Лабораторна робота №1
ДОСЛІДЖЕННЯ ТЕРТЯ В ПІДШИПНИКАХ КОЧЕННЯ.
РОЗРАХУНОК ТА ПІДБІР ПІДШИПНИКІВ КОЧЕННЯ
1.1 Мета роботи
Вивчити за реальними зразками будову підшипників кочення.
Визначити експериментально залежність моменту і зведеного коефіцієнта
тертя від навантаження для різних типів підшипників кочення.
1.2 Елементи теорії та розрахункові залежності
Підшипники кочення є основним типом опор для валів і осей. Широке
їх застосування обумовлено такими перевагами, як високий ступінь
стандартизації, простота обслуговування і заміни, легкість пуску під
навантаженням. Для виготовлення підшипників кочення використовують
порівняно дешеві матеріали. В таких підшипниках , на відміну від
підшипників ковзання, втрати на тертя в меншій мірі залежать від умов
змащування.
Підшипники кочення класифікують за типом і числом рядів тіл
кочення, за напрямком сприймання навантаження і за деякими іншими
ознаками. Для зручності їх вибору і обслуговування розроблена спеціальна
система умовних позначень. Кожне умовне позначення складається з ряду
цифр, який містить інформацію про тип і серію підшипника, його внутрішній
діаметр, точність виготовлення, конструктивні особливості.
У найпростішому випадку радіальний шариковий підшипник кочення
складається із зовнішнього 1 і внутрішнього 2 кілець, тіл кочення 3 і
сепаратора 4 (рисунок 1.1). Сепаратор утримує тіла кочення на необхідній
дистанції і направляє їх по біговій доріжці.
Втрати енергії в підшипниках кочення відносно невеликі. Вони
складаються з втрат на тертя кочення кульок або роликів і втрат на тертя між
тілами кочення і сепаратором. Крім названих, можуть бути також втрати на
тертя в ущільненнях і втрати, пов’язані з гідродинамічним опором мастила.
При коченні кульки або ролика по біговій доріжці кільця підшипника
виникають втрати, спричинені утворенням пружного гребеня, на який вони
накочуються під час руху (рисунок 1.2).
4

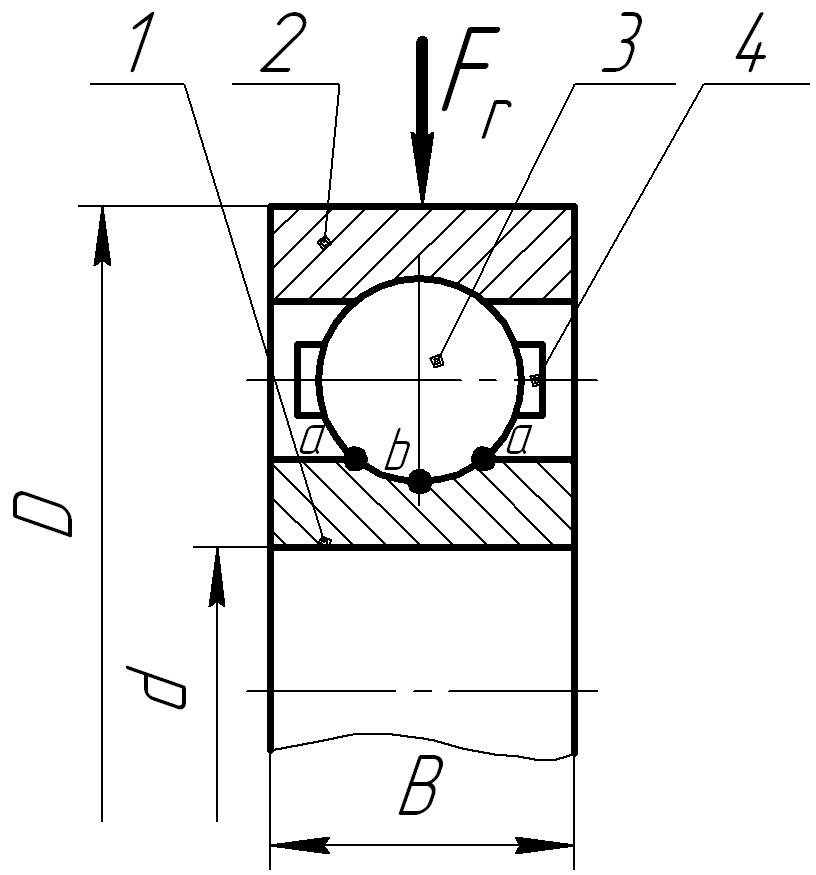

Рисунок 1.1 – Схема радіального шарикопідшипника

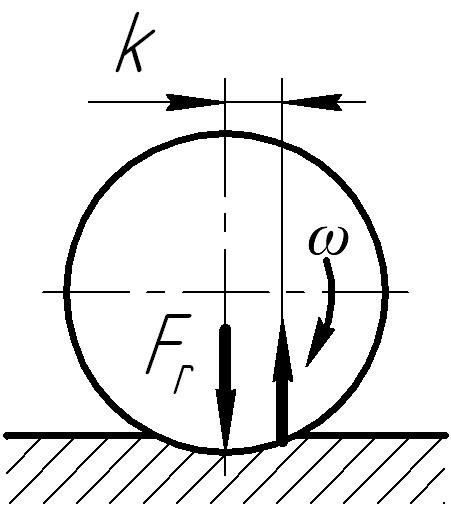

Рисунок 1.2 – Пружні мікродеформації в навантаженому підшипнику кочення
Тертя кочення пов’язане з дійсною формою контакту тіл кочення.
Наприклад, у ролика через пружні деформації в зоні контакту вона буде не по
лінії, а по деякій поверхні. Тому реакція опорної поверхні буде зміщена у
напрямку руху тіла кочення на величину k, яку називають коефіцієнтом тертя
кочення. Вона має розмірність довжини.
Момент тертя кочення
TK = Fr × k .
Для сталевих кульок і роликів у підшипниках кочення k=0,00001 м.
Тертя кочення у найбільш чистому вигляді має місце в навантажених
роликових підшипниках з короткими роликами, де усі точки контакту мають
однакові швидкості. В кулькових і сферичних роликових підшипниках
контакт тіл кочення відбувається по дузі, тому має місце дещо складніша
5
картина опору їх перекочуванню. Оскільки швидкість тіл кочення в різних
точках дуги контакту а b а (див. рисунок 1.1) буде різною, то поряд з тертям
кочення між кільцями і тілами кочення виникає тертя ковзання, що є
причиною додаткових втрат енергії у підшипнику.
Визначити окремо усі складові сумарного опору в реальному
підшипнику практично неможливо, тому для оцінки загальних втрат
використовують поняття зведеного коефіцієнта тертя ƒзв, який враховує
сумарні втрати енергії в підшипнику. Коефіцієнт ƒзв є зручною величиною для
порівняння підшипників різних конструкцій.
