Проверочная работа!!! лекция 19 автоматизация различных видов контроля
По степени автоматизации различных технологических процессов средства контроля подразделяются на:
приспособления (механизированные с несколькими универсальными головками и автоматизированные светофорные с различными датчиками), в которых операция загрузки и съема осуществляется вручную;
полуавтоматические системы, в которых операция загрузки осуществляется вручную, а остальные операции - автоматически;
автоматические системы, в которых весь цикл работы автоматизирован;
самонастраивающие (адаптивные) автоматические системы, в которых автоматизированы циклы работы и настройки, или системы, которые могут приспосабливаться к изменяющимся условиям работы и среды.
По воздействию на технологический процесс автоматические средства подразделяют на:
средства пассивного контроля (контрольные автоматы), осуществляющие лишь рассортировку деталей на группы качества без непосредственного участия человека;
средства активного контроля, в которых результаты контроля используются для автоматического управления производственным процессом, взывая изменения его параметров и улучшая показатели качества.
Действия автоматизированных приспособлений, контрольных автоматов и средств активного контроля основано на использовании различного рода измерительных преобразователей. Измерительный первичный преобразователь - это средство измерения или контроля, предназначенное для выработки сигнала в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения. Измерительный преобразователь как составной элемент входит в датчик, который является самостоятельным устройством, и, кроме преобразователя, содержит измерительный шток, рычаг с наконечником, передающий механизм, элементы настройки и др. Остальные элементы электрической цепи измерительной (контрольной) системы конструктивно оформляют в виде отдельного устройства (электрического блока, или электронного реле).
Наибольшее распространение получили измерительные (контрольные) средства с электроконтактными, пневмоэлектроконтактными, индуктивными, емкостными, фотоэлектрическими и электронными преобразователями.
19.1 Приборы с электроконтактными преобразователями
В электроконтактных преобразователях определенное изменение контролируемой величины приводит к замыканию (размыканию) электрических контактов цепей, управляющих исполнительными элементами системы. Контакты (их может быть одна, две или несколько пар) обычно изготовляют из вольфрама, реже из благородных металлов: серебра, золота, платины, платиноиридия и т.п.
Преобразователи делятся на:
предельные - для контроля предельных размеров деталей;
амплитудные - для контроля амплитуды изменяющегося линейного параметра (отклонения формы, погрешности положения и т.д.).
В предельном электроконтактном преобразователе (рис.43 а и б) изменение контролируемой

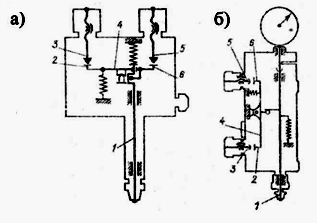

Рис. 41 Схемы электроконтактных преобразователей:
а - без возможности отсчета; б - с возможностью отсчета
величины передается через измерительный шток 1 к подвижным контактам 2 и 6, расположенным на рычаге 4. регулируемые контакты 3 и 5, один из которых работает на размыкание, другой - на замыкание, настраивают с помощью микрометрических пар со шкальными устройствами.
В амплитудном преобразователе измерительный стержень жестко скреплен с фрикционной пластиной, которая поджимается пластинчатой пружиной к подшипнику. При ходе стержня вверх и недопустимо большой амплитуде электрические контакты замыкаются.
Недостатками приборов с электроконтактными преобразователями являются низкая надежность контактных пар, невысокая чувствительность, малое число команд, малые пределы измерений, релейный (пороговый) выходной сигнал.
