По дисциплине Теплоэнергетическое оборудование предприятий апк
Задача 1
Составить подробную схему активной вентиляции хранилища на 250 тонн картофеля для Саратова. Определить расход воздуха системой вентиляции, размеры всех каналов и скорость движения воздуха в них. Размеры здания в плане 15×20 метров.
Задача 2
Определить расход воздуха и тепла двухсторонней боковой завесой для раздвижных ворот высотой 3 и шириной 3 метра для здания высотой 10 метров. Здание двухэтажное, высота первого этажа 7 метров. Лестничная клетка размером 2 на 2,5 метра. В нижней части здания имеются: 20 деревянных двойных окон высотой 2 и шириной 2 метр, одна одинарная открывающаяся в зимний период дверь высотой 2 и шириной 0,8. В верхней части помещения имеются: 30 деревянных двойных окон шириной 1 и высотой 1,5 метра, один верхний свет с одинарным окном с металлической рамой (=0,64) и высотой 0,8 и шириной 0,8 метра центр которого на 1 метр ниже уровня верха крыши здания и одна открывающаяся балконная одинарная дверь высотой 2 и шириной 0,6 метра.
Место забора воздуха снаружи здания, угол между направлением выхода струи завесы и плоскостью ворот 45 градусов. Продолжительность отопительного периода 180 дней, продолжительность открывания ворот 2 часа, отпускная стоимость тепла 1000 руб/Гкал. Расчетная наружная температура -25 оС. Отношение количества воздуха, проходящего через завесу, к воздуху, проходящему через ворота q=0,7.
Дисбаланс вентиляции отсутствует.
Задача 3
Для коровника на 200 голов дойных коров привязного содержания рассчитать воздухораспределение для воздушного отопления совмещенного с вентиляцией и выбрать для него калорифер, если , .
Характеристика здания: размеры 96*18*3,4 м , стены кирпичные в два кирпича со штукатуркой. Полы и потолки утепленные, теплопотери через наружные ограждения Фогр=154000Вт.
По дисциплине Технологические энергосистемы
Задача 1
Определить расход воздуха системой вентиляции для поросятника на 100 голов, с количеством людей пребывающих в здании равным 10, выполняющих работу средней тяжести, с суммарной мощностью электроустановок в поросятнике 15 кВт.
Климатические данные:
среднемесячная влажность наружного воздуха:
самого холодного месяца 72%;
самого жаркого месяца 68%;
расчетная температура вентиляции -17 0С.
температура самого жаркого месяца в полдень 25,5 0С.
Задача 2
Птичник на 10000 кур-несушек с клеточным содержанием птиц, размеры здания 96*18*2,4 м., стены кирпичные толщиной 53 см. (два кирпича плюс штукатурка), помещение бесчердачное, перекрытия – утепленные, полы керамзитобетонные утепленные.
Воздухообмен Qw=25000 м3/ч. Воздухораспределители расположены в 2 ряда по 24 штуки в ряду. Температуры наружного и внутреннего воздуха:
, .
- рассчитать систему воздуховодов и выбрать вентиляторы.
По дисциплине Электроснабжение
Задача 1
Требуется определить погонные параметры кабельной линии длинной 10 км с номинальным напряжением 6кВ, прокладываемой в земле и выполненной кабелем марки СБ 10 сечением 3х70, и вычислить параметры схемы замещения этой линии.
Задача 2

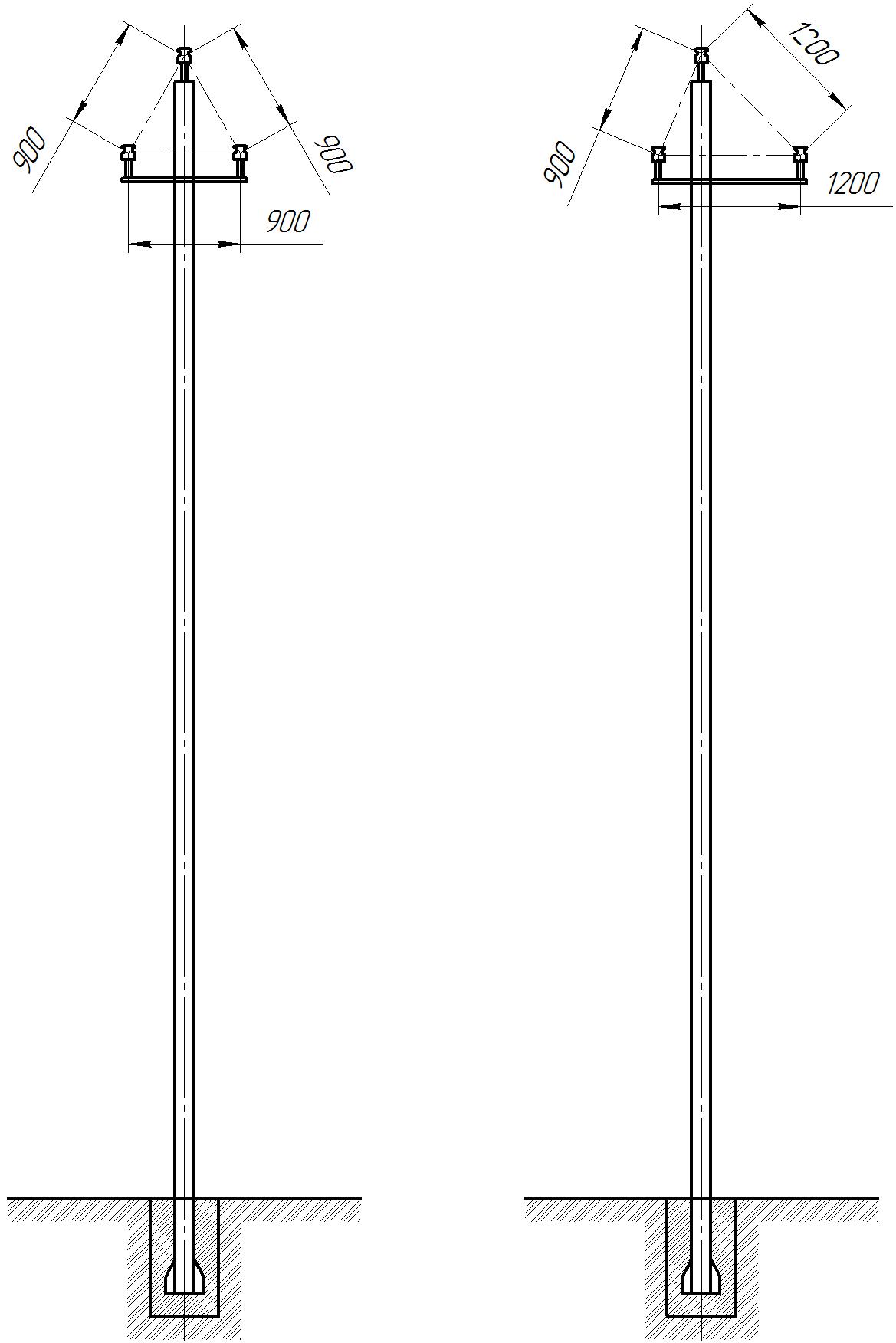

В связи с реконструкцией распределительной сети на участке длинной 10 км планируется замена воздушной линии с номинальным напряжением U1=6кВ, выполненная проводом А 50, на ВЛ U2=10кВ с проводом АС 50/8. Демонтируемая ВЛ 6 сооружена на одностоечных цельных деревянных опорах с расположением проводов по вершинам равнобедренных треугольников, новая ВЛ 10 спроектирована на одностоечных деревянных опорах с железобетонными приставками и металлическими траверсами, с расположением проводов по вершинам равностороннего треугольника. Требуется определить параметры линии электропередач (активное, реактивное и полное сопротивление в комплексной форме), вычертить схему замещения ВЛ. Насколько увеличиться пропускная способность линии электропередач.
Задача 3
Трехфазный двухобмоточный трансформатор типа ТМ выпускается на два класса напряжения (10 и 6 кВ). Определить параметры схемы замещения трансформаторов ТМ-100/10 и ТМ-100/6 и проанализировать, как влияет при одинаковой номинальной мощности класс напряжения обмотки высокого напряжения обмотки ВН на сопротивление и проводимость трансформатора.
Задача 4

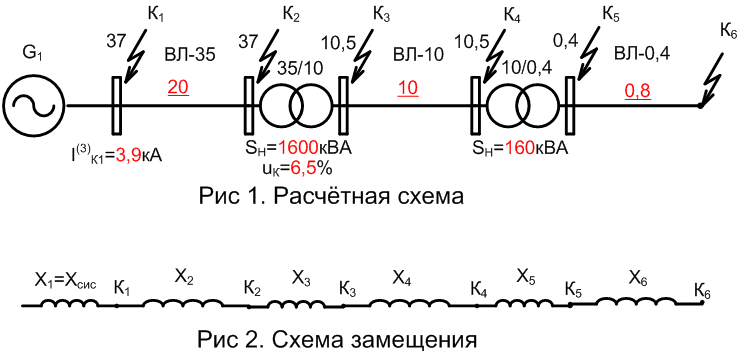

Определить токи трехфазного короткого замыкания для указанных точек. Элементы сети представить индуктивными сопротивлениями.
