2А. Проведение исследований в Mathcad

1. Выполнить по зависимостям (5.1 – 5.3) расчёт среднего числа отказов M[m(t)] = W(t) и параметра потока отказов w(t) системы авионики при эксплуатации ВС в интервале t є 0 . . . 60000 часов налёта для Вашего варианта исходных данных о составе системы и характеристиках модулей (таблица МК-А). Результатом расчёта являются графики зависимостей (5.1) и (5.2) без учёта и с учётом тренда параметра m_i каждого модуля, иллюстрирующие

• поведение показателей надёжности W(t) и w(t) в указанном интервале эксплуатации и

• влияние тренда d_i параметров модулей на надёжность системы авионики (листинг 5.1, рис. 5.1- 5.3).

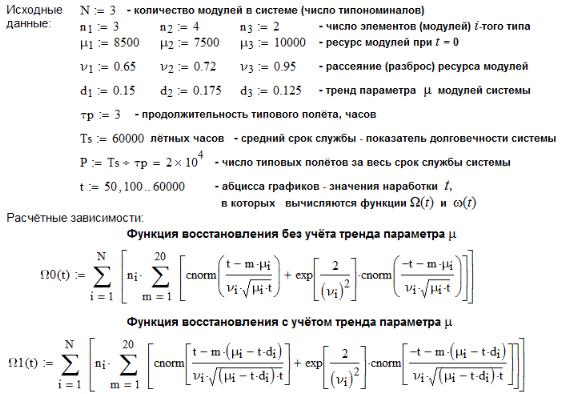

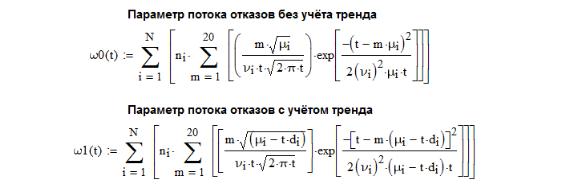

Listing 5.1. Option X1 input data for calculating the functions W(t, d)and w(t, d)

Листинг 5.1. Вариант Х1 исходных данных для вычисления функций W(t, d) и w(t, d)

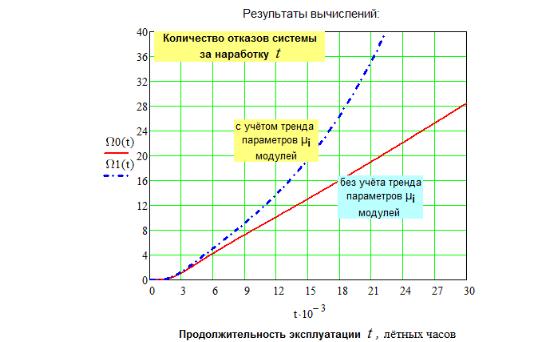

Рис 5.1. Результаты прогнозирования показателей надёжности W(t, d) и w(t, d)

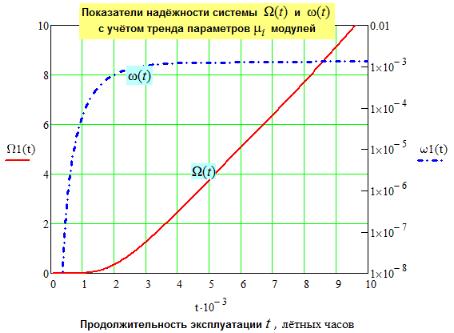

Рис. 5.3. Взаимозависимость показателей надёжности W(t) и w(t)

2. Make the program and get in a matrix table according

• average operating time of modules to first failure,

• average number of failures per operating time t,

• parameter flow failure

as a function of the number of standard safety and duration of flight operations in the range of developments from 0 up to get first refusal (Listing 5.2), fix the program running time (duration) of the system to first failure and edit the contents in detail the results of executing the program.

2. Составьте программу и получите в виде матрицы табличные зависимости

• средних наработок модулей до первого отказа,

• среднего числа отказов за наработку t,

• параметра потока отказов

как функции числа типовых полётов и продолжительности лётной эксплуатации в интервале наработок от 0 до получения первого отказа (листинг 5.2); зафиксировать в программе наработку (налёт) системы до первого отказа и подробно отредактировать содержание результатов выполнения программы.

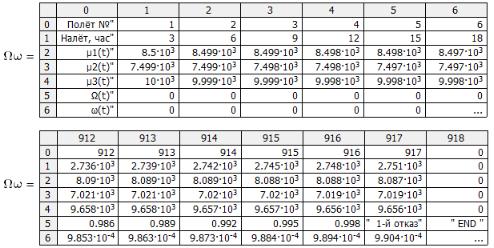

Listing 5.2. The results of the program calculate W(t) and w(t)

Листинг 5.2. Результаты выполнения программы вычисления W(t) и w(t)

A possible way to start the program shown in Listing 5.3.

Возможный вариант начала программы приведен на листинге 5.3.

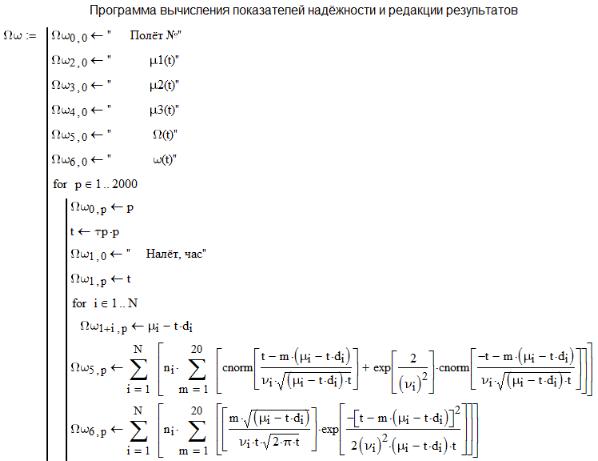

Listing 5.3. A possible way to start the program for calculating the functions m_i(t), W(t) and w(t)

Листинг 5.3. Возможный вариант начала программы вычисления функций m_i(t), W(t) и w(t)

3. According to the study plot the m_i(t), W(t) and w(t) for the first interval of system performance, as shown in the example in Fig. 5.5.

3. По результатам исследования построить графики зависимостей m_i(t), W(t) и w(t) для первого интервала работоспособности системы, как это показано в качестве примера на рис. 5.5.

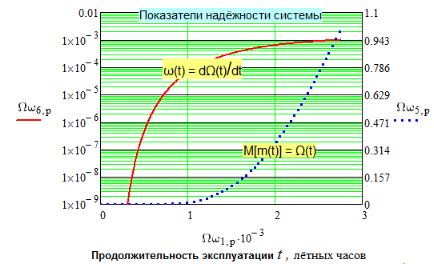

Рис. 5.4. Показатели безотказности системы на первом интервале работоспособности

4. Report design

1. In a report to submit full details of the calculations on all the paragraphs there according to an embodiment of initial data, formulate and write clear conclusions on the re-sults of the study.

2. Prepare a PowerPoint presentation on the results of computer practice.

Your options are the original data are presented in Table. MK-A.
