МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ ЭЛЕКТРОНИКИ И МАТЕМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Кафедра «Электроники и электротехники»

Д омашняя работа

п о дисциплине “ Электротехника ”

н а тему

“ Переходные процессы в линейных электрических цепях ”

вариант 16

Исполнитель: Мурашёв И.А. Руководитель: Артамонов А.Т.

ЭП-41

Москва 2003

ЗАДАНИЕ

В заданной схеме:

  • Е = 100 В (постоянная ЭДС)

  • R1 = 10 Ом

  • R2 = 40 Ом

  • C = 125 мкФ

  • L = 50 мГн

В момент времени t = 0 коммутирует рубильник 1, а через промежуток времени t1 – рубильник 2. t1 принять равным постоянной времени первого переходного процесса (если процесс имеет две постоянных времени, то большей из них).

Требуется определить:

  1. Выражения для токов i1(t) и i2(t) классическим методом.

  2. Ток i2(t) операторным методом.

  3. Практическую длительность второго переходного процесса, а в случае колебательного характера этого процесса – также период свободных колебаний и логарифмический декремент колебаний.

  4. Построить график i1(t) для обоих переходных процессов, причем оба переходных процесса должны быть расположены один за другим по оси времени.

ЗАДАНИЕ 1

I коммутация

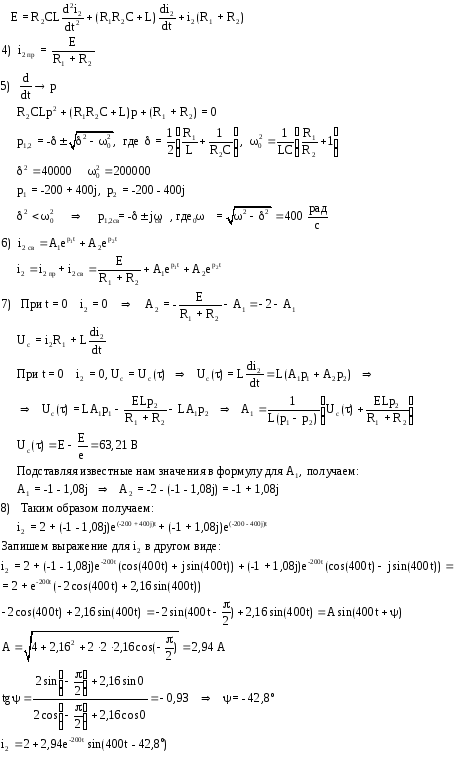

II коммутация

ЗАДАНИЕ 2

ЗАДАНИЕ 3

ЗАДАНИЕ 4: построение графика i1(t).
