Вариант схемы

R1, Ом

R2, Ом

E, В

С, мкФ

L, мГн

25(б)

100

25

100

34,7

288

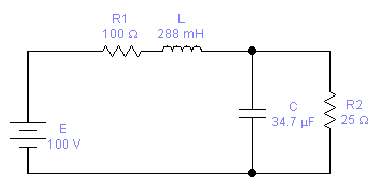

Рис 1

1. Определить токи i1(t) и i2(t) классическим методом.

(а) После первой коммутации схема принимает вид как на рис 2:

рис 2

В цепи идёт ток i1(t).

1) iL(0_)= iL(0+)=0

2) составим дифференциальное уравнение

3) продифференцируем уравнение

τ – постоянная времени первого переходного процесса (τ = L/R)

4) подставим в уравнение из п3 p1=(di1/dt)=0 получим (p=0 соответствует установившемуся режиму в цепи – iпр)

5)

(б) процесс после второй коммутации

рис 3

рис 4

1) iL(0_)=i1(τ) UC(0_)=0

2) iL(0+)= iL(0_) UC(0-)=UC(0+)

3) напишем систему уравнений для схемы на рис 4

по первому закону Кирхгофа - 1 уравнение, т.к. в схеме – 2 узла:

по второму закону Кирхгофа – 2 уравнения, т.к. в схеме – 3 ветви:

4) теперь необходимо составить характеристическое уравнение. Для этого

продифференцируем уравнения второго закона Кирхгофа. Система примет вид:

Учитывая, что (d/dt)=p, составим матрицу по этой системе (1й столбец матрицы-

коэффициенты при i1, 2й столбец матрицы – коэффициенты при i2, 3й столбец матрицы –

коэффициенты при i3; строка соответствует одному уравнению системы):

подставим в полученное уравнение известные величины L, C, R. Полученное кубическое уравнение решается в программе MathCad.

5)

p=0 соответствует установившемуся значению тока i1, таким образом из пункта 3

i3=i1 т.к. UC(0-)=UC(0+)=0

и схема выглядит так:

6) Найдём постоянные интегрирования. Для этого составим систему

подставив все известные значения эту систему можно решить в MathCad

7) найдём выражение для тока i2. Для этого составим систему уравнений:

2. Определить ток i2(t) операторным методом.

1) iL(0_)=0 UC(0_)=0

iL(0+)=0 UC(0-)=UC(0+)

2)

3) m=3 – количество ветвей, значит надо составить 2 уравнения по 2 закону Кирхгофа

n=2 – количество узлов, значит необходимо составить 1 уравнение по 1 закону Кирхгофа

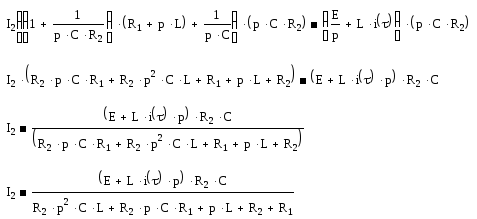

из этой системы нужно выразить I2

решим уравнение в знаменателе полученной дроби

4) найти практическую длительность второго переходного процесса

5) построить график для тока i1(t) для обоих переходных процессов
