3.5.2. Измерение термо э.Д.С.
Милливольтметры постоянного тока позволяют непосредственно измерять величину термо э.д.с. Чаще всего для этой цели используются приборы магнитоэлектрической системы. Их достоинства: высокая чувствительность, хорошая устойчивость к действию внешних электромагнитных помех, равномерная шкала.
В общем виде угол поворота подвижной оси прибора, подключенного к термопаре зависит от целого ряда параметров:
= F(t0, t2, Rr, Rвн)
Здесь t0 – температура концов компенсационных проводов со стороны прибора; t2 – температура горячего спая термопары; Rr – сопротивление милливольтметра, складывающееся из сопротивления рамки и добавочного резистора; Rвн – сопротивление внешней цепи, складывающееся из сопротивления термопары, компенсационных и соединительных проводов и включенной последовательно с ними подгоночной катушки. Подгоночная катушка предназначена для того, чтобы в реальных условиях довести общую величину Rвн до значения, при котором был отградуирован прибор. Для уменьшения методической погрешности измерения термо э.дс. милливольтметр должен иметь как можно больше внутренне сопротивление, а оно должно не зависеть от температуры окружающей среды. Для этого добавочное сопротивление милливольтметра выполняют манганиновым проводом.
Классы точности переносных магнитоэлектрических милливольтметров 0,2; 0,5; 1,0, а стационарных 0,5; 1,0; 2,0; 2,5. Они могут быть показывающие, самопишущие и регулирующие. Шкала может градуироваться как в милливольтметрах, так и в градусах Цельсия (для определенной термопары).
Снижение влияния сопротивления внешней цепи обеспечивается увеличением диаметра соединительных проводов.
Для исключения влияния отклонения температуры t0 свободных концов от градуировочной вместо термостатов широко используют так называемые коробки КТ для автоматической компенсации изменения термо э.д.с. Коробка КТ представляет собой промежуточную мостовую схему с внешним электропитанием включаемую между компенсационными проводами и соединительными проводами прибора-милливольтметра (рис. 3.6).

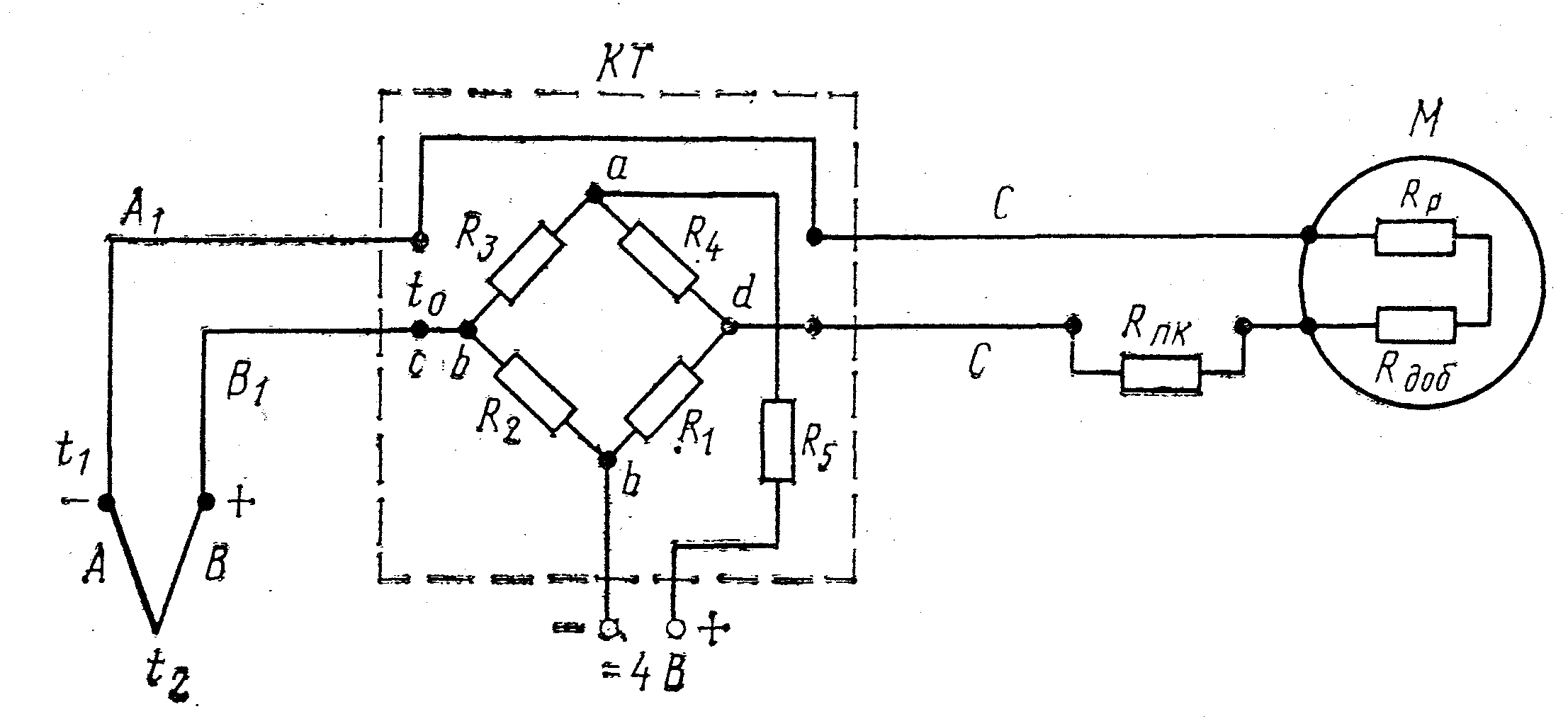

Рисунок 3.6 Использование коробки КТ для повышения точности термоэлектрического термометра
Материал резисторов плеч моста (медь, манганин) и величины резисторов подобраны таким образом, чтобы нейтрализовать изменение термо э.д.с. от изменения температуры среды.
Потенциометры (компенсаторы) постоянного тока измеряют сигнал термоэлектрического термометра нулевым методом сравнения с известным напряжением, заданным нормальным элементом. Потенциометры исключают погрешности, связанные с изменением сопротивления внешней цепи. Высокая точность достигается за счет использования высокостабильных нормальных элементов, изменение э.д.с. которых за год работы не превышает десятых долей процента. Основные преимущества компенсаторов: отсутствие тока в цепи термометра в момент измерения, исключение операции измерения величины тока. Индикатором является нуль-орган.
Неавтоматические потенциометры имеют класс точности от 0,0005 до 0,2, а автоматические от 0,25 до 1,0. Градуировка шкалы выполняется в милливольтах или непосредственно в значениях температуры с указанием типа термопреобразователя.
