Список рекомендуемой литературы

1. Покровский, Н. М. Комплексы подземных горных выработок сооружений. – М. : Недра, 1987. – 248 с.

2. Справочник инженера-шахтостроителя : в 2 т. Т 1 / под общ. ред. В. В. Белого. – М. : Недра, 1983. – 493 с.

3. Шафранов, Н. К. Технология армирования вертикальных стволов шахт. – М. : Недра, 1984. – 240 с.

4. Правила безопасности в угольных шахтах : ПБ 05-618–05 : утв. пост. Госгортехнадзора Рос. Федерации 05.016.03 № 50 : ввод. в действие с 05.06.03 / отв. сост.-разработчики: А. И. Субботин [и др.] : Сер. 05, Нормативные документы по безопасности, надзорной и разрешительной деятельности в угольной промышленности ; вып. 11 ; Федер. горн. и пром. надзор России. – М. : ГУП «НТЦ «Промышленная безопасность», 2003. – 296 с.

5. СНиП П-94–80. Подземные горные выработки. – М. : Стройиздат, 1982. – 81 с.

6. СНиП 52-01–2003. Бетонные и железобетонные конструкции. Основные положения / «ГУП НИИЖБ» Госстроя России. – М. : ФГУП ЦПП, 2004. – 29 с.

7. Штумпф, Г. Г. Выбор и расчёт крепей и обделок подземных сооружений с применением ЭВМ : учеб. пособ. / Г. Г. Штумпф, В. А. Шаламанов ; Кузбас. гос. техн. ун-т. – Кемерово, 1998. – 144 с.

8. Технология строительства подземных сооружений. Строительство вертикальных выработок : учеб. для вузов / И. Д. На-сонов, В. И. Ресин, М. Н. Шуплик, В. А. Федюкин. – 3-е изд., перераб. и доп. – М. : Изд-во АГН, 1998. – 294 с.

9. Смирняков, В. В. Технология строительства подземных сооружений : учеб. для вузов / В. В. Смирняков, В. И. Вихарев, В. Н. Очкуров. – М. : Недра, 1989. – 439 с.

10. Технология строительства вертикальных стволов / П. С. Сыркин, Ф. И, Ягодкин, И. А. Мартыненко, В. И. Нечаенко. – М. : ОАО «Изд-во «Недра», 1997. – 456 с.

11. Шахтное и подземное строительство : в 2 ч. Ч 2. Технология строительства вертикальных стволов : учеб. пособие / П. С. Сыр-кин, И. А. Мартыненко, А. Ю. Прокопов, С. Г. Страданченко ; Шахтинский ин-т ЮРГТУ. – Новочеркасск : ЮРГТУ, 2001. – 260 с.

12. Сыркин, П. С. Шахтное и подземное строительство : в 2 ч. Ч 1. Оснащение вертикальных стволов к проходке : учеб. пособие / П. С. Сыркин, И. А. Мартыненко, А. Ю. Прокопов ; Шахтинский ин-т ЮРГТУ. – Новочеркасск : ЮРГТУ, 2000. – 300 с.

13. Оборудование для сооружения вертикальных шахтных стволов : каталог-справочник / Г. С. Франкевич, Б. А. Картозия, А. В. Корчак [и др.] ; под общ. ред. В. М. Щадова. – Кемерово : Изд-во «Кузбассвузиздат», 2007. – 200 с.

14. Шахтное строительство в Кузбассе / И. В. Баронский, Н. Ф. Косарев, В. В. Першин, А. И. Копытов. – Кемерово : Изд-во «Кузбассвузиздат», 2006. – 543 с.

15. Технологические схемы армирования вертикальных стволов / ВНИИОМШС. – Харьков, 1981. – 109 с.

16. Сыркин, П. С. Технология армирования вертикальных стволов / П. С. Сыркин, Ф. И. Ягодкин, И. А. Мартыненко. – М. : Недра, 1996. – 202 с.

17. Еланчик, Г. М. Уравновешенные системы рудничного подъёма. – М. : Углетехиздат, 1953. – 567 с.

18. Киселёв, В. И. Подземные установки для глубоких шахт. – М. : Металлургиздат, 1954. – 227 с.

19. Стационарные установки шахт / В. С. Дулин, Г. А. Бабак, В. В. Пак [и др.] ; под общей ред. Б. Ф. Братченко. – М. : Недра, 1977. – 438 с.

20. Типовые проектные решения 401-011-63. Сечения и армировка вертикальных стволов с жёсткими проводниками ; Юж-гипрошахт. – Харьков , 1980. – 108 с.

21. Тютюник, Я. И. Альбом околоствольных дворов и стволов шахт : учеб. пособие для студентов горн. вузов и факультетов / Я. И. Тютюник, С. П. Koптилов, В. А. Бубыро. – М. : Недра, 1966. – 94 с.

22. Методика расчёта жёстких армировок вертикальных стволов ; Всесоюз. науч. исслед. ин-т горной механики им. М. М. Фёдорова. – Донецк, 1985. – 170 с.

23. Рудничная вентиляция : справочник / Н. Ф. Гращенков, А. Э. Петросян, М. А. Фролов [и др.] ; под. ред. А. В. Ушакова. – М. : Недра, 1988. – 440 с.

24. Технологические схемы сооружения вертикальных стволов : в 3 ч. Ч. 1. Оснащение и проходка вертикальных стволов обычным способом / ВНИИОМШС. – Харьков, 1979. – 271 с.

25. Технологические схемы сооружения вертикальных стволов для условий Кузнецкого и Kapaгандинскогo бассейнов / КузНИИшахтострой. – Кемерово, 1979. – 77 с.

26. Строительство шахт и рудников : справочник / под. ред. О. С. Докукина, Н. С. Болотских. – М. : Недра, 1991. – 516 с.

27. Справочник механика-шахтостроителя / Д. И. Малиованов, В. Т. Сапронов, Г. М. Большанский [и др.] ; под ред. Д. И. Ма-лиованова. – М. : Недра, 1986. – 623 с.

28. Першин, В. В. Интенсификация строительства вертикальных стволов на угольных шахтах / А. Н. Садохин, В. М. Удовиченко. – Томск : Изд-во Томского ун-та, 1994. – 161 с.

29. Единые правила безопасности при взрывных работах : ПБ 13-407–01 : утв. пост. Госгортехнадзора Рос. Федерации 30.01.01 № 3 : ввод. в действие с 01.03.02 / отв. cост.: А. И. Субботин [и др.]. – 2-е изд., испр. и доп. : Сер. 13, Безопасность при взрывных работах ; вып. 1 ; Федер. горн. и пром. надзор России. – М. : ГУП «НТЦ «Промышленная безопасность», 2002. – 252 с.

30. Перечень взрывчатых материалов, оборудования и приборов взрывного дела, допущенных к применению в Российской

Федерации (утв. приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 сентября 2011 г. N 537) [Электронный ресурс] – Режим доступа: http: //www.garant.ru/products/ipo/prime/doc/12090088/. – Загл. с экрана.

31. Руководство по проектированию вентиляции угольных шахт / МакНИИ. – Макеевка-Донбасс, 1989. – 319 с.

32. СНиП 3.02.03–84. Подземные горные выработки / Госстрой СССР. – М. : Стройиздат, 1973. – 57 с.

33. ЕНиР. Сборник Е36. Горнопроходческие работы. Вып. 1. Строительство угольных шахт и карьеров / Госстрой СССР. – М. : Стройиздат, 1988. – 208 с.

34. ГОСТ 2.850–75, ГОСТ 2.857–75. Горная графическая документация. – Введ. 1977–07–01. – М. : Изд-во стандартов, 1983. – 200 с.

35. ГОСТ 2.105–95. Единая система конструкторской документации. Общие требования к текстовым документам. – Введ. 1996–07–01. – Минск : Изд-во стандартов, 1996. – 37 с.

36. ГОСТ 7.1–2003. Библиографическая запись. Библиографическое описание. Общие требования и правила составления. –Введ. 2004–07–01. – М. : ИПК Изд-во стандартов, 2004. – 64 с.

ПРИЛОЖЕНИЕ 1

Варианты заданий на проектирование вертикальных стволов

Таблица П.1.1

Задания на проектирование вертикальных стволов шахт

Номера вариантов заданий	Годовая мощность шахты, тыс. т/год	Количество выдаваемой породы, тыс. т/год	Номера функций
			эксплуатационной	подъёмной		коммуникационной
1	600	75	1эу	1п		1к
2	600	60	5эу	2п		9к
3	600	80	10эу	4п		3к
4	600	90	12эу	3п		6к
5	900	90	1эу	4п		6к
6	900	100	6эу	7п		3к
7	900	120	8эу	3п		3к
8	900	150	12эу	9п		6к
9	1200	130	2эу	8п		3к
10	1200	150	7эу	7п		3к
11	1200	170	12эу	3п		6к
12	1200	190	5эу	5п		4к
13	1500	160	3эу	7п		6к
14	1500	180	8эу	6п		7к
15	1500	190	10эу	8п		6к
16	1500	200	12эу	9п		3к
17	1800	190	4эу	8п		3к
18	1800	200	8эу	3п		6к
19	1800	220	10эу	7п		6к
20	1800	260	2эу	6п		5к
21	2100	270	2эу	3п		3к
22	2100	240	6эу	5п		2к
23	2100	290	11эу	6п		9к
24	2100	300	9эу	8п		3к
25	2400	280	1эу	5п		9к
26	2400	240	6эу	7п		6к
27	2400	300	11эу	8п		3к
28	2400	320	9эу	9п	3к
29	2700	300	2эу	3п	3к
30	2700	320	7эу	9п	3к
31	2700	280	12эу	7п	6к

Продолжение табл. П.1.1

Номера вариантов заданий	Годовая мощность шахты, тыс. т/год	Количество выдаваемой породы, тыс. т/год	Номера функций
			эксплуатационной	подъёмной		коммуникационной
32	2700	360	5эу	8п	3к
33	3000	390	3эу	6п	5к
34	3000	400	8эу	5п	5к
35	3000	450	12эу	9п	3к
36	3000	500	1эу	8п	6к
37	3600	400	4эу	7п	6к
38	3600	460	8эу	7п		3к
39	3600	500	2эу	8п		3к
40	3600	520	12эу	6п		9к
41	4000	400	5эу	5п		4к
42	4000	480	9эу	6п		9к
43	4000	510	1эу	7п		3к
44	4000	600	11эу	8п		3к
45	6000	670	1эу	8п		6к
46	6000	720	7эу	6п		7к
47	6000	830	12эу	5п		9к
48	6000	780	5эу	5п		2к
49	100	12	14эр	14п		6к
50	100	10	13эр	13п		3к
51	100	6	16эр	12п		2к
52	300	15	13эр	12п		1к
53	300	20	17эр	13п		8к
54	300	14	18эр	14п		1к
55	600	500	16эр	11п		8к
56	600	45	13эр	12п		7к
57	600	35	14эр	13п		3к
58	600	40	15эр	14п		10к
59	1000	40	14эр	10п		6к
60	1000	60	15эр	15п		8к
61	1000	70	16эр	16п		10к
62	1000	50	17эр	17п		1к
63	1500	60	18эр	10п		10к
64	1500	100	18эр	11п		8к
65	1500	80	16эр	20п		7к
66	1500	50	19эр	19п		3к

Продолжение табл. П.1.1

Номера вариантов заданий	Годовая мощность шахты, тыс. т/год	Количество выдаваемой породы, тыс. т/год	Номера функций
			эксплуатационной	подъёмной	коммуникационной
67	3000	120	19эр	18п	7к
68	3000	100	18эр	17п	1к
69	3000	150	17эр	10п	3к
70	5000	300	19эр	5п	8к
71	5000	250	20эр	17п	1к
72	5000	200	22эр	18п	10к
73	8000	500	20эр	20п	7к
74	8000	450	21эр	16п	5к

Таблица П.1.2

Эксплуатационная функция

Номера заданий	Категория шахты по газу, кол-во подаваемого воздуха, м3/с	Глубина шахты, м	Прочность вмещающих пород на одноосное сжатие, МПа	Среднее расстояние между поверхностями ослабления, м	Угол залегания пород, град	Кол-во отрабатываемых горизонтов
1эу	I	350	30	0,15	0	1
2эу	I	500	45	0,25	35	2
3эу	I	700	50	0,46	50	2
4эу	II	350	60	0,15	0	2
5эу	II	500	80	0,3	20	1
6эу	II	700	90	0,9	60	2
7эу	III	350	75	0,25	10	1
8эу	III	500	105	0,8	30	2
9эу	III	700	65	1,5	50	2
10эу	сверхкатегорная	350	55	0,35	0	1
11эу	сверхкатегорная	500	40	0,7	15	2
12эу	сверхкатегорная	700	33	1,2	30	2
13эр	60	450	95	3,50	0	2
14эр	60	650	105	0,85	15	1
15эр	110	1000	120	0,40	45	3

Продолжение табл. П.1.2

Номера заданий	Категория шахты по газу, кол-во подаваемого воздуха, м3/с	Глубина шахты, м	Прочность вмещающих пород на одноосное сжатие, МПа	Среднее расстояние между поверхностями ослабления, м	Угол залегания пород, град	Кол-во отрабатываемых горизонтов
16эр	110	400	150	0,70	0	1
17эр	130	600	85	1,05	20	2
18эр	130	900	75	2,10	50	3
19эр	130	350	90	0,70	40	1
20эр	300	550	98	1,20	10	2
21эр	350	750	110	1,60	25	3
22эр	300	1000	125	2,40	45	2

Таблица П.1.3

Подъемные функции вертикальных стволов

Номера заданий

Тип подъёма

Тип электровоза

Тип вагонетки

Клетевой подъём

Угольный подъём

Породный подъём

Лестничное отделение

Количество

клетей

противовесов

скипов

противовесов

скипов

противовесов

1п

Одноканатный

АРП7

ВГ-2,5

2

–

–

–

–

–

Есть

2п

-« »-

АМ8Д

ВГ-1,6

2

2

–

–

–

–

Есть

3п

-« »-

АРП14

Г-3,3

2

2

–

–

–

–

Есть

4п

-« »-

АМ8Д

ВГ-2,5

–

–

2

2

1

1

Есть

5п

Многоканатный

АРВ14

ВД-5,6

1

1

–

–

–

–

Есть

6п

-« »-

АРП28

Д-5,6

2

–

–

–

–

–

Нет

7п

-« »-

АРП14

ВГ-3,3

–

–

2

–

1

1

Есть

8п

-« »-

АРП28

Г-5,6

–

–

2

–

2

–

Нет

9п

-« »-

АРП14

В-3,3

–

–

2

–

1

1

Есть

Продолжение табл. П.1.3

Номера заданий	Тип подъёма	Тип электровоза	Тип вагонетки	Клетевой подъём		Угольный подъём		Породный подъём		Лестничное отделение
				Количество
				клетей	противо-весов	скипов	противовесов	скипов	противовесов
10п	Одноканатный	К14	ВГ-4,04	–	–	2	2	2	2	Есть
11п	-« »-	К14	ВГ-4,04	2	–	–	–	–	–	Есть
12п	-« »-	К10	ВГ-2,5	2	2	–	–	–	–	Есть
1п	-« »-	К7	ВГ-2,5	–	–	1	1	2	2	Есть
14п	-« »-	К7	ВГ-2,5	–	–	2	–	2	–	Есть
15п	Многоканатный	КР8	ВГ-4,04	3	1	–	–	–	–	Есть
16п	-« »-	К14	ВГ-4,04	–	–	3	1	1	1	Нет
17п	-« »-	К10	ВГ-4,04	1	1	–	–	–	–	Есть
18п	-« »-	КР8	ВГ-4,04	–	–	2	2	1	1	Есть
19п	-« »-	К28	ВГ-4,04	–	–	2	–	1	1	Есть
20п	-« »-	К28	ВГ-4,04	3	1	–	–	–	–	Нет

Таблица П.1.4

Коммуникационная функция вертикальных стволов

Номера заданий	Наименование трубопроводов	Наименование кабелей
1к	Tрубы для водоотлива  = 0,8 м – 3 шт. Трубы для сжатого воздуха  = 0,25 м – 1шт.	Силовые кабели – 4 шт. Телефонные кабели – 4 шт. Сигнальные кабели – 2 шт.

Продолжение табл. П.1.4

Номера заданий	Наименование трубопроводов	Наименование кабелей
2к	Трубы для водоотлива  = 0,25 м – 2 шт. Трубы для дегазации  = 0,3 м – 2 шт.	Силовые кабели – 2 шт. Сигнальные кабели – I шт. Телефонные кабели – 2 шт.
3к	Трубы для сжатого воздуха  = 0,25 м – 2 шт.	Силовые кабели – 3 шт. Телефонные кабели – 2 шт. Сигнальные кабели – 2 шт.
4к	Трубы для водоотлива  = 0,3 м – 2 шт. Трубы для дегазации  = 0,3 м – 2 шт.	Силовые кабели – 1 шт. Сигнальные кабели – 2 шт. Телефонные кабели – 3 шт.
5к	Трубы для водоотлива  = 0,25 м – 1 шт.	Силовые кабели – 2 шт. Сигнальные кабели – 6 шт.
6к	Трубы для сжатого воздуха  = 0,25 м – 1шт.	Сигнальные кабели – 4 шт. Телефонные кабели – 2 шт.
7к	Трубы для водоотлива  = 0,3 м – 2 шт.	Силовые кабели – 3 шт. Телефонные кабели – 4 шт.
8к	Tрубы для водоотлива  = 0,3 м – 2 шт. Трубы для сжатого воздуха  = 0,25 м – 2 шт.	Силовые кабели – 3 шт. Сигнальные кабели – 4 шт. Телефонные кабели – 2 шт.
9к	Трубы для сжатого воздуха  = 0,25 м – 2 шт. Трубы для дегазации  = 0,25 м – 2 шт.	Сигнальные кабели – 2 шт. Телефонные кабели – 4 шт.
10к	Tрубы для водоотлива  = 0,3 м – 4 шт.	Силовые кабели – 4 шт. Сигнальные кабели – 6 шт.

ПРИЛОЖЕНИЕ 2

Вопросы для самоконтроля

	Назначение и виды вертикальных горных выработок в различных отраслях промышленности.
	Какими факторами определяется размер поперечного сечения вертикального ствола.
	Участки ствола, их назначение и размеры.
	Назначение и глубина устья ствола технологического отхода. Технология их строительства.
	Оборудование для строительства устья ствола и технологического отхода.
	Типы копров, используемых для проходки вертикальных стволов. Их достоинства и недостатки.
	Типы подъёмных машин, используемых при строительстве стволов. Рациональная область их применения.
	Типы бадей. Их вместимость и рациональная область применения.
	Типы и конструкции призабойных опалубок. Способы их подвески.
	Определение потребности сжатого воздуха для строительства ствола.
	Постоянные и передвижные компрессорные станции. Их достоинства и недостатки.
	Способы водоотлива и водоулавливания при проходке стволов.
	Водоотлив бадьями, условия применения
	Ступенчатый водоотлив.
	Организация спуска бетонной смеси по трубам. Порядок производства работ по бетонированию.
	Способы проветривания вертикальных стволов при их проходке. Условия применения различных способов.
	По каким факторам производится расчёт проветривания при проходке стволов. Место установки вентиляторов.
	Выбор глубины и диаметра шпуров.
	Ручное и механизированное оборудование для бурения шпуров. Их достоинства и недостатки.
	Условия применения бурильного оборудования типа БУКСа.
	Условия применения бурильного оборудования типа СМБУ.
	Технология производства взрывных работ при проходке стволов.
	Оборудование для погрузки горной массы.
	Фазы погрузки горной массы. Производительность погрузки в I-ой и II-ой фазах.
	От каких факторов зависит глубина шпуров.
	Последовательная схема проходки стволов.
	Параллельная схема проходки стволов.
	Совмещённая схема проходки стволов.
	Проходка стволов со спуском горной массы по скважине.
	Способы рассечки сопряжений и строительства приствольных камер.
	Жёсткая армировка. Элементы армировки.
	Схемы армирования ствола.
	Способы крепления расстрелов к стенкам ствола и проводников к расстрелам.
	Консольная армировка. Способы крепления консолей к стенкам ствола и расстрелов к консолям.
	Типы проводников, их достоинства и недостатки.
	Устройство лестничных отделений.
	Канатная армировка. Её достоинства и недостатки.
	Оборудование для бурения лунок.
	Цикличная организация труда при проходке вертикальных выработок.
	Технико-экономические показатели при проходке вертикальных стволов.

ПРИЛОЖЕНИЕ 3

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ

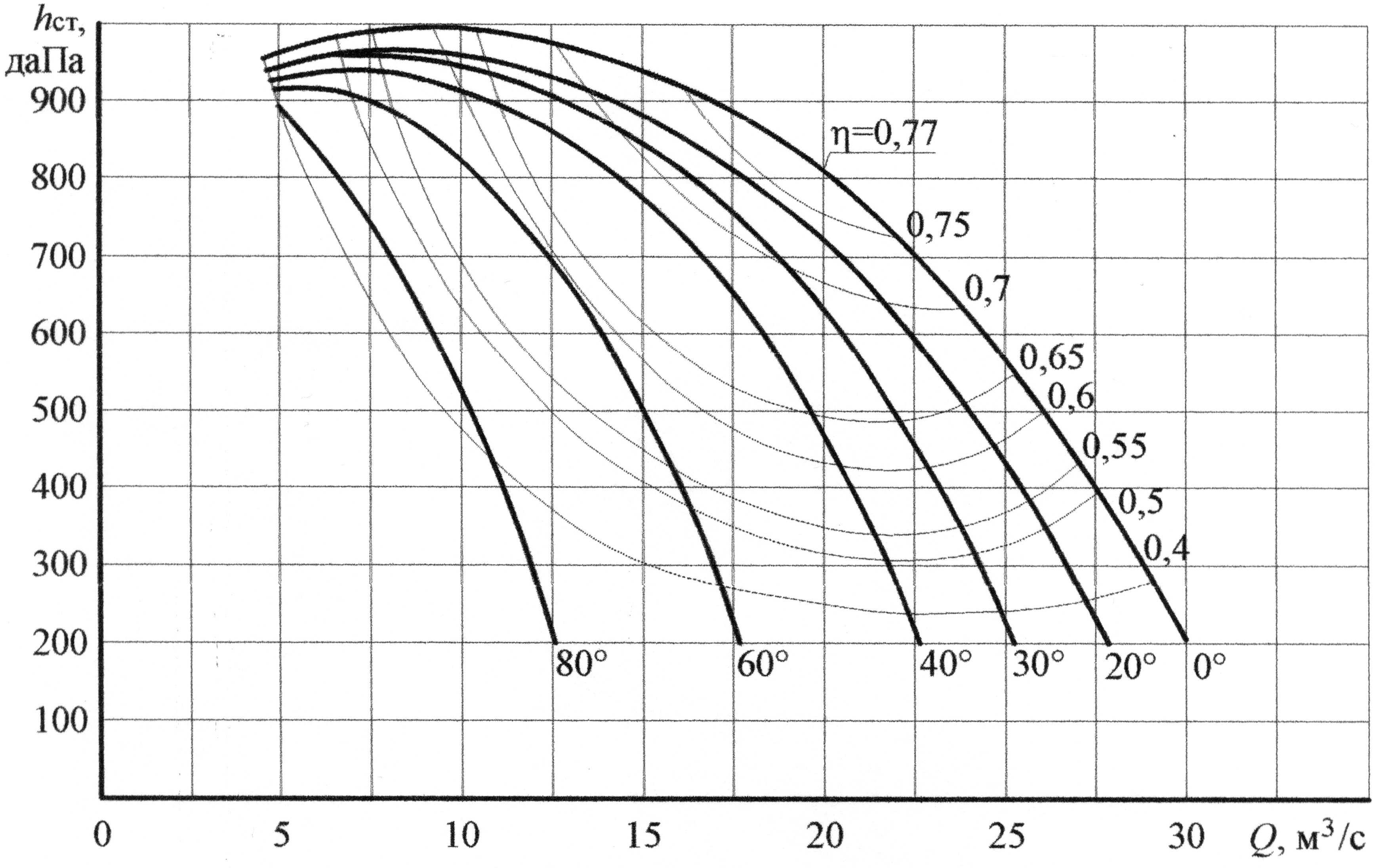

Рис. П.3.1. Аэродинамическая характеристика вентилятора ВМЦ-6

Рис. П.3.2. Аэродинамическая характеристика вентилятора ВМЦ-8

Рис. П.3.3. Аэродинамическая характеристика вентилятора ВЦ-9

Рис. П.3.4. Аэродинамическая характеристика вентилятора ВЦ-11

Рис. П.3.5. Аэродинамическая характеристика

вентилятора ВЦП-16

Рис. П.3.6. Аэродинамическая характеристика

вентилятора ВШЦ-16

Содержание

ОБЩИЕ ПОЛОЖЕНИЯ 3

1 ЗАДАНИЕ НА САМОПОДГОТОВКУ………….………………3

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРОЕКТИРУЕ- МОГО СТВОЛА ШАХТЫ 6

2.1 Последовательность проектирования

сечения вертикальных стволов 6

2.2 Эксплуатационная функция 8

2.3 Подъёмная функция 9

2.3.1 Определение типа подъёмных сосудов 9

2.3.2 Определение элементов жёсткой армировки 14

2.3.3 Определение элементов гибкой армировки 21

2.4 Коммуникационная функция 28

2.5 Вентиляционная функция 30

3 ОБОСНОВАНИЕ ТЕХНОЛОГИЧЕСКИХ СХЕМ СООРУЖЕ- НИЯ СТВОЛА. ВЫБОР ОБОРУДОВАНИЯ ДЛЯ ОСНАЩЕ- НИЯ СТВОЛА 32

3.1 Выбор технологической схемы проходки ствола и внутри-

ствольного проходческого оборудования 32

3.2 Выбор технологической схемы сооружения ствола, подъём-

ного и копрового оборудования 33

3.3 Расположение вспомогательного оборудования в сечении

ствола 36

3.4 Расположение оборудования на поверхности 36

3.5 Проходка устья и технологического отхода ствола 37

4 ПРОИЗВОДСТВО РАБОТ ПО СООРУЖЕНИЮ СТВОЛА 39

4.1 Общая организация работ по сооружению ствола 39

4.2 Буровзрывные работы 39

4.3 Практические рекомендации по выбору параметров комп-

лекса БВР 40

4.4 Проветривание ствола 48

4.4.1 Способы проветривания вертикальных стволов 48

4.4.2 Расчет расхода воздуха для проветривания вертикального

ствола 49

4.4.3 Выбор средств проветривания при проходке вертикальных

стволов шахт 53

4.4.3.1 Выбор вентиляционного трубопровода и расчет его

параметров 53

4.4.3.2 Расчет параметров вентилятора местного проветривания 56

4.4.3.3 Выбор вентилятора местного проветривания 57

4.5 Погрузка породы 58

4.6 Подъём 60

4.7 Водоотлив 61

4.8 Обеспечение сжатым воздухом 63

4.9 Крепление ствола 64

4.10 Армирование ствола 68

4.11 Техника безопасности и охрана труда 69

5 ОРГАНИЗАЦИЯ РАБОТ 69

5.1 Определение объёмов работ 69

5.1.1 Определение объёмов работ при проходке ствола (на цикл). 69

5.1.2 Определение объёмов работ при установке растрелов

(на 1 ярус) 70

5.1.3 Определение объёмов работ при навеске проводников 70

5.1.4 Определение объёмов работ при устройстве лестничного

отделения 70

5.2 Расчёт графика цикличности по проходке ствола 70

5.2.1 Расчёт трудоемкости работ процессов цикла 70

5.2.2 Рапределение состава звена и бригады 71

5.2.3 Составление графика цикличности 72

5.3 Расчёт графика организации работ по армированию ствола 75

5.3.1 Расчёт трудоёмкости работ цикла армирования 75

5.3.2 Определение состава звена и бригады 75

5.3.3 Составление графика цикличности. 75

6 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ 75

6.1 Определение среднемесячной технической скорости проходки

ствола и скорости армирования 75

6.2 Производительность труда на проходке ствола 76

6.3 Производительность труда на армировании ствола 76

7 ОФОРМЛЕНИЕ ДОМАШНЕГО ЗАДАНИЯ 77

Список рекомендуемой литературы……………... 79

ПРИЛОЖЕНИЕ 1 Варианты заданий на проектирование

вертикальных стволов 84

ПРИЛОЖЕНИЕ 2 Вопросы для самоконтроля……………….. 89

ПРИЛОЖЕНИЕ 3 Аэродинамические характеристики

вентиляторов 91
