15 (Схож с 22 ответ с прошлых госов Абрамовой там также) Водоснабжение фонтанов, основные расчетные схемы.
Фонтаны, являясь украшением парков, скверов и дворовых участков, улучшают санитарно-гигиенические условия — они увлажняют воздух и частично очищают его от пыли.
При выборе того или иного типа фонтана необходимо учитывать месторасположение, рельеф и окружающую застройку с тем, чтобы построенный фонтан увязать с общим комплексом архитектурной композиции.
Воду в фонтаны подают по одной из основных схем, приведенных, на рис. 136. Для небольших фонтанов вода может подаваться от городского водопровода со спуском использованной воды в водосточную сеть (рис. 136,а). Для увеличения высоты струи можно применять насосную подкачку (рис. 136,6), и вода сбрасывается в водосток.
В больших фонтанах для экономного расходования воды применяют рециркуляцию ее при постоянном пополнении бассейна от городского водопровода (рис. 136,в). Бассейн фонтана служит резервуаром, из которого вода забирается насосной установкой, устраиваемой под фонтаном или в одном из ближайших зданий.
В парках со значительным падением горизонталей следует использовать родники и речки, расположенные выше парка, для накапливания воды в водохранилищах или в резервуарах, устраиваемых на высоте, обеспечивающей нормальное питание водой фонтанной системы (рис. 136, г).

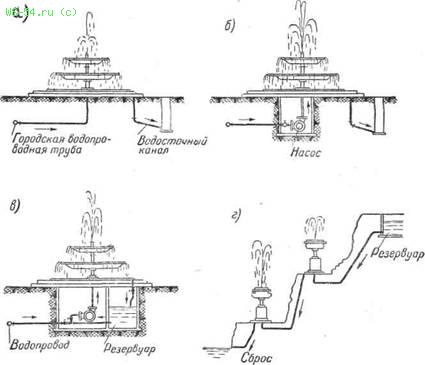

Рис. 136. Основные схемы фонтанов:
а — со спуском воды в водосточную сеть; б — то же, с подкачкой; в —о оборотом воды; г — с использованием напора вышестоящего водоема
Фонтаны устраивают и многоструйные, с вертикальным или наклонным направлением струи.
Формы струй, высота их и расход воды зависят от типа и диаметра наконечников, их расстановки, углов наклона к вертикали, напора воды перед наконечниками.
16 Выбор водонагревателей для систем централизованного горячего водоснабжения зданий.
В открытых системах централизованного горячего водоснабжения вода нагревается в районных котельных или на ТЭЦ и используется для горячего водоснабжения и отопления. По этой схеме вода по трубопроводам тепловой сети подается в тепловые пункты, где ее температура в терморегуляторе снижается до 65—75 °С. Параллельно вода поступает в элеватор и далее в систему отопления. Охлажденная вода по обратному трубопроводу возвращается в ТЭЦ. На циркуляционном трубопроводе системы горячего водоснабжения устанавливают дроссельные шайбы, которые снижают избыточное циркуляционное давление в летний период, когда отключается система отопления.
В закрытых системах горячего водоснабжения холодная вода из наружной водопроводной сети нагревается в водонагревателях. Различают скоростные и емкостные водонагреватели.
В скоростных водонагревателях нагреваемая вода движется с большой скоростью (0,5—2,5 м/с) и подогревается теплоносителем до заданной температуры (водой, паром).
Для обеспечения горячей водой жилых зданий применяют в основном водяные скоростные водонагреватели. Каждая секция такого водонагревателя состоит из корпуса, изготовляемого из стальных труб, d = 98...325 мм, внутри которого находится пучок латунных, медных или стальных нагревательных трубок от 7 до 140 шт. d = 14/16 мм.
Трубки развальцовываются в трубных решетках, соединенных с корпусом на фланцах. Отдельные секции водонагревателя между собой соединяют на отводах также фланцами.
Водонагреватели работают по принципу противотока нагреваемой воды и теплоносителя. Движение теплоносителя принимают сверху вниз, а нагреваемой воды снизу вверх. Теплоноситель движется в межтрубном пространстве (между корпусом и теплообменными трубками).
Водонагревательная установка может состоять как из отдельных, так и из нескольких секций с последовательным или параллельно-последовательным их соединением по греющей и нагреваемой воде.
В случае, если имеется паросиловое хозяйство, или небольшие котельные с паровыми котлами для нагрева воды используют пароводяные скоростные подогреватели.
В подогревателях этого типа пар подается в корпус, а нагреваемая вода проходит внутри латунных трубок, омываемых паром. Предельное давление пара 1 МПа, воды — 1,6 МПа. Температура пара не должна превышать 300 °С, нагретой воды —180 °С.
Применяют пароводяные скоростные подогреватели, изготавливаемые по отраслевому стандарту ОСТ 108.271.105—76 с площадью поверхности нагрева 6,3—53,9 м2 с плоскими или сферическими днищами, двух- и четырехходовыми по воде. Трубную систему водоподогре-вателя выполняют из латунных трубок длиной 2 и 3 м, наружным диаметром 16 мм с толщиной стенки 1 мм. Корпус стальной. На подводящих трубопроводах пара и воды устанавливают предохранительные клапаны, а на корпусе подогревателя — водоуказатели.
В системах горячего водоснабжения с периодическим разбором воды применяют пароводяные емкие подогреватели типов 3073—3078. Емкие подогреватели совмещают функции аккумулятора теплоты и водонагревателя. Они состоят из стального корпуса и змеевика, выполненного из цельнотянутых труб, и рассчитаны на максимальное рабочее давление пара и нагреваемой воды 0,5 МПа. Греющий теплоноситель — пар — подается в змеевик. Причем к верхнему фланцу подключается подающий, а к нижнему — обратный трубопровод. Холодная вода поступает в нижнюю часть корпуса, а отбор нагретой воды производится из верхней.
Водонагреватель снабжен термометром, манометром, предохранительным клапаном для сбросов излишков воды или пара при перегреве, а также спускным вентилем.
В системах горячего водоснабжения в качестве основного оборудования широко применяют хозяйственные повысительные установки, подающие воду в распределительную систему на водо-разбор и циркуляционные установки, обеспечиваю-. щие движение воды по циркуляционному контуру.
Повысительные насосные установки, как правило, подают воду одновременно в холодный и горячий водопроводы. В крупных системах горячего водоснабжения со скоростными водонагревателями, в которых при эксплуатации потери давления достигают 0,1...03 МПа, могут применяться насосы только для горячего водопровода. Циркуляционные насосы в ряде случаев устанавливают на подающей линии, превращая их в циркуляционно-подающие.
