1.4 Порядок выполнения лабораторной работы
1) Ознакомьтесь с разделами 1.1-1.3 настоящего руководства.
2) Получить резцы для измерения.
3) Измерьте геометрические и конструктивные параметры резцов и занесите их в таблицу. При этом необходимо учесть следующее:
а) углы резцов , , , , , измерять с точностью 1°;
б) углы , , 1 - с точностью 2°;
в) углы и у отрезных резцов с точностью 0°30 ;
г) величину угла резания подсчитать по формуле: = 900 - берется со своим знаком;
д) величину угла заострения подсчитать по формуле: = 900 - - α
4) Начертите эскиз проходного ( подрезного ) резца с необходимым сечением и видами.
5) Начертите эскиз одного из измерительных угломеров.
6) Отчитайтесь о проделанной работе.
а) на стенде-экзаменаторе;
б) перед преподавателем.
1.5 Контрольные вопросы
1 Типы резцов. 2 Части и элементы резца. 3 Классификация резцов. 4 Поверхности обрабатываемой детали. 5 Какие координатные плоскости устанавливаются для определения углов резца? Дать определение этих плоскостей.
6 Дать определение углов резца: , , , , , 1, , . Какие соотношения между углами 1, 1, и 1, , ?
1.6 Литература
1 Аршинов В.А., Алексеев Г.А. Резание металлов и режущий инструмент.
М.: Маш. - 1973.
2 Егоров С.В., Червяков А.Г. Резание конструкционных материалов
( лабораторный практикум ). М.: Высшая. школа. - 1975.
3 Третьяков И.П., Аршинов В.А., Кисилев Н.Ф. Лабораторные работы по
курсу “Резание металлов”. М.: Машиностроение. - 1985.
4 ГОСТ 25762-83. Обработка резанием. Термины, определения и
обозначения общих понятий.
5 ГОСТ 2575-83. Инструменты режущие. Термины и определения общих
понятий.

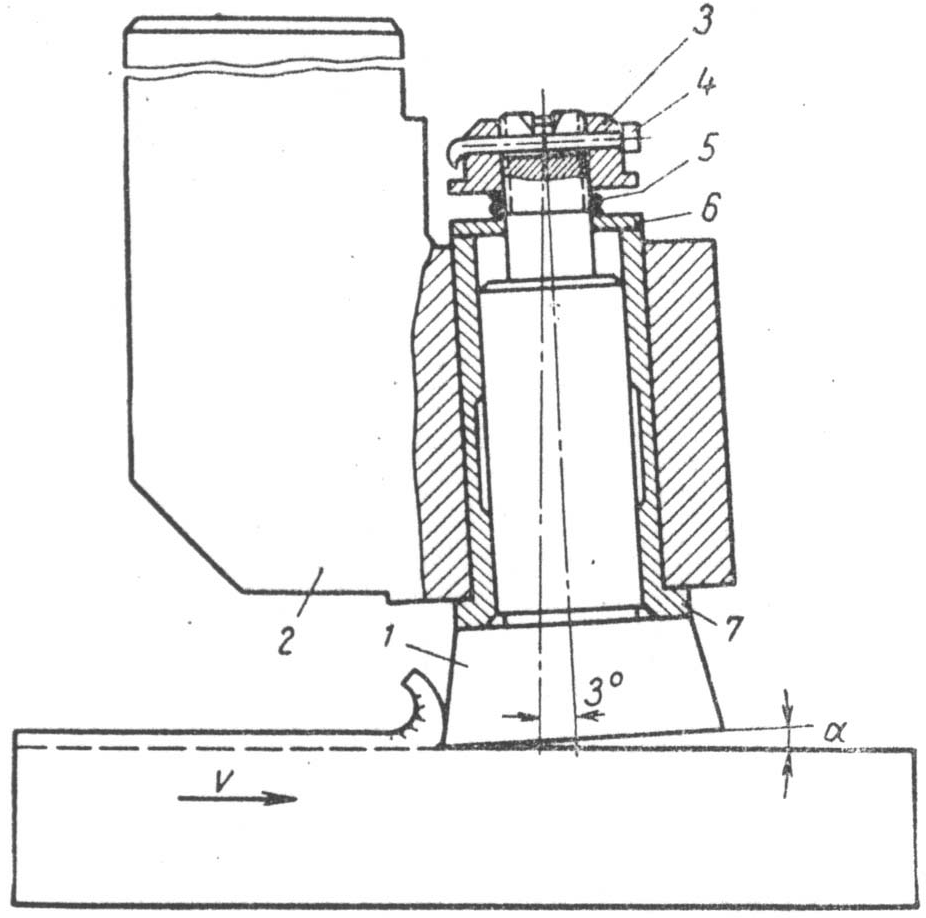

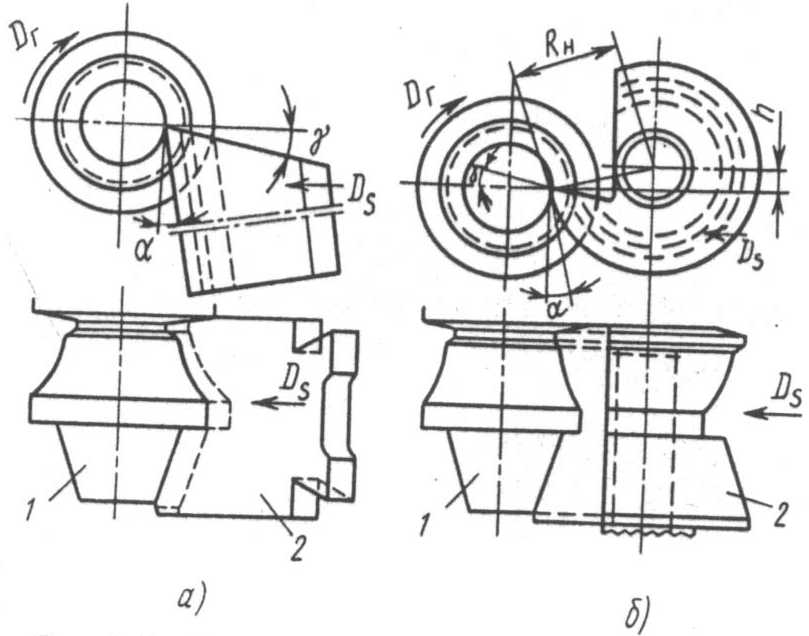

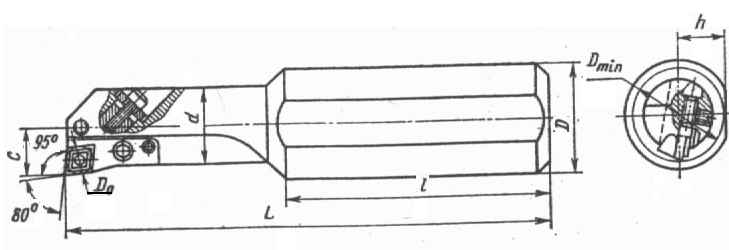

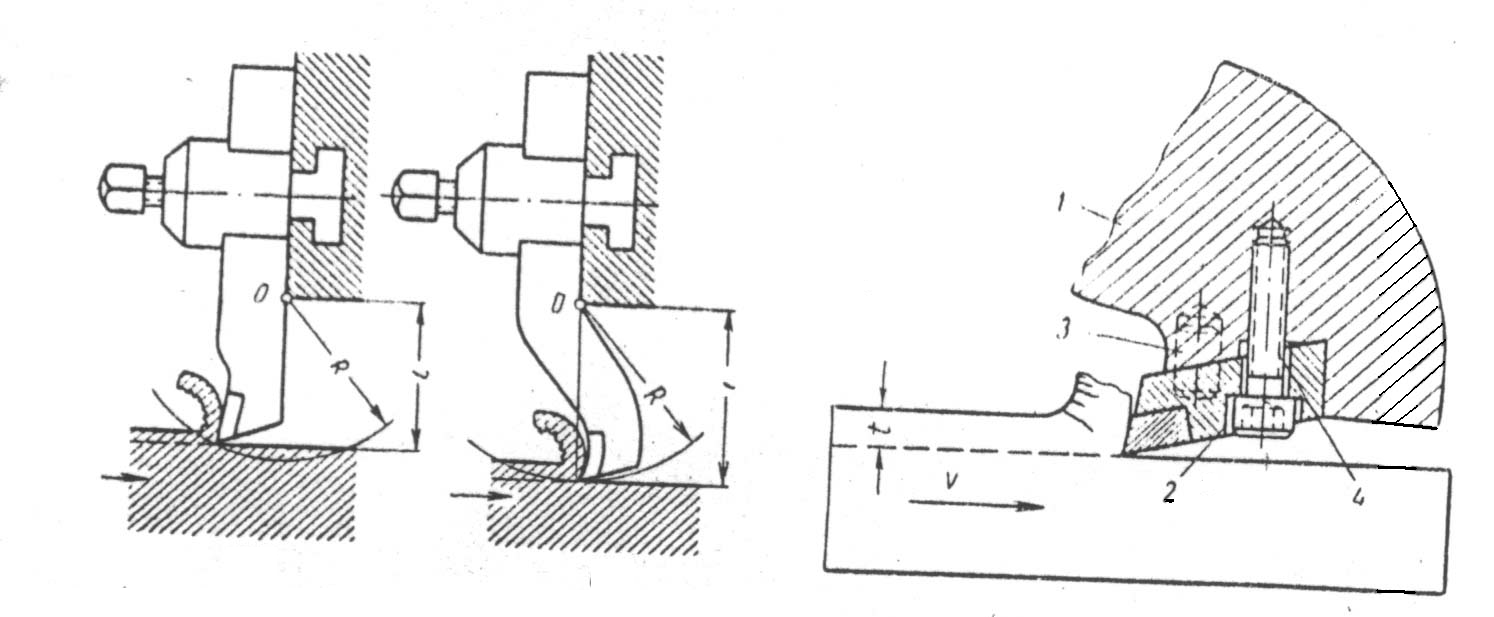

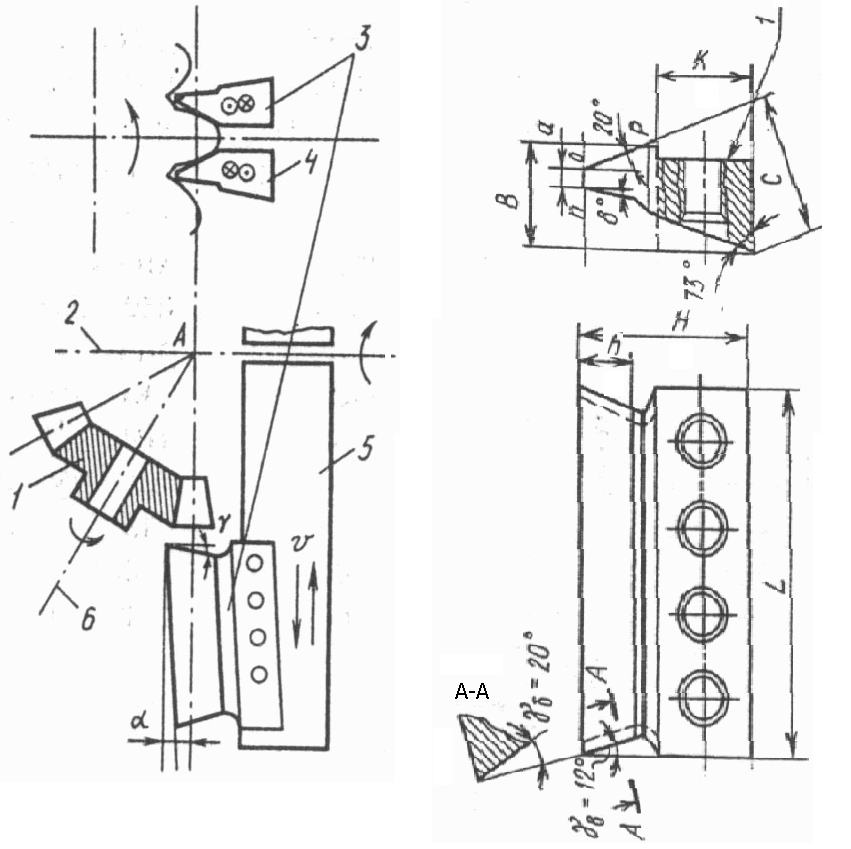

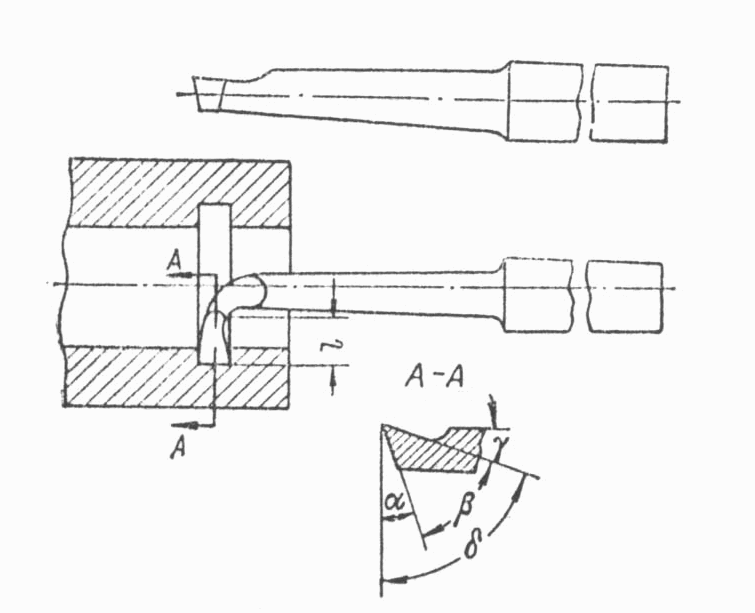

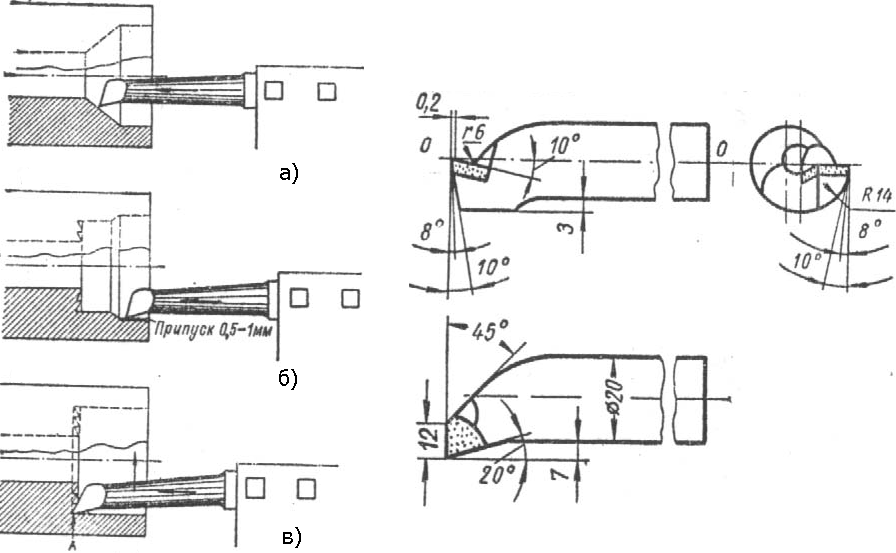

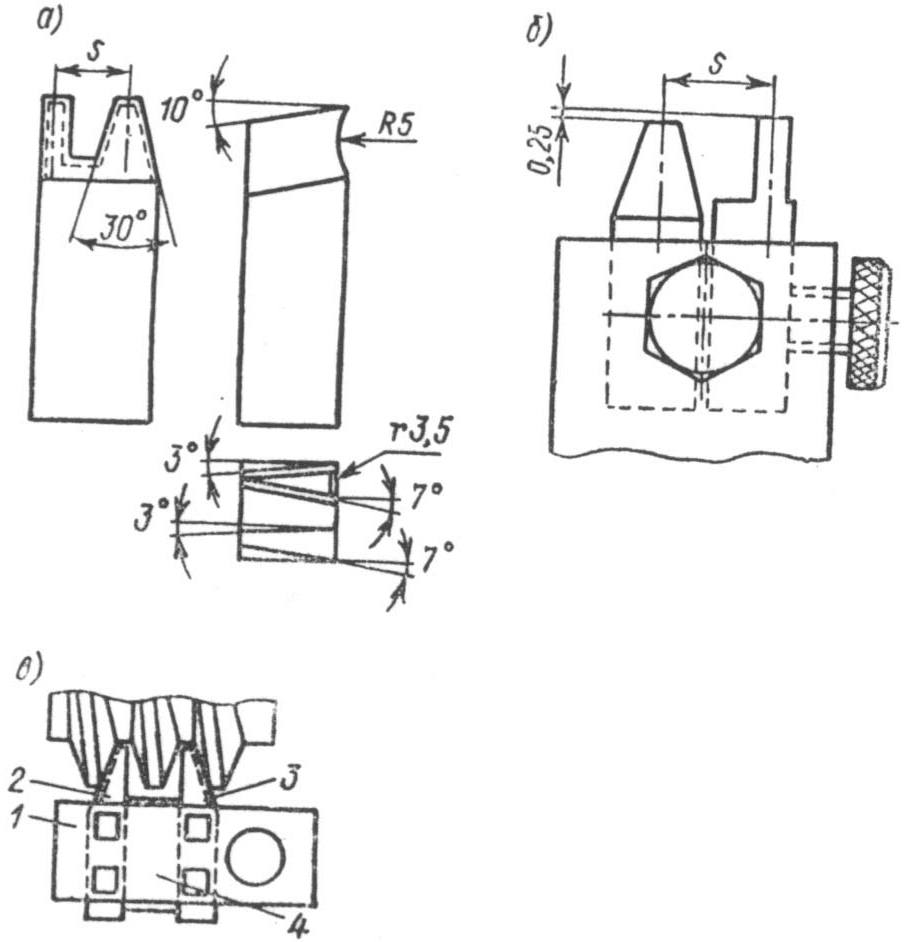

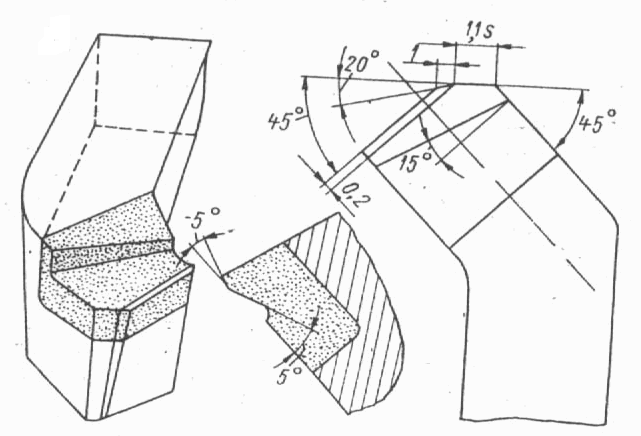

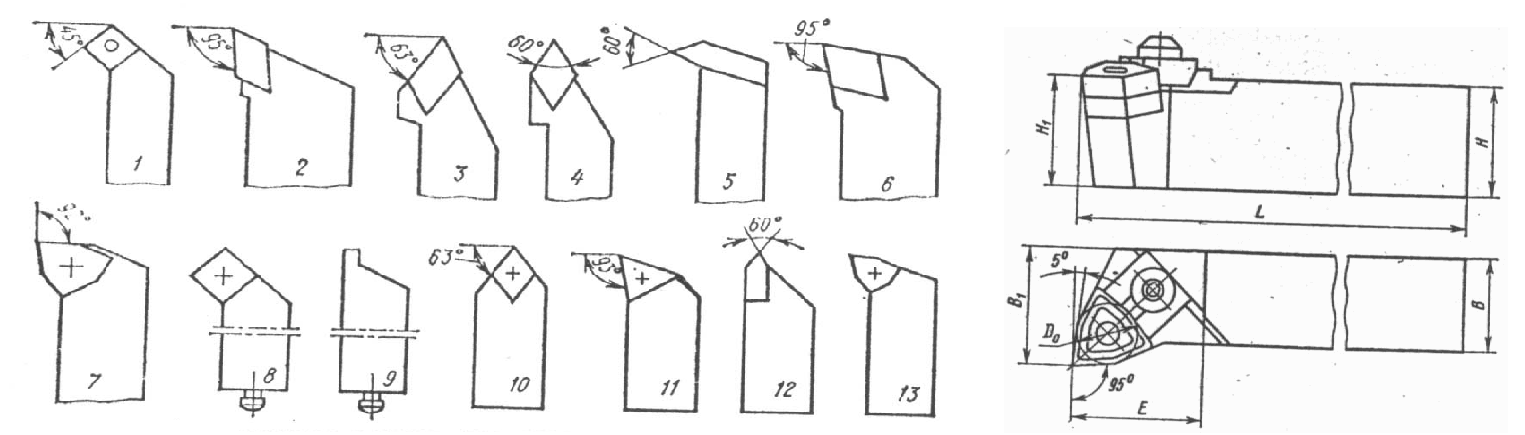

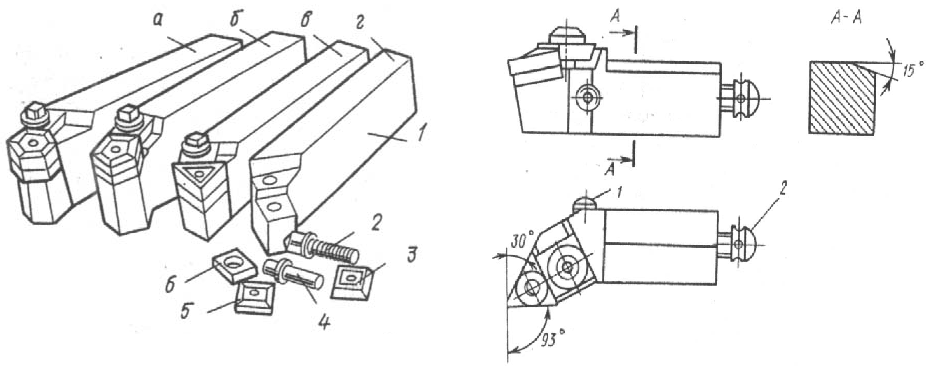

Приложение а
а) б)
в)
б)
а)
а
)
