7. Светотехнический расчет точечным методом.

Точечный метод расчета освещения

Этим методом находят освещенность в любой точке помещения.

Порядок расчета для точечных источников света:

1) Определяется расчетная высота Hр, тип и размещение в светильников в помещении и чертится в масштабе план помещения со светильниками,

2) на план наносится контрольная точка А и находятся расстояния от проекций светильников до контрольной точки - d;

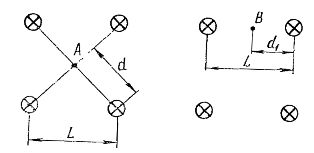

Рис. 2. Расположение контрольной точки А при размещении светильников по углам квадрата и В по сторонам прямоугольника

3) по пространственным изолюксам горизонтальной освещенности находится освещенность е от каждого светильника;

4) находится общая условная освещенность от всех светильников ∑е;

5) рассчитывается горизонтальная освещенность от всех светильников в точке А:

Еа = (F х μ / 1000х kз) х ∑е,

где μ - коэффициент, учитывающий дополнительную освещенность от удаленных светильников и отраженного светового потока, kз - коэффициент запаса.

Вместо пространственных изолюкс условной горизонтальной освещенности возможно использование таблиц значений горизонтальной освещенности при условной дампе 1000 лм.

Порядок по точечному методу расчета для светящихся полос:

1) определяется расчетная высота Hр, тип светильников и люминесцентных ламп в них, размещение светильников в полосе и полос в помещении. Затем полосы наносятся на план помещения, вычерченный в масштабе;

2 ) на план наносится контрольная точка А и находятся расстояния от точки А до проекции полос р. По плану помещения находится длина половины полосы, которую принято в точечном методе обозначать L. Ее не следует путать с расстоянием между полосами, обозначенным также L и определяемым по наивыгоднейшему соотношению (L/Нр);

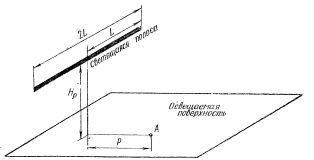

Рис. 3. Схема к расчету освещения точечным методом полосами светильников

3) определяется линейная плотность светового потока F' = (Fсв х n) / 2L,

где Fсв - световой ноток светильника, равный сумме световых потоков ламп, светильника; n- количество светильников в полосе;

4) находятся приведенные размеры p' = p/Нр, L' = L/Нр

5) по графикам линейных изолюксов относительной освещенности для люминесцентных светильников (светящихся полос) находится для каждой полуполосы в зависимости от типа светильника р' и L' Еа = (F' х μ / 1000х kз) х ∑е

9. Основные схемы цехового электроснабжения и их характеристики.

В зависимости от принятой схемы электроснабжения и условий окру-

жающей среды цеховые электрические сети выполняют шинопроводами, ка-

бельными линиями и проводами.

Магистральные сети могут быть открытыми, защищенными или закры-

тыми шинопроводами. В настоящее время широко используют закрытые ши-

нопроводы, изготовляемые заводским способом. Такой шинопровод называ-

ют комплектным, так как он поставляется в виде отдельных сборных секций:

для выполнения прямых участков линий служат прямые секции, для поворо-

тов – угловые, для разветвлений – тройниковые и крестовые, для ответвле-

ний – ответвительные, для присоединений – присоединительные.

Для главных магистралей используются комплектные шинопроводы

типа ШМА.

Когда этому не препятствуют местные условия, магистральные шинопро-

воды крепят на высоте 3–4 м над полом помещения на кронштейнах или специ-

альных стойках. Это обеспечивает небольшую длину спусков к распредели-

тельным магистралям, силовым РП или мощным приемникам электроэнергии.

Распределительные магистрали выполняют комплектными шинопро-

водами типов ШРА (с алюминиевыми шинами) и ШРМ (с медными шинами).

Отдельные приемники подключают к ШРА через ответвительные коробки

(рис. 11.5) кабелем или проводом, проложенным в трубах, коробах или ме-

таллорукавах. На каждой секции ШРА длиной 3 м имеется восемь ответви-

тельных коробок (по четыре с каждой стороны) с автоматическими выключа-

телями или предохранителями с рубильниками.

Подключение ШМА к распределительным устройствам КТП (шкафам)

подстанции производится напрямую или через присоединительные секции ШМА,

а присоединение распределительных шинопроводов к КТП – кабелем или

проводом, который подводится к вводной коробке ШРА.

Присоединение распределительных шинопроводов к магистральным

производится обычно через вводную коробку, установленную на распредели-

тельном шинопроводе, которая соединяется с ответвительной секцией маги-

стрального шинопровода.

Кабели применяют в основном в радиальных сетях для питания мощ-

ных сосредоточенных нагрузок или узлов нагрузок. При прокладке кабелей

внутри зданий их располагают открытым способом по стенам, колоннам,

фермам и перекрытиям, в трубах, проложенных в полу и перекрытиях, кана-

лах и блоках.

Осветительные нагрузки цехов при радиальных схемах силовой сети питаются отдельными линиями от щитов подстанций; при магистральных схемах и схемах подстанций, выполненных по системе блока трансформатор − магистраль, −

от головных участков магистралей (рис. 11.6).

В крупных цехах при радиальной или магистральной схеме от щита подстанции до распределительногощита, установленного в цехе, прокладывают самостоятельную осветитель-ную сеть, которую называют, так же как и в силовых сетях, питающей. От распределительных щитов осуществ ляется питание групповых щитков.
