Электроснабжение промышленных предприятий

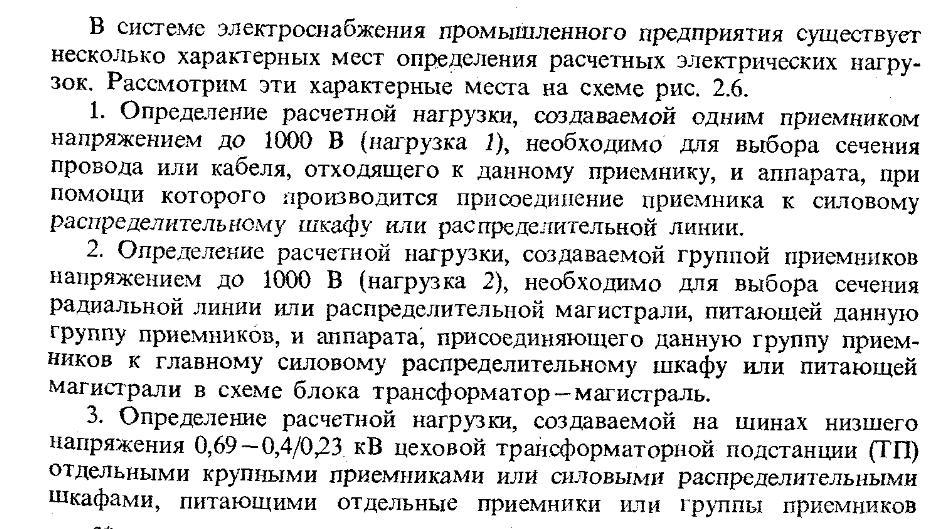

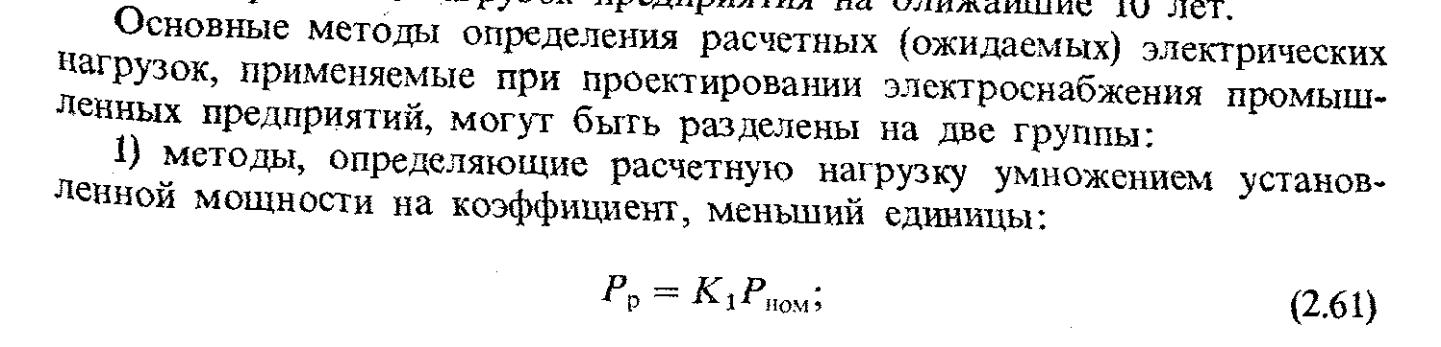

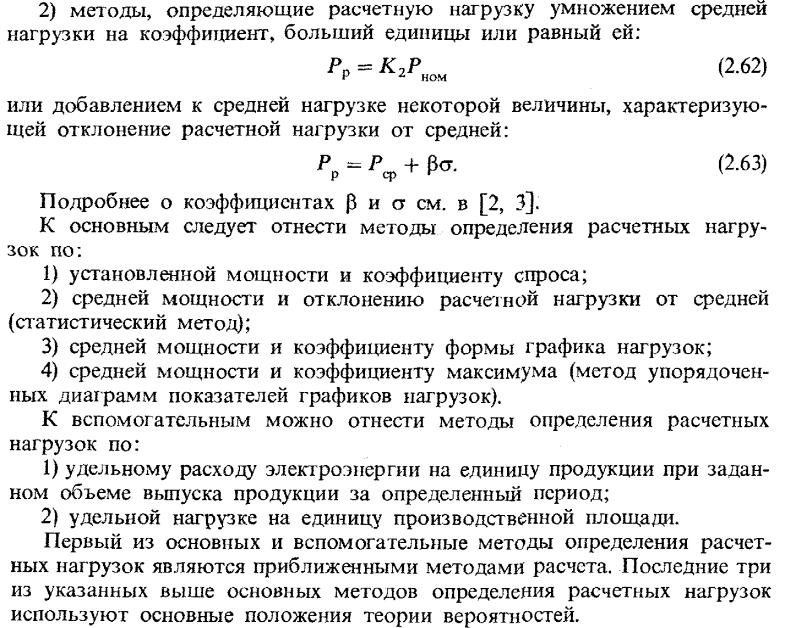

1. Види електричних навантажень і методи їх визначення.
2. Понятие расчетной нагрузки, цели его использования
Цель расчета электрических нагрузок – определение токов, протекающих по токоведущим элементам, для выяснения их допустимости по условиям нагрева элементов. Расчет электрических нагрузок проводится для определения величин затрат в системах электроснабжения промышленных предприятий.
3.Метод упорядоченных диаграмм для определения расчетной нагрузки.
Для определения расчетных нагрузок наиболее часто используется метод упорядоченных диаграмм.
Метод применим, когда известны номинальные данные всех электроприёмников предприятия с учётом их размещения на территории предприятия.
Определяют среднюю нагрузку групп приёмников за максимально загруженную смену Рсм и расчётный получасовой максимум Рр: Рсм=kиРном.
Расчётная максимальная нагрузка: Рр=kмРсм,
где kм – коэффициент максимума, в данном случае активной мощности, принимаемой по графикам, в зависимости от коэффициента использования и эффективного числа электроприёмников.
Коэффициент максимума характеризует превышение максимальной нагрузки над средней за максимально загруженную смену. Величина, обратная коэффициенту максимума называется коэффициентом заполнения графика нагрузки kзап:
Расчёты нагрузок проводят для активных и для реактивных мощностей.
Недостаток метода упорядоченных диаграмм в том, что он не содержит элемента прогнозирования нагрузок.
Порядок расчёта по методу упорядоченных диаграмм:
1) все электроприёмники разбиваются на однородные по режиму работы группы с одинаковыми значениями коэффициентов использования и коэффициентов мощности,
2) в каждой группе электроприёмников и по узлу в целом находят пределы их номинальных мощностей и приведённое число приёмников, при этом все электроприёмники приводятся к ПВ=100%,
3) подсчитывают номинальную мощность узла,
4) определяют для групп электроприёмников коэффициент использования и коэффициент мощности cosφ по справочным таблицам и по характеристикам оборудования,
5) определяют активную и реактивную потребляемую мощность за наиболее загруженную смену: Qсм=Рсмtgφ,
6) определяют суммарную активную и реактивную нагрузку для узла для разнородных групп электроприёмников,
7) определяют средневзвешенное значение коэффициента использования узлаи коэффициента мощности по tgφуз:
8) определяют эффективное приведённое число электроприёмников nп,
9) с учётом коэффициента максимума определяют расчётную максимальную нагрузку,
10)
определяют полную мощность:
и
расчётный ток:
4. Классификация помещений по пус.
Помещения с электроустановками - это такие помещения или отгороженные части помещения, в которых установлено эксплуатируемое электрооборудование и которые доступны только для личного состава, имеющего необходимую квалификацию и допуск для обслуживания электроустановок.
Помещения с электроустановками характеризуются, как правило, условиями, отличающимися от нормальных, повышенной температурой, влажностью и большим количеством металлического оборудования, соединенного с землей. Все это создает повышенную опасность поражения электрическим током. В Правилах устройства электроустановок приведена следующая классификация помещений: сухие, влажные, сырые, особо сырые, жаркие и пыльные.
Сухими помещениями называют помещения, в которых относительная влажность воздуха не превышает 60%.
Влажными помещениями называют помещения, в которых пары и конденсирующая влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60%, но не превышает 75%.
Сырыми помещениями называют помещения, в которых относительная влажность воздуха длительно превышает 75%.
Особо сырыми помещениями называют помещения, в которых относительная влажность воздуха близка к 100% (потолки, стены, пол и предметы, находящиеся в помещении, покрыты влагой).
Жаркими помещениями называют помещения, в которых под воздействием различных тепловых излучений температура превышает постоянно или периодически (более суток) 35° С.
Пыльными помещениями называют помещения, в которых по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов и т. п. Пыльные помещения разделяют на помещения с токопроводящей пылью и помещения с нетокопроводящей пылью. Кроме того, различают помещения с химически активной или органической средой, где постоянно или в течение длительного времени содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию и токоведущие части электрооборудования.
Учитывая эти признаки, помещения подразделяют на три группы по степени опасности поражения электрическим током.
Помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность.
Помещения с повышенной опасностью, которые характеризуются наличием в них одного из следующих условий, создающих повышенную опасность: сырости или токопроводящей пыли, токопроводящих полов (металлических, земляных, железобетонных, кирпичных и т. п.), высокой температуры, возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам, с одной стороны, и к металлическим корпусам электрооборудования - с другой стороны.
Особо опасные помещения, которые характеризуются наличием одного из следующих условий, создающих особую опасность: особой сырости, химически активной или органической среды, одновременно двух или более условий повышенной опасности.
В отношении опасности поражения личного состава электрическим током территории размещения наружных электроустановок приравниваются к особо опасным помещениям.
