4.1. Ізолюючі (шлангові) дихальні апарати

Ізолюючі (шлангові) дихальні апарати за конструктивними особливостями поділяються на три основні групи:

- самовсмоктуючі, що складаються з лицьової частини у вигляді шолом-маски або панорамної маски і шланга, які сполучають органи дихання з чистою атмосферою. Ці апарати не мають в своєму складі повітряподаючого пристрою;

- з примусовою подачею чистого повітря від воздуходувки, що входить в комплект апарату, або від спеціалізованої централізованої пневмосистеми. Такі апарати складаються з лицьової частини (напівмаски, шолом-маски, маски з панорамним склом, шолома або куртки з шоломом і системою розподілу повітря в зоні дихання) і шланга завдовжки до 20м для з’єднування з джерелом, який постачає повітря;

- з подачею повітря від компресорної лінії. Вони комплектуються лицьовими частинами (у вигляді напівмасок, панорамних масок, капюшонів або шоломів, оснащених регуляторами тиску і витрати повітря), шлангами різної довжини і фільтрами для очищення компресорного повітря. За необхідністю можуть оснащуватися індивідуальними малогабаритними «вихровими кондиціонерами», що забезпечують охолоджування або підігрів повітря, яке поступає до органів дихання.

Зразками таких протигазів можуть бути: ПШ-1; ПШ-1Б; ПШ-2-20; ПШ-2-40; ПШ-2-20х2.

ПШ-1; ПШ-1Б	ПШ-2-20; ПШ-2-40; ПШ-2-20х2
Рис.23.а.	Рис.23.б.

а) ПШ-1, ПШ-1Б (Рис.23.а)є безнапірні одне канальні ізолюючі дихальні апарати, в яких повітря під лицьову частину надходить через шланг з чистої зони в процесі дихання працюючого.

Протигази складаються з комплекту лицьових частин, якими можуть бути ШМП-1 або ШМ-62 (3 ростів), двох сполучних гофрованих трубок, гумового армованого шланга завдовжки 10 м, фільтруючого елемента для очищення повітря яке вдихається від пилу і бавовняної (лавсанової, капронової) амуніції.

Протигази комплектуються лицьовими частинами: ШМП, панорамними масками ППМ-88.

Амуніція включає рятувальний пояс з плечовими лямками і сигнально-рятувальний мотузок, який під'єднується до запобіжного пояса.

б) шлангові протигази ПШ-2-20, ПШ-2-40, ПШ-2-20х2 (Рис.23.б) є повітря-напірні одно або двох канальні ізолюючі дихальні апарати, в яких повітря під лицьову частину подається через шланг повітродувкою із зони чистого повітря. При роботі в протигазах завдяки постійній подачі чистого повітря і створенню в системі надмірного тиску виключається підсос забрудненого повітря ззовні, запобігається потіння скла лицьової частини.

До складу протигазів входять: повітредувка, один або два гумові армовані шланги завдовжки 20(40) метрів (два шланги для одночасної роботи двох осіб), один або два комплекти лицьових частин, сполучних гофрованих трубок, бавовняної (лавсанової, капронової) амуніції.

Протигази комплектуються лицьовими частинами: шолом-масками ШМП або панорамними масками ППМ-88.

4.2. Ізолюючі дихальні апарати.

4.2.1. З постійною подачею повітря від балона. Вони складаються з лицьової частини (капюшона, забезпеченого екраном з прозорої термостійкої плівки), повітреводної системи і автономного джерела повітря – балона із замково-редукуючим пристроєм. Конструктивно елементи цього дихального апарату, як правило, розміщуються або в сумці, яка носиться на плечі користувача, або на підвісній системі у вигляді жилета. На таких конструктивних принципах будуються звичайно саме рятівники з відкритою схемою дихання (ПЕКЛА, Saver CF фірми Draeqer). Ці апарати, прості за конструкцією, є аварійними і призначені для евакуації з небезпечної зони при надзвичайних ситуаціях (аварії, пожежі та інше). Вони не вимагають попереднього навчання з їх застосування, оскільки порядок користування представлений на піктограмах, розміщених на апараті.

4.2.2. З подачею повітря при потребі від балона (легенево-автоматична подача) і позитивним (надмірним) тиском в підмасочному просторі.

Найсучасніші, достатньо прості в управлінні і компактні за габаритами дихальні апарати (АП «Омега», АП-98-7К, ПТС «Базис», РА 94 Plus Basic і PSS 100 фірми Draeqer, апарати серій ВД96 і Air MaXX фірми NSA Fuer), а також деякі саме рятівники (АДА ПРО, Saver РР фірми Draeqer).

Мембрана легеневого автомата і клапан видиху у цих апаратів підібгана пружинами для забезпечення позитивного (надмірного) тиску в підмасочному просторі. Воно дозволяє значно підвищити надійність апарату, оскільки практично виключається підсос непридатної для дихання суміші між обтюратором лицьової частини і обличчям користувача. ДАСП цього типа мають більш значний час захисної дії (від 40 хвилин до 2 годин), яка залежить від кількості балонів, їх місткості, робочого тиску в них, температури навколишнього середовища і тяжкості виконуваної роботи. В той же час ці апарати значно складніші за конструкцією і вимагають спеціальної підготовки користувача за правилами їх застосування.

З подачею повітря при потребі. Вони аналогічні за конструкцією з попереднім, проте, без позитивного (надмірного) тиску в підмасочному просторі (АСП-2). Сьогодні такі апарати вважаються застарілими і застосовуються обмежено.

4.2.3. Робочі неавтономні (шлангові). Працюють від зовнішньої магістралі (джерела) стислого повітря, забезпечують тривалу захисну дію. У разі припинення подачі повітря від магістралі (при пошкодженні повітреподаючого шланга, виході з ладу зовнішнього джерела та інше) дихання користувача здійснюється від малолітражного балона, що входить до складу апарату. Серед представників таких апаратів – ДША «Вектор» із станцією повітрепостачання «Каскад» і ПТС «Резерв» з мобільною станцією «Модуль».

Лицьові частини апаратів другої, третьої і четвертої груп, а також окремі апарати першої групи, оснащені лицьовими частинами у вигляді панорамних масок, мають переговорні пристрої – мембранні вузли, що дозволяють передавати мовні повідомлення.

Легеневі автомати ДАСП другої і третьої груп мають вбудований байпас, який у разі виходу з ладу легеневого автомата забезпечує надходження повітря користувачу в режимі постійної подачі.

Ізолюючі дихальні апарати із стислим повітрям комплектуються пристроєм (манометром) і, як правило, сигнальним пристроєм, який застерігає користувача про зниження запасу повітря в балоні до мінімального значення і необхідності залишити зону з непридатною для дихання навколишнім середовищем.

Дихальні апарати із стислим повітрям другої і третьої груп за бажанням споживача комплектуються рятувальним пристроєм і пристроєм для дозаряджання апарату повітрям. Рятувальний пристрій призначений для захисту органів дихання і зору потерпілого при його порятунку. Він включає лицьову частину, легеневий автомат і шланг для підключення пристрою до повітреводної системи.

Пристрій для дозаряджання служить для дозаряджання балона (балонів) апарату повітрям від транспортного балона методом перепуска, не перериваючи функціонування апарату, і є шлангом високого тиску з швидко роз'ємним замком, що під'єднаний до апарату. Дозарядження дозволяє поповнити запас повітря в балоні, тим самим збільшити час захисної дії апарату.

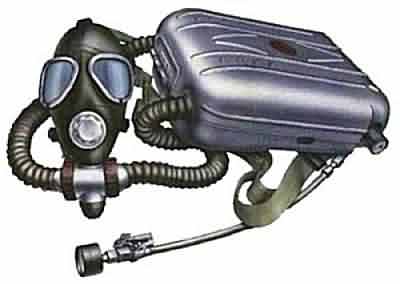

4.2.4. Киснево-ізолюючі протигази (КІП) (Рис.24).

Киснево-ізолюючі протигази діляться залежно від способу зберігання кисню на дві групи, які працюють: на стислому кисні, в яких запас газоподібного кисню знаходиться в балоні під високим тиском (КІП-8(14) та інше); на стислому кисні, де є жорсткий ранець, в якому розміщені: регенеративний патрон, дихальний мішок, балон стислого кисню із замково-редукуючою апаратурою, легеневий автомат з байпасом і сигнальний пристрій.

Апарат оснащений виносним манометром для контролю запасу кисню.

Рис.24.

При видиху повітря через шланг видиху надходить в регенеративний патрон, там очищається від вуглекислого газу, після чого йде в дихальний мішок, де збагачується киснем, що нагнітається через киснево-подаючу систему з балона. При вдиху це повітря через шланг повітреводної системи поступає в лицьову частину. У разі нестатню кисню, що йде на вдих в режимі постійної подачі, дефіцит його заповнюється через клапан легеневого автомата, який відкривається при збільшеному розрідженні в дихальному мішку.

В аварійних випадках (при виході з ладу легеневого автомата) кисень в дихальний мішок подається через корпус легеневого автомата, для чого натискують кнопку байпаса. Про відсутність подачі кисню або зменшення його запасу користувача сповіщає сигнальний пристрій.

Представником таких апаратів є КІП-8. Протигаз є апаратом із замкнутим циклом дихання, регенерацією газової суміші і підживленням її киснем із спеціального балона. В його склад входять: лицьова частина МІП-1, клапанна коробка, дихальний мішок із запобіжним клапаном, регенеративний патрон РП-8, кисневий балон з вентилем, блок легеневого автомата і редуктор, пристрій звукового сигналу, виносний манометр, гофровані трубки вдиху і видиху, корпус з кришкою і ременями. Крім того, в комплект входить набір інструменту і запасних частин.

Всі його вузли, за винятком клапанної коробки і лицьової частини, гофрованих трубок і манометра, розміщені в жорсткому металевому корпусі з кришкою, що відкривається.

Опір диханню системи протигаза із спорядженим патроном ХПВ (хімічний поглинач вапняний) при легеневій вентиляції 30 л/хв на вдиху з вимкненим звуковим сигналом складає не більше 35 мм вод.ст., з включеним – не більше 250, на видиху не більше 40.

Місткість кисневого балона – 1 л, робочий тиск – 200 кгс/см², безперервна подача кисню при тиску в балоні 200 – 30 кгс/см² – 1,4 ±0,2 л/хв.

Продуктивність легеневого автомата при користуванні ним як клапаном аварійної подачі кисню – не менше 40 мін.

Дихальний мішок є резервуаром для необхідної кількості повітря, що збагатило киснем, яким забезпечується нормальне дихання людини. Опір відкриттю запобіжного клапана мішка при постійному потоці 1,4±0,2 л/хв - 15-30 мм.вод.ст.

Опір відкриттю легеневого автомата при відсмоктуванні з дихального мішка 6 л/хв - 20-35 мм.вод.ст.

Тривалість дії регенеративного патрона РП-8 – не менше 2 годин. Перерва в роботі не впливає на захисну потужність хімпоглинача. Змінити патрон під час роботи в протигазі неможливо. Маса протигаза – близько 10 кг.

Протигаз КІП-8 працює за замкнутою (круговою) схемою. При видиху газова суміш з лицьової частини проходить через клапан видиху, гофровану трубку, регенеративний патрон, наповнений ХПВ, який очищає газову суміш, що видихається, поглинаючи вуглекислий газ. Далі обчищена газова суміш йде в дихальний мішок, де збагачується киснем, що поступає через дюзу легеневого автомата з кисневого балона.

При вдиху газова суміш, що збагатила киснем з дихального мішка через пристрій звукового сигналу, гофровану трубку і клапан вдиху поступає під лицьову частину.

У випадку, якщо кисню, що подається через дюзу, на вдих не вистачає і в дихальному мішку створюється розрядка (20-30 мм вод.ст.), відкривається клапан легеневого автомата і через нього подається кількість кисню, якої бракує. Якщо ж в дихальному мішку опиниться надмірна кількість газової суміші, то остання підбурюється через запобіжний клапан в атмосферу.

В аварійних випадках подача кисню в дихальний мішок може проводитися ручним байпасом. При натисненні на його кнопку відкривається клапан легеневого автомата, і кисень поступає з балона через редуктор в дихальний мішок.

Запас кисню в балоні контролюється за допомогою виносного манометра.

Звуковий сигнал (типу свисток) спрацьовує в двох випадках: якщо вентиль кисневого балона виявиться закритим або тиск в кисневому балоні менше 35-20 кгс/см².

Другим зразком ізолюючого апарату, що працює на стислому кисні є «Респіратор ізолюючий регенеративний на стислому кисні Р-30М» (Рис.25).

Респіратор призначений для захисту органів дихання людини від шкідливої дії непридатної для дихання атмосфери при виконанні аварійно-рятівних робіт.

Принцип дії респіратора заснований на поглинанні окислу вуглецю і вологи, що видихається людиною, і поповненні повітря киснем, яке вдихається шляхом постійної (дозованої) або легенево-автоматичної подачі його з балона. Дихання здійснюється за замкнутою маятниковою схемою.

Респіратор Р-30М є засобом захисту багаторазової дії. Склад: футляр для зберігання і носіння респіратора, регенеративний патрон, дихальний мішок з клапаном надмірного тиску, 2-літровий балон для кисню, два шланги вдиху і видих, теплообмінник.

Рис.25.

Технічна характеристика

1. Час захисної дії, хв., не менше - 240

2. Тиск кисню в балоні, МПа - 20

3. Робочий інтервал температур - -20 - +60

4. Маса спорядженого респіратора, кг - 11,0

5. Гарантійний термін зберігання, років - 1,5

6. Середній термін служби до списання, років - 10

4.2.5. Ізолюючі протигази на хімічно зв'язаному кисні (Рис.26. а, б, в).

Ізолюючі протигази на хімічно зв'язаному кисні призначені для захисту органів дихання, очей і шкіри обличчя людини при виконанні аварійних, газорятівних і відновних робіт в непридатній для дихання атмосфері незалежно від складу і концентрації шкідливих речовин в повітрі, а також при нестачі або відсутності кисню.

Принцип дії протигазів заснований на поглинанні діоксиду вуглецю і вологи, що видихається людиною, регенеративним продуктом і одночасним виділенням усередині протигаза кисню в кількості достатній для дихання. Протигази приводяться в дію за допомогою пускового пристрою, дихання в них здійснюється за замкнутою маятниковою схемою.

Ізолюючі протигази складаються з лицьової частини, регенеративного патрона, дихального мішка і сумки. Крім того, в комплект входять не пітніючи плівки або за бажанням споживача можуть постачатися утеплюючи манжети.

Лицьова частина оберігає органи дихання від дії навколишнього середовища, направляє повітря, що видихається, в регенеративний патрон і підводить обчищену від вуглекислого газу і що збагатила киснем газову суміш до органів дихання, а також захищає очі і обличчя.

В ізолюючому протигазі ІП-4 лицьова частина ШІП-28(к) має обтюратор, а сполучна трубка наглухо прикріплена до шолом-маски, крім того, на сполучній трубці є захисний чохол з козирком.

В ізолюючих протигазах ІП-4М, ІП-4МК лицьова частина – маска МІА-1. Вона відрізняється від шолом-маски ШІП-28(к) наявністю переговорного пристрою і підмасочника.

ІП-4М, ІП-4МК	ІП-5	ІП-6
Рис.26.а.	Рис.26.б.	Рис.26.в.

В лицьовій частині ШІП-М ізолюючого протигаза ІП-5 є підмасочник, який зменшує простір під шоломом, що знижує потіння скла окулярів, а спеціальна система кріплення підвищує герметичність його при роботі під водою.

Регенеративний патрон забезпечує отримання кисню для дихання, поглинання вуглекислого газу і вологи з повітря, що видихається. Корпус патрона споряджений регенеративним продуктом, в якому встановлений пусковий брикет. Пусковий брикет забезпечує виділення кисню, необхідного для дихання в перші хвилини.

Дихальний мішок служить резервуаром для газової суміші і кисню, що виділяється регенеративним патроном, що видихається. На ньому розташовані флянци, за допомогою яких приєднуються регенеративний патрон і клапан надмірного тиску. Останній випускає зайве повітря з системи дихання, а також необхідний для того, що б підтримувати в дихальному мішку потрібний об'єм газу під водою. В протигазі ІП-5 у разі браку газової суміші на вдих при роботі під водою передбачено пристосування додаткової подачі кисню.

Сумка призначена для зберігання і перенесення протигаза.

Запас кисню в регенеративному патроні дозволяє виконувати роботи в ізолюючому протигазі при важких фізичних навантаженнях протягом 45 хв., при середніх – 70 хв., а при легенях або в стані відносного спокою – 3 години.

Безперервно працювати в ізолюючих протигазах зі зміною регенеративних патронів допустимо 8 годин. Повторне перебування в них дозволяється тільки після 12-годинного відпочинку. Періодичне використовування протигазів – 3-4 години щодня протягом двох тижнів.

Протигази ІП-4 і ІП-5 надійно працюють в інтервалі температур від -40°С до +40°С.

Склад регенеративного патрона:

Перекис натрію - Nа₂О₂;

Надперекись натрію - Nа₂О₄.

Пусковий брикет містить надперекись калія К₂О₄.

Виділення кисню з регенеративного патрона відбувається в результаті хімічних реакцій з'єднання вуглекислого газу і води, що міститься в повітрі, що видихається, з перекисом натрію, і розкладанням під дією температури надперекисі натрію.

1) 2 Nа₂О₂ + 2 СО₂ = 2 Nа₂СО₃ + О₂ ↑ + Q

2) 2 Nа₂О₂ + 2 Н₂О = 4 NаОН + О₂ ↑ + Q

3) 2 Nа₂О₄ → 2 Nа₂О + 3 О₂ ↑

Реакція в пусковому брикеті

2 К₂О₄ + 2 Н₂SО₄ = 2 К₂SО₄ + 3О₂ ↑ + 2 Н₂О + Q

(Виділення кисню відбувається протягом 2 хв.).

Ізолюючі протигази ІП-4М, ІП-4МК, ІП-4МР комплектуються регенеративними патронами РП-4-01, РП-7, РП-7Б, РП-4Р і однією маскою МІА-1 (випускається 3-х ростов).

Ізолюючий протигаз ІП-6 комплектується регенеративним патроном РП-6 і лицьовою частиною МІА-1 з переговорним пристроєм.

Ізолюючий протигаз ІП-5

Використовується як аварійно-рятівний засіб для виходу із техніки, що затонула, методом спокійного спливання і виконання легких робіт під водою на глибині до 7 метрів, а також для захисту органів дихання, очей, шкіри особи і голови людини в непридатній для дихання атмосфері.

Протигаз комплектується регенеративним патроном РП-5М, двома брикетами додаткової подачі кисню (поставляються окремо), лицьовою частиною ШПИЛЬКА-м (випускається 3-х зростів), гофрованою трубкою, плівками які не пітніють і нагрудником.
