1.Введение

Автогенераторы (АГ) находят широкое применение в радиолокационной и радионавигационной аппаратуре, в устройствах вычислительной техники, систем связи, радиовещания и телевидения, в измерительных приборах и т. д. Одним из основных требований, предъявляемых к АГ, является обеспечение высокой стабильности частоты генерируемых колебаний, определяющей точность и разрешающую способность радиолокационных и радионавигационных систем, погрешность измерений в устройствах измерительной техники, качественные характеристики и надежность систем связи, радиовещания и телевидения.

Автогенератор — электронный генератор с самовозбуждением.

Автогенератор вырабатывает электрические (электромагнитные) колебания, поддерживающиеся подачей по цепи положительной обратной связи части переменного напряжения с выхода автогенератора на его вход. Это будет обеспечено тогда, когда нарастание колебательной энергии будет превосходить потери (когда петлевой коэффициент усиления больше 1). При этом амплитуда начальных колебаний будет нарастать.

Такие системы называют автоколебательными системами или автогенераторами, а генерируемые ими колебания — автоколебаниями. В них генерируются стационарные колебания, частота и форма которых определяются свойствами самой системы.

Автогенераторы применяются, например, в радиопередающих устройствах.

Существует 2 режима работы автогенератора: мягкий и жесткий режимы.

Мягкий режим характеризуется безусловным быстрым установлением стационарного режима при включении автогенератора.

Жесткий режим требует дополнительных условий для установления колебаний: либо большой величины коэффициента обратной связи, либо дополнительного внешнего воздействия (накачки).

Обзор схем включения транзисторов

Биполярным транзистором называется полупроводниковый прибор с двумя и более взаимодействующими p-n переходами. Биполярные транзисторы, наряду с полевыми, находят самое широкое применение в радиоэлектронной аппаратуре в качестве активных элементов радиоэлектронных схем.

Транзисторы выполняются как отдельные изолированные устройства в металлических, пластмассовых, стеклянных корпусах (так называемые корпусные транзисторы) и бескорпусные транзисторы, входящие в микросхемы.

Биполярный транзистор как усилительное устройство может быть представлен в виде четырехполюсника. В зависимости от того, какой из трех выводов транзистора является общим для входа и выхода четырехполюсника, различают схемы включения транзистора: с общей базой, с общим эмиттером, с общим коллектором.

Рис. 9 Включение транзистора по схеме а- с общей базой, б- с общим эмиттером, в- с общим коллектором

В случае включения транзистора в схему с общим эмиттером входным током является ток базы, а выходным – ток коллектора. В схеме включения транзистора с общей базой выходным током (как и в схеме с общим эмиттером) является ток коллектора, а входным – ток эмиттера.

Особое место из всех схем включения транзистора занимает схема с общим коллектором, где входным током является ток базы, а выходным – ток эмиттера. Так как нагрузка в схеме с общим коллектором включена в эмиттерную цепь, то эта схема чаще называется схемой эмиттерного повторителя.

История

В 1913 году Мейснер (Майснер) (Германия) изобрёл автогенератор на электронной лампе с трансформаторной положительной обратной связью.

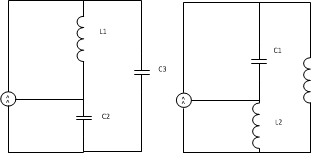

Позже были разработаны автогенераторы «ёмкостная трёхточка» и «индуктивная трёхточка»
