Технічна характеристика системи запалювання газ-24

Порядок запалювання	1-2-4-3
Тип розподільника	Р119-Б
Зазор між контактами переривника в мм	0.35-0.45
Натяг пружини переривника в гс	600±100
Максимальний кут випередження запалювання по кулачку переривника, забезпечуваний регуляторами, в градусах:
відцентровим	14-17
вакуумним	6,5-9,5
Частота обертання валика розподільника в хвилину з безперебійним іскроутворенням при роботі з котушкою запалювання Б115 на трьохелектродний розрядник при іскровому проміжку 7 мм (перевіряється на стенді при 20 ° С)	2200
Ємність конденсатора в мкф	0,17-025
Котушка запалювання	Б115
Свічки запалювання для двигуна моделі 24 Д (під 93 бензин)	А7,5-БС с длиной резьбы 12 мм (А17В)
Свічки запалювання для двигуна моделі 2401 (під 76 бензин)	А11-БС (А11)
Величина іскрового проміжку в свічках в мм	0,8-0,95
Подавітельние опору свічок	СЕ14
Опір розподільника	СЕ109

Освітлення та світлової сигналізації ГАЗ-24 До приладів освітлення й світлової сигналізації автомобіля відносяться фари, підфарники, задні ліхтарі, покажчики поворотів, ліхтарі стоянки, ліхтар освітлення номерного знака, лампи освітлення приладів, плафон освітлення кузова, підкапотна лампа, ліхтар багажника, переносна лампа, контрольні лампи (дальнього світла фар, покажчиків повороту, стояночного гальма та ін), а також вимикачі і перемикачі, службовці для управління зазначеними приладу.

Фары ГАЗ-24

В передних крыльях автомобиля ГАЗ-24 установлены двухсветные фары ФГ122-К, служащие для освещения участка пути перед автомобилем. Фара состоит из корпуса 9 (рис. 6), оптического полуразборного элемента, устройства для регулировки направления света и ободков 1 и 2. Стальной отражатель 5 оптического полуразборного элемента покрыт слоем алюминия по слою лака. Спереди оптический элемент закрыт стеклом-рассеивателем 5, внутри установлена фланцевая лампа 4. Сзади оптический элемент заканчивается крышкой со специальной штепсельной вилкой, на которую надета колодка с проводами к соединительной панели.

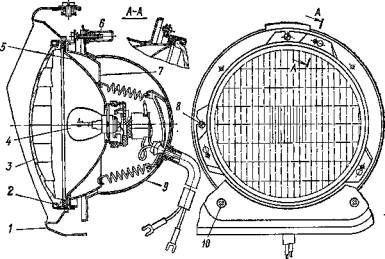

Рис. 6 Фары ГАЗ-24

1 - облицювальний обідок; 2 - обідок кріплення оптичного елемента; 3-розсіювач; 4 - лампа; 5 - відбивач; 6 - гвинт вертикальної регулювання; 7 - установче кільце; 8 - гвинт горизонтального регулювання; 9 - корпус; 10 - гвинт кріплення облицювального обідка.

Підфарники Підфарники (рис. 7) розташовані в передніх крилах автомобіля (насправді у фартусі - прим. Автора сайту). Вони служать для позначення габаритів автомобіля при стоянках вночі і при русі по освітлених вулицях, а також при перегорання ламп фар. Підфарники включаються центральним перемикачем світла.

Рис. 7 Підфарники

1 - розсіювач, 2 - лампа з - прокладка, 4 - корпус 5 - патрон

Плафон освітлення салону кузова Салон кузова висвітлюється плафоном ПК120 (рис. 8), який укріплений на спеціальному кронштейні, привареними до підсилювача даху кузова. Для зміни лампи необхідно попередньо зняти розсіювач, відвернувши два гвинти його кріплення. Плафон включається трьома вимикачами: одним ручним типу ВК24 і двома дверними ВК2-А.

Рис. 8. Плафон освітлення салону ГАЗ-24

1 - розсіювач, 2 - гвинт, з - клема, 4 - лампа, 5 - корпус

Задні ліхтарі ГАЗ-24

Комбіновані задні ліхтарі ФП120 розташовані на задніх крилах (мал. 182). У верхній частині ліхтаря за червоним розсіювачем помешен двухнітевая лампа 4. Перша нитка напруження служить для позначення габаритів автомобіля як на стоянки. так і в русі. Друга нитка розжарення загоряється при натисканні на педаль гальма і служить для попередження водіїв йде ззаду транспорту про гальмування.

У середній частині заднього ліхтаря за помаранчевим розсіювачем 5 розташована лампа покажчика повороту, яка включається вимикачем покажчиків повороту. У нижній частині ліхтаря за безбарвним розсіювачем 7 поміщена лампа, яка загоряється автоматично при включенні передачі заднього ходу.

Ліхтар освітлення номерного знака Ліхтар освітлення номерного знака встановлений за заднім буфером і забезпечений двома лампами

Ліхтар освітлення багажника Ліхтар ФП12 освітлення багажника встановлений на кришці багажника з внутрішньої сторони. Ліхтар оснащений лампою, яка загоряється автоматично при включеному центральному вимикачі світла. Включення і виключення світла здійснюється ртутним вимикачем, що знаходиться в патроні лампи.

Підкапотна лампа Підкапотна лампа ПД308 (лампа освітлення двигуна) розташована над двигуном. Лампа включається і вимикається при повороті важеля на її підставі

Лампи освітлення приладів Комбінація приладів висвітлюється п'ятьма лампами, поміщеними в спеціальних патронах. У гніздах патрони ламп утримуються пружинними тримачами. Тому при зміні лампи необхідно обережно потягнути за корпус патрона та витягти його з гнізда разом з лампою. Патрони такої ж конструкції застосовуються для контрольних ламп дальнього світла фар і покажчиків повороту.

Світлові покажчики повороту ГАЗ-24 Напрямок повороту автомобіля вказується лампами миготливого світла в передніх покажчиках повороту і в задніх ліхтарях. Перемикач покажчиків повороту типу П117 розташований на рульовій колонці під рульовим колесом Перемикач покажчиків повороту діє напівавтоматично: включається вручну водієм шляхом переміщення важеля і вимикається автоматично при виході автомобіля з повороту. Для того щоб покажчики повороту були більш помітні, їх лампи горять миготливим світлом. Це досягається включенням в електричний ланцюг покажчиків спеціального переривника поворотів.
