Taster:

3. Verstellpumpe – Fräsantrieb Oben gedrückt = Aus

Unten gedrückt = EIN Kontrolleuchte leuchtet

Beim Einlegen der Feststellbremse schaltet der Frä­santrieb automatisch Aus (Kontrolleuchte blinkt). Nach dem lösen der Feststellbremse bleibt der Frä­santrieb Aus. Der Taster muß für das Einschalten der Fräse nochmals betätigt werden.

3-STELLUNGS -TASTER:

Oben gedrückt = Schwimmstellung Geräte­träger hinten / seitlich links-rechts in Funk­tion. Kontrolleuchte leuchtet. Mitte neutral = Geräteträger fixiert Unten gedrückt = Mittenzentrierung Gerä­teträger hinten.

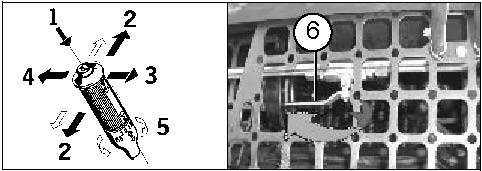

1 Signalhorn

Knopf drücken

2 Blinker

Links oder rechts ohne automatische Rückstellung. Schalterhebel über Anschlag hinaus bis zum Einra­sten betätigen.

3 Lichthupe

Hebel nach rechts drücken.

4 Auf und Abblenden Fernlicht = Hebel nach links drücken bis zum Einrasten. Abblendlicht = Hebel nach rechts drücken bis zum Einrasten.

5 Scheibenwischer Hülse am Schalterhebel drehen:

Stufe II = Schnell Stufe I = Normal Stufe 0 = Aus Stufe INT = Wischintervall

Scheibenwischer beheizen:

m Hebel 6 an der Frontseite in Pfeilrichtung schwenken.

Neue Wischintervall-Zeit programmieren: m Kombischalter 2 in Stufe 0 stellen.

m Taste 1 kurz drücken. Einmaliger Wischvorgang startet. m Gewünschte Wischintervall-Zeit abwarten und

Kombischalter 2 in Stufe INT stellen. Die Zeit zwischen drücken des Tasters und einschal­ten der Stufe INT ist programmiert.

1 Warn-und Kontrollsymbole warnleuchte

Achtung! Bremslüftkontrolle Feststellbremse

Lösedruck unter 120 bar abgefallen.

Kontrolleuchte bei:

Feststellbremse eingelegt.

KONTROLLEUCHTE Notfahrbetrieb!

Achtung! Von Elektronik- auf Hand­steuerung umgeschaltet

(siehe Kap. Elektrik).

WARNLEUCHTE Achtung! Fahrerhaus-Verriegelung nicht eingerastet.

KONTROLLEUCHTE Fräsentlastung (Up-pressure).

KONTROLLEUCHTE KONTROLLEUCHTE Fräswelle läuft.

Schwimmstellung hinten / seitlich

links-rechts (horizontal).

KONTROLLEUCHTE KONTROLLEUCHTE BLINKT Fräsantrieb eingeschaltet.

Kettenentspannung betätigt.

WARNUNG! Kein Fahrbetrieb zulässig

KONTROLLEUCHTE WARNLEUCHTE Schwimmstellung hinten.

Hydrauliköl unter dem

heben / senken (vertikal)

Mindestölstand

Zusätzliches akustisches Signal durch Summer.

WARNLEUCHTE

Hydrauliköltemperatur über maximum. Zusätzliches akustisches Signal durch Summer.

Nicht belegt

WARNLEUCHTE Ansaugluftvorwärmung AN

(siehe Kap. Dieselmotor)

KONTROLLEUCHTE Elektrische Heizung für Windschutz­scheibe eingeschaltet.

KONTROLLEUCHTE BLINKT Blinkerkontrolle links / rechts

KONTROLLEUCHTE Fernlicht eingeschaltet

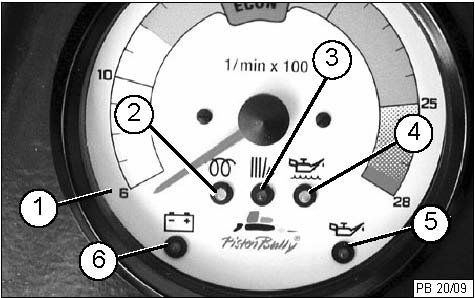

1 Drehzahlmesser

2 Ansaugluftvorwärmung

(siehe Kap. Dieselmotor)

WARNUNG! Bei Ertönen des akustischen Signals (Summer) hat ein Betriebszustand den min. bzw. max. zu- lässigen Wert erreicht: Fahrzeug anhalten – Fest- stellbremse einlegen – Ursache feststellen! Kein Fahrbetrieb zulässig.

3 Motorregelung - Kontrolleuchte

Leuchtet bei Motor - Steuerungsfehler Bei Aufleuchten, Fahrzeug bis zur nächstliegenden Werkstatt fahren. Reparatur darf nur durch sachkundige Personen durchgeführt werden.

4 Nicht belegt

5 Motoröldruckkontrolle

Bei Absinken des Öldruckes auf ein unzulässiges Maß ertönt ein akustisches Signal durch Summer.

6 Ladekontrolle

Kontrolleuchte leuchtet bei Fahrbetrieb!

1. - Fahrbetrieb beenden

2. - Ursache feststellen!

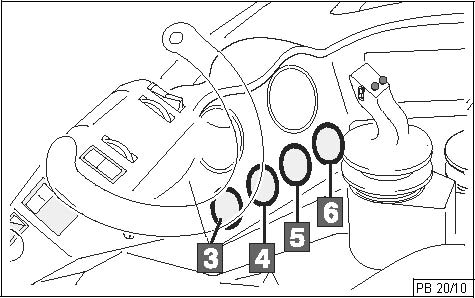

3 Frästiefen-Anzeige 0 = min. / 6 = max.

4 Kühlwassertemperatur -Motor:

5 Öldruck-Anzeige

Achtung! Bei Absinken des Öldruckes auf ein unzu­lässiges Maß ertönt ein akustisches Signal durch

Summer.

6 Schneeklappen-Anzeige KONTROLLEUCHTE

Kühlwasserstand

(Sonderausstattung)

unter dem Mindeststand.

Leuchtet die Kontrolleuchte:

1. - Betrieb einstellen. - Ursache beheben.

2. - Kühlwasser nachfüllen.

WARNUNG!

Verbrühungsgefahr! Kühlsystem steht unter Überdruck. Abhilfe: Schutzhandschuhe anziehen.

KONTROLLEUCHTE

Luftfilterkontrolle

Luftfilter überprüfen und ggf. erneuern.

Sicherheit

Technische

Überblick

Daten

Betrieb

Kontrolle

Bei Ertönen des akustischen Signals (Summer):

- Fahrbetrieb beenden.

Polar.12783.de

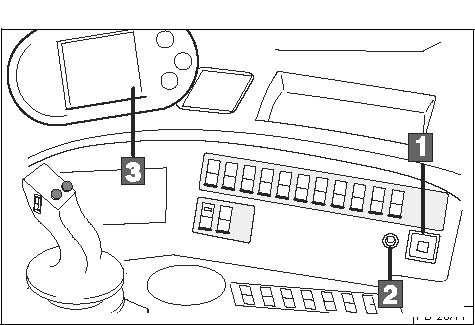

1	Außenspiegelverstellung
2	Steckdose: 24 Volt
3	Display SnowTronik (siehe Kap. Bedienung)

KIPPSCHALTER Rundumleuchte

KIPPSCHALTER Fahrlicht Oben gedrückt = AUS Mitte = Standlicht Unten gedrückt = Abblendlicht

STELLRAD Regulierung der Instrumenten-Beleuchtung.

KIPPSCHALTER KIPPSCHALTER Scheibenheizung vorne

Scheibenheizung hinten

Kontrolleuchte leuchtet.

Einschaltdauer zeitlich begrenzt auf ca. 10 min. bei laufenden Motor.Ist eine längere Einschaltzeit erfor­derlich, Taste erneut betätigen.

m Vor Einschalten der Scheibenheizung stark verei­ste oder zugeschneite Scheiben freimachen.

Durch den verhältnismäßig hohen Stromverbrauch wird die Batterie stark belastet. Scheibenheizung ab­schalten, sobald die Scheibe beschlagfrei oder abge­taut ist.

KIPPSCHALTER

Seitenscheibenheizung und

Außenspiegelheizung

KIPPSCHALTER Nebelscheinwerfer

Lesen Sie dazu die beigelegte Bedienungs­anleitung Xenon- Scheinwerfer.

KIPPSCHALTER Arbeitsscheinwerfer hinten Oben gedrückt = AUS Mitte = Abblendlicht Unten gedrückt = Fernlicht

KIPPSCHALTER Scheibenwischer hinten Oben gedrückt = AUS Mitte = Intervall Unten gedrückt = EIN

KIPPSCHALTER MIT ARRETIERUNG Geräteträger vorne Schwimmstellung

KIPPSCHALTER (Sonderausstattung)

Frontfrässchleuder seitlich verschieben.

Schalter Ein und Handsteuergeber nach

links oder rechts betätigen.

TASTER

Diesel-Motorleerlaufdrehzahl regeln Oben gedrückt = Drehzahl erhöhen Unten gedrückt = Drehzahl senken Hinweis: Drehzahlanzeige beachten

KIPPSCHALTER (Sonderausstattung) Gurtverriegelung

KIPPSCHALTER MIT ARRETIERUNG

Kettenspannung Oben gedrückt + entriegelt = Kettenent- spannung fixiert. Kontrolleuchte blinkt. Mitte = Kettenspannung in Funktion. Taster gedrückt = Entspannen der Kette Kontrolleuchte blinkt.

Vor dem Entspannen der Kette, Fahrzeug waag- recht abstellen und gegen Wegrollen sichern. Feststellbremse einlegen! Bei längeren Standzeiten des PistenBullys, Kette entspannen um unnötiges Überdehnen der Ketten- bänder zu vermeiden.

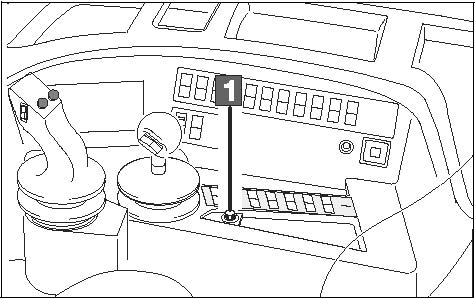

KIPPSCHALTER

Akustischer Warnalarm

Oben gedrückt: Warnalarm bei Vorwärsfahrt EIN

Unten gedrückt: Warnalarm für Vorwärts­fahrt AUS

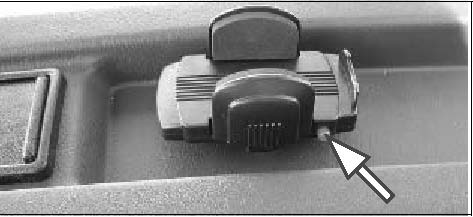

Handy-Halterung

VORSICHT! Elektronikschaden PistenBully! Das Benutzen von Handys in der Fahrerkabine bei laufendem Dieselmotor ist verboten.

Das Handy festklemmen über den Druckknopf (siehe Pfeil).
