In Kurzform zusammengefaßte Gegenmaßnahmen

Randwallbildung links und rechts:

1. - Drehzahl zu hoch.

2. - Tiefeneinstellung zu tief.

3. - Anpreßstellung statt Schwimmstellung eingeschaltet.

4. - Zylinder-Geräteträger verstellt.

5. - Fräswellen stehen still.

Piste optisch nicht in Ordnung:

-Fräse zu hoch eingestellt (Tiefenverstellung).

1. - Drehzahl zu nieder.

2. - Hebel nicht in Rasterstellung (Schwimmstellung).

3. - Fahrgeschwindigkeit zu hoch.

4. - Keine ebene Fläche mit U-Schild (Fräse liegt auf Buckel auf.

Fahrzeug bleibt fast stehen:

1. - Fräse zu tief.

2. - Drehzahl zu hoch.

Bedienung

-Zylinder-Geräteträger versehentlich verstellt.

1. - Drehrichtung auf Gegenlauf.

2. - Fräswellen stehen – verstopft, verklemmt, angefroren.

Starke Vibrationen im Fahrzeug nach Einschalten der Fräse:

-Welle unwuchtig, Zahn fehlt – durch sachkundiges

Fachpersonal instandsetzen lassen. -Schnee angefroren – entfernen.

- Unwucht bedeutet Vibration – Schrauben lösen sich, Lager werden zerstört – Unwucht beseitigen!

Anwendungen:

1. - Gebrauch des Räumschildes bei steilen Neuschneepisten

2. - Einebnen von ausgewaschenen Pisten

3. - Einebnen von Buckelpisten

4. - Anlegen einer Trasse

Vorsicht!

Materialverschleiß durch Belastung! Bei Schubarbeiten den Heckgeräteträger ganz anhe- ben.

Um der modernen Pistenpflege gerecht zu werden,

bedarf es des Front-Räumschildes. Mit ihm können Buckelpisten eingeebnet und Schnee verschoben werden. Außerdem ist das Räumschild eine wichtige Aufstiegshilfe bei Neuschnee und bietet Schutz gegen eventuelles Abgleiten. Deshalb sollte das Räumschild immer montiert bleiben.

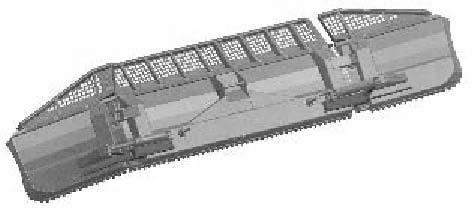

Einebnen von Buckelpisten

Zum Einebnen von niedrigen Buckeln oder Wellen sollte mit dem Räumschild in der sogenannten Schwimmstellung gefahren werden. Dabei liegt das Räumschild nur mit dem Eigengewicht auf dem Un­tergrund auf, eine hydraulische Anpressung erfolgt nicht.

Die Aggressivität des Schildes wird hier mit dem Nei­genzylinder eingestellt. Das muß sehr sorgfältig ge­schehen, da bei zu starker Neigung ein zu tiefes Einstechen des Räumschildes erfolgt.

Größere Buckel sollten ohne Schwimmstellung in etwa halber Höhe angefahren werden, daß der Schnee nach vorwärts in das Buckeltal fällt. Auch hier sollte möglichst mit dem Neigenzylinder die Schnit-

Bedienung

tiefe eingestellt werden und weniger mit der Auf- und Abwärtsbewegung des Räumschildes. Somit wird mit Sicherheit eine glatte Piste hinterlassen.

Ideal ist, wenn sich eine Schneerolle vor dem Schild aufbaut und somit Unebenheiten automatisch aus­geglichen werden.

Anlegen einer Trasse

Am zweckmäßigsten ist es hier, den abschüssigen Hang oben quer anzufahren und mit dem seitlich ge­schwenkten Schild eine flache Trasse zu schieben.

Es ist empfehlenswert, daß am Anfang mit wenig Schnee angefangen wird und mit weiterer Vorwärts­fahrt immer mehr Schnee mitgenommen wird. Auf diese Weise kann die ganze Länge durchfahren wer­den.

Der seitlich talwärts geschobene Schnee wird zwangsläufig die Trasse verbreitern und mehr Si­cherheit bieten.

Gebrauch des Räumschildes bei steilen Neuschneepisten

Bei Neuschneepräparierung benötigt man das Räum­schild nicht nur um Schnee zu schieben, sondern um auch eine gute Gewichtsverteilung und eine Flächen­pressung zu erzielen. Als Aufstiegshilfe kann das Räumschild eingesetzt werden, indem bei einer Steil­fahrt, kurz bevor sich der Pisten Bully eingräbt, ange­halten und mit abgesenktem Räumschild rückwärts gefahren wird. Dabei wird die Stufe geglättet. Bei er­neutem Anfahren kommt man jetzt bei angehobenem Räumschild einige Meter weiter, so daß auf diese Art schwer zu befahrende Steigungen überwunden wer­den können.

Einebnen von ausgewaschenen Pisten

Eine Folge des heutigen Skilaufs ist, daß der Skifah­rer den Schnee abträgt und am tiefer gelegenen Ende der Piste anhäuft. Es ist das Ziel, die Piste wie­der mit einer möglichst gleich hohen Schneedecke zu belegen. Dazu muß der Schnee wieder von unten nach oben geschoben werden. Eventuell Pisten Bully mit Winde zum Einsatz bringen.

Durch das Schwenken des Räumschildes ergibt sich eine Schrägstellung, wodurch der Schnee abgleiten kann und somit weiter nach innen gelangt. Dieses Abgleiten kann beim 12-Wege-Schild durch entspre­chendes Einstellen der Seitenwangen verbessert werden. Unter Zuhilfenahme der Verstellmöglichkei­ten kann das Räumschild ideal dem Gelände ange­paßt werden. Somit gelingt ein effektiver Schneetransport.

Speziell für den Anfänger sei hier gesagt, daß viel und schnell nicht immer besser ist. Je nach Beschaf­fenheit des Geländes muß der Fahrer selbst ent­scheiden, ob ein Abwärtsschieben sinnvoll ist oder ob dadurch evtl. nur noch mehr Schnee verloren geht. Die richtige Position des Glättebrettes hängt von der Schneebeschaffenheit ab.

Eine gut präparierte Piste hat keine Schneehaufen, keine Randwälle und eine optisch schöne Zeichnung.

Bedienung

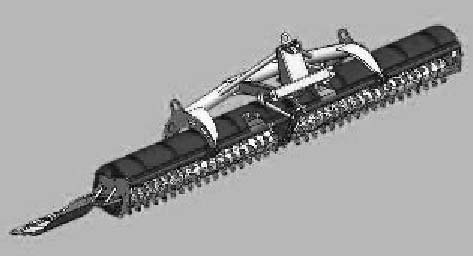

Die Multiflex - Schneefräse ist eine Weiterentwick­lung der bewährten Schneefräse 2000, die eine noch schonendere Bearbeitung des Schnees ermöglicht.

Sie paßt sich durch den beweglichen Neigungswinkel bis zu 20⁰ den natürlichen Geländekonturen an.

Jede der beiden Fräsenteile wird durch eine Drei­punktlagerung auf dem Gelände geführt und läßt so­mit eine „naturnahe“ Piste entstehen.

Beide Fräswellen werden durch einen Hydraulikmo­tor angetrieben und sie sind über eine Gleichlaufge­lenkwelle miteinander verbunden, um die gleiche Drehzahl und das gleiche Drehmoment an beiden Wellen zu gewährleisten.

Die speziell konstruierten Fräswellen und Finisher bewirken eine optimale Schneeverteilung, die bei al­len Einsatzbedingungen eine stets geschlossene Pi­stenzeichnung erreichen lassen.

Starrstellen der Multiflex-Fräse

Wenn beabsichtigt ist, eine ebene Fläche herzustel­len (keine Geländeanpassung), kann die Multiflex-Fräse starr gestellt werden.

Starrstellung hydraulisch (Sonderausstattung):

P Multiflex-Fräse auf ebenem Gelände ablegen.

P Taster Fräse - Starrstellung (Sonderausstattung) betätigen bis Hydraulikzylinder ganz ausgefahren ist.

Bedienung

unten gedrückt = Starrstellung „EIN“

Starrstellung aufheben (entriegeln)

Multiflex-Fräse auf ebenem Gelände ablegen.

Taster Fräse- Starrstellung betätigen bis Hydraulik­zylinder ganz eingefahren ist.

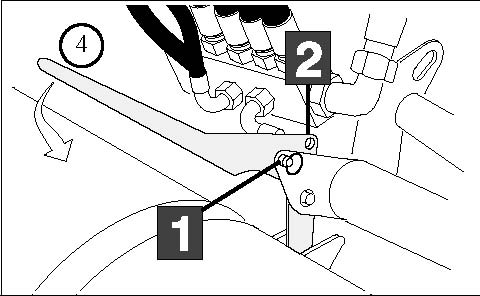

Starrstellung manuell (Serie): _{Starrstellung aufheben}

Verstellhebel 4 in Pos. 1 Verstellhebel 4 in Pos. 2 Mit Sicherungsstift sichern. Mit Sicherungsstift sichern.

Kippschalter- Fräse - Starrstellung oben gedrückt = Starrstellung „AUS“

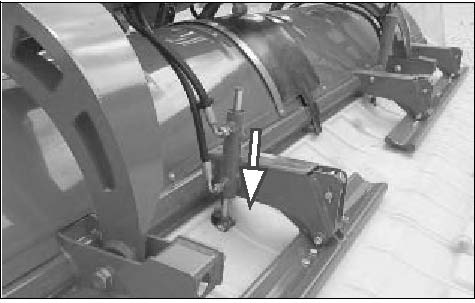

Schneeklappenverstellung- Fräse

Mit der Schneeklappenverstellung hat man die Mög­lichkeit den Schneedurchlauf der Fräse variabel über Taster zu verändern.

Schneeklappe eingefahren:

Man erreicht damit, das z.B. bei vereister Piste, Eis­brocken mehrmals durch die Fräswelle laufen und so­mit optimal zerkleinert werden.

TASTER

oben gedrückt = Schneeklappe ausfahren unten gedrückt = Schneeklappe einfahren

Situationshilfe! Schneeklappen sind unterschiedlich ausge- fahren. Abhilfe: 1 - 2 Minuten Taster gedrückt hal- ten. Die Zylinder werden gleich ausgerichtet.

P Bei Bergfahrt ist die Fräse grundsätzlich im Gleichlauf und mit einer Drehzahl zu fahren, bis die Piste den gewünschten Anforderungen ent­spricht.

Eine zu hohe Fräsdrehzahl erfordert eine entspre­chend hohe Leistung, die für den Antrieb des PistenBully nicht mehr zur Verfügung steht.

P Bei Talfahrten mit extremem Gefälle kann zur Stabili­sierung des PistenBully die Fräswelle im Gegenlauf be­trieben werden.
