1 Blinkleuchte 2 fernlicht / standlicht 3 abblendlicht

4 Nebelscheinwerfer 5 suchscheinwerfer 6 rundumleuchte 7 blinkleuchte 8 schlUßLicht hinten

9 - 10 ARBEITSSCHEINWERFER HINTEN

HINWEISE HALOGEN-XENON

WARNUNG!

Augenverletzung durch grelles Licht! Nicht direkt in das grelle Licht schauen.

WARNUNG!

Gesundheitsgefährdung durch Gase! Zerbricht die Xenon Lampe in einem geschlosse- nem Raum, muß der Raum für mindestens 20 Minuten gelüftet und verlassen werden.

VORSICHT!

Elektronikschaden Vorschaltgerät! Anhaltende Startschwierigkeiten, die sich durch ein Flackern der Gasentladungslampe zeigen, können zur Zerstörung der Elektronik im Vor- schaltgerät führen. Bei Flackerzustand sofort abschalten!

VORSICHT!

Bruchgefahr Scheibe! Erhitzte Scheibe nicht mit Flüssigkeit reinigen.

Die Glasscheibe gelegentlich im kalten Zustand säubern.

Keine aggressiven oder kratzende Reinigungsmit­tel verwenden.

Sicherheitshinweise zum Austausch der Xenon Lampe:

Scheinwerfer vor dem Lampenwechsel immer aus­schalten und von der Versorgungsspannung tren­nen.

Nicht in die Lampenfassung hineingreifen.

Die elektrische Verbindung zwischen Scheinwerfer und Vorschaltgerät führt Hochspannung und darf nicht getrennt werden.

Das Vorschaltgerät darf niemals ohne Lampe be­trieben werden, da es zu gefährlichen Span­nungsüberschlägen an der Lampenfassung kommen kann, die zur Beschädigung führen kann.

Die Lampe vor dem Austausch abkühlen lassen.

P Benutzen Sie beim Lampenwechsel eine Schutz­brille und Sicherheitshandschuhe.

P Splittergefahr!

Der Glaskörper der Xenon Lampe steht unter

Druck.

P Die Lampe nur am Sockel anfassen.

Xenon Lampe nur im geschlossenen Scheinwerfer betreiben.

Die ausgetauschte Xenon Lampe als Sondermüll entsorgen.

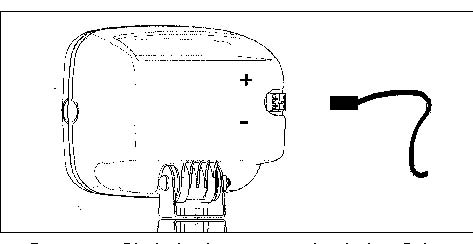

Elektrischer Anschluß:

P Vor dem Anschliessen generell Stromkreis über

Batterietrennschalter unterbrechen. Benutzen Sie zum elektrischen Anschluß ausschließ­lich die vorinstallierte Leitung.

Warnung!

Schneid - Quetschgefahr Bei laufendem Motor Sicherheitsabstand zu drehende Teile einhalten.

P Die Kontrollarbeiten vor der Fahrt sind strikt einzu­halten.

P Kontrollarbeiten nur bei abgestelltem Motor und waagrechter Abstellfläche ausführen.

P Die an den Meßstellen vorgesehenen Öl- Kühl­wasserstand Markierungen (Meßstab, Überlauf­schraube usw.) müssen genau eingehalten werden.

Betriebsstoffe:

	nicht auf die Haut bringen (Schutzhandschuhe tra­
	gen, durchtränkte Kleidung wechseln).
	nicht einatmen bzw. einnehmen (Vergiftungsge­
	fahr).
	unterschiedlicher Art nicht mischen.

Betriebsstoffe nicht verschütten (Gefahr von Boden- und Gewässerschäden). Nicht unsachgerecht ent­sorgen (länderspezifische Vorschriften beachten).

.

Bedienung

Kühlwasser überprüfen, sowie nachfüllen nur im kal­ten Zustand.

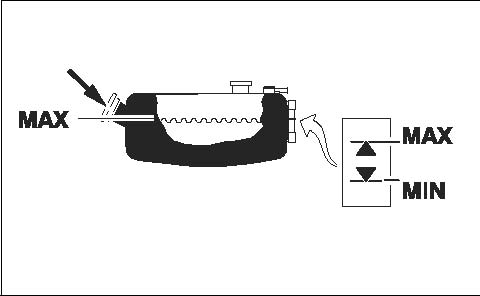

P Kühlwasserstand am Schauglas des Ausgleichs­behälters kontrollieren. Der Wasserstand muß zwischen Min.- und Max.- Markierung liegen.

P Frostsicherheit des Kühlwassers prüfen, (siehe Betriebsstoffe).

P Verbindungsschläuche im Kühl- und Heizungssy­stem auf Dichtheit prüfen.

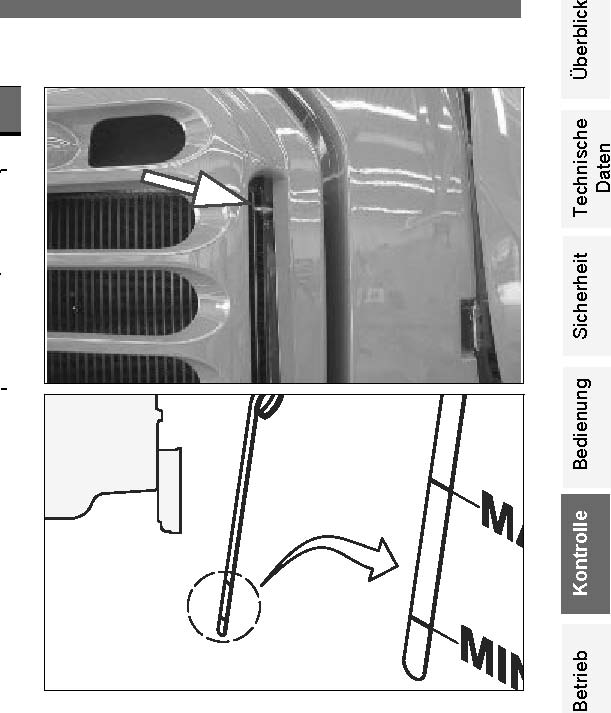

P Die Ölstandskontrolle überprüfen Sie am Ölmeß­stab.

P Öl nachfüllen bei stehendem Motor und waag­rechter Standfläche des PisteBullys.Der Ölstand muß am Ölmeßstab zwischen Min.- und Max.- Markierung liegen.

Nur freigegebenes Motorenöl nachfüllen (siehe Be­triebsstoffvorschrift).

P Hydraulik-Öl nur im warmen Zustand prüfen und nachfüllen.

P Der Ölstand muß zwischen Min.- und Max.-Mar­kierung sein.

Nur freigegebenes Hydrauliköl nachfüllen (siehe Be­triebsstoffvorschrift).

Es besteht die Gefahr, daß Eispartikel die Schau­feln des Turboladers beschädigen können bei: Temperaturen unter -10^O C Pulver- oder Staubschnee hoher Luftfeuchtigkeit

Bei Temperaturen über 0^O C Ansaugluft- Klappe in Pos. 2 stellen, ansonsten Leistungsverlust am Die­selmotor.

Umluftklappe einstellen:

Fahrerhaus kippen. Die Ansaugluft - Klappe befindet sich am Luftfilter.

Ansaugluft - Klappe einstellen

Pos. 1 = Luftansaugung Motorraum.

Pos. 2 = Frisch- Luft (Kaltluft).

Bedienung

P Beleuchtungs- und Blinkanlage sowie Rundum­blitzanlage kontrollieren, wenn erforderlich in­standsetzen. Dabei Hinweis für die Rundum­blitzanlage (Hochspannung) beachten.

P Defekte Glühlampen und Sicherungen ersetzen.

P Wischeranlage, Hupe und Rückfahralarm prüfen.

Betreiben Sie niemals den PistenBully ohne funktio­nierende Warn- und Rundumblitzlichtanlage..

P Sichtprüfung an Ketten und Laufrädern durchfüh­ren, auf Reifenschäden achten.

P Sichtprüfung an Befestigung der Zusatzgeräte (Splinte, Bolzen, Muttern) durchführen.

P Sichtprüfung an Hydraulikanlage (Fahr- und Zu­satzhydraulik) Hydraulikleitungen, Kupplungen, Schläuche, Arbeitszylinder auf Dichtheit und Scheuerstellen prüfen.

P Keine Personen im Gefahrenbereich.

P Motor starten – Feststellbremse einlegen: Kontrol­leuchte leuchtet auf.

P Fahrtrichtungsschalter bzw. Fahrhebel auf „Vor­wärts” schalten und Motordrehzahl kurz auf 2.000¹/min. Der PistenBully darf sich nicht vor­wärts bewegen!

Bei einer deffekten Feststellbremse darf nicht ge­fahren werden.

P Beim Lösen der Feststellbremse muß die Kontrol­leuchte im Kombiinstrumet erlöschen.

P Tägliche Kontrollarbeiten durchführen.

P Antriebsriemen am Motor (Viscolüfter, Drehstrom­generator) auf Riemenspannung und Beschädi­gung überprüfen (siehe Motorenhersteller Betriebsanleitung).

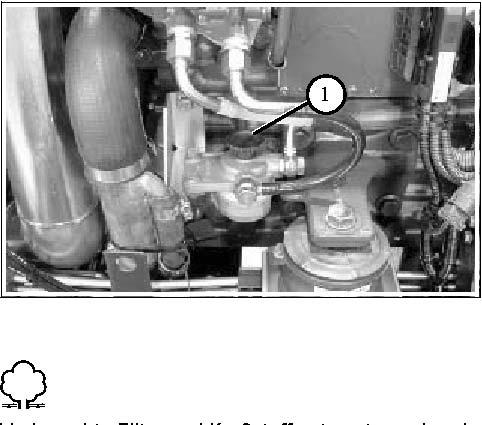

P Filtergehäuse 1 aufdrehen und Filtereinsatz ent­nehmen und in sauberem Dieselkraftstoff mit wei­chem Pinsel reinigen.

Stark verschmutzter bzw. beschädigter Filtereinsatz erneuern.

P Dichtring für Filtergehäuse prüfen, ggf. erneuern.

Filtereinsatz in Filtergehäuse einsetzen und an­schrauben. Anziehdrehmoment 10 Nm.

Bedienung

Auf richtigen Sitz des Dichtrings achten. Verbrauchte Filter und Kraftstoffreste entsprechend den am Einsatzort geltenden Vorschriften entsor­gen.

Kettenspannung kontrollieren:

P Auf waagrechtem schneebedecktem Boden.

P Mit nicht beladenem Fahrzeug und abgesenkten Zusatzgeräten.

P Nachdem die Kettenspannung durch Hin- und

Herfahren ausgeglichen wurde.

Die richtige Kettenspannung ist vorhanden, wenn

sich das obere Teil der Kette in der Mitte etwa

40 – 50 mm anheben läßt.

P Zustand der Kettenbänder, Kettenschlösser, Spurbügel und Stege kontrollieren, beschädigte Teile ersetzen.

Funktions und Anzeigekontrolle durchführen. Fahr- und Triebwerk auf abnormale Geräusche prüfen. Sichtkontrolle Rauchentwicklung am Auspuff.

Bei ungewöhnlicher Rauchentwicklung Luftfilterein­satz überprüfen.

Radbefestigung und Reifendruck prüfen.

Anziehdrehmomente
