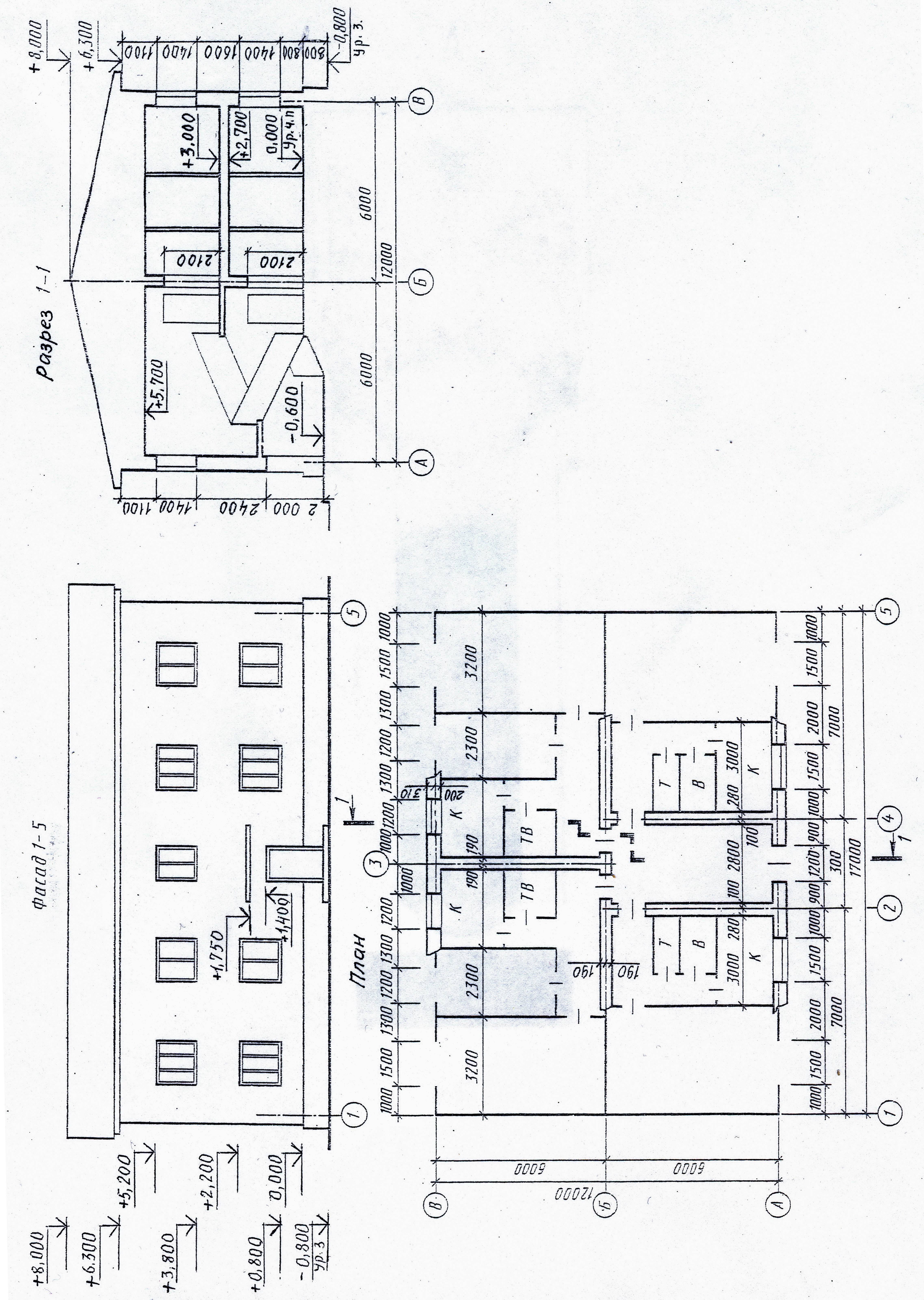

9 Варианты графических заданий

1

2

3

4

5

6

7

8

9

10

Библиография

1. ГОСТ Р 21.1101-2009 СПДС. Основные требования к проектной и рабочей документации. – М.: Изд-во стандартов, 2008

2. ГОСТ 21.501-97 (2002) СПДС. Правила выполнения архитектурно-строительных рабочих чертежей. – М.: Изд-во стандартов, 1994

3. Общесоюзный строительный каталог типовых конструкций и изделий для всех видов строительства: Сборник 3.01.ЖГ-1, т.3. – Минск: ЦИТП, 1982

4. Короев Ю.И. Строительное черчение и рисование / Ю.И. Короев. – М.: Высшая школа, 1983

5. Каминский В.П., Георгиевский О.В., Будасов Б.В. Строительное черчение: Учеб. для вузов / О.В. Георгиевский. – М.: Архитектура – С, 2006

6. Брилинг Н.С., Балягин С.Н. Справочник по строительному черчению. – М.: Стройиздат, 1987

7. Кириллова Т.И., Елькина Л.Ю., Оконишникова Н.С. Архитектурно-строительный чертёж: Учеб.пособие.- Екатеринбург: УГТУ – УПИ, 2007

Приложение А.

(справочное)

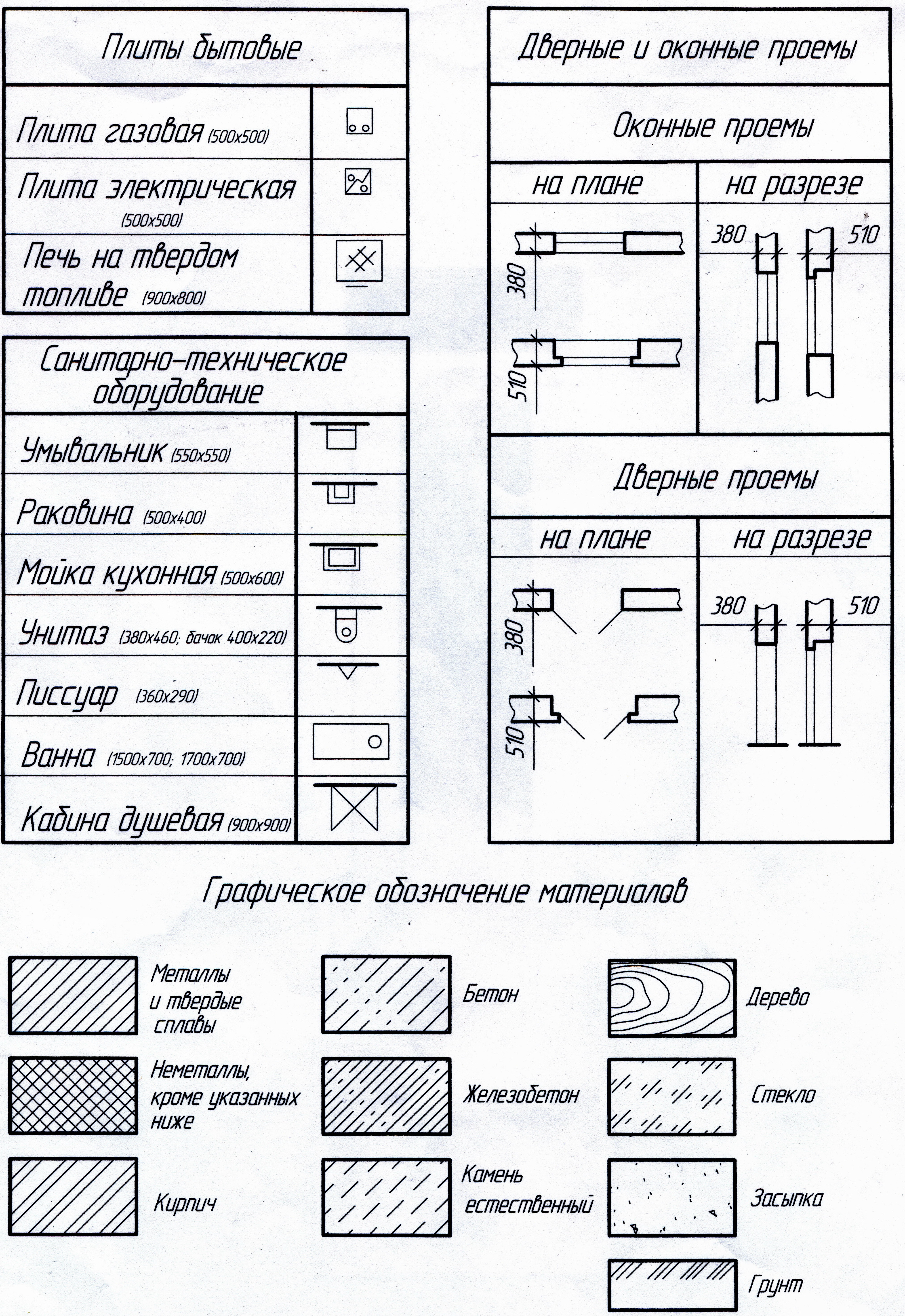

Условные графические обозначения

на строительных чертежах

Приложение Б

(справочное)

Рекомендации по выбору размеров дверей

и сантехнических кабин

Ширина В, мм Высота Н, мм Применение

Двери наружные

1200 2100

Двери внутренние

однопольные

600 2100 санузлы

700 2100 кухни

800 2100 комнаты

900 2100 комнаты, вход

в квартиру

двупольные

1300 2100 в большие

1500 2100 комнаты
