Министерство общего и профессионального образования ГБОУ СПО СО «Уральский колледж строительства, архитектуры и предпринимательства» Cтроительное черчение Учебно-методическое пособие для студентов дневной и заочной форм обучения специальностей 270802 «Строительство и эксплуатация зданий и сооружений» и 270101 «Архитектура» Тема: Архитектурно-строительный чертёж Екатеринбург 2012 Разработал преподаватель Оконишникова Н.С.

Рецензенты: Н.Д. Цыганкова, препод. ГБОУ СПО СО «УКСАП»

Л.Ю. Стриганова, к. пед. наук, доц. кафедры инженерной графики УрФУ

Учебно-методическое пособие предназначено для студентов, впервые приступающих к выполнению архитектурно-строительных чертежей. Для выполнения чертежей с использованием средств САПР необходимо получить дополнительные сведения о работе в рекомендованном графическом пакете (AutoCAD, КОМПАС). Последовательность выполнения изображений в компьютерной графике с использованием 3D-моделей значительно отличается от приведённой в данном пособии, что объясняется принципиально иным подходом к формированию чертежа.

Содержание работы

На листе формата A2 вычертить план, разрез и фасад здания с использованием САПР (AutoCAD 2011 или КОМПАС V13).

1. Распределение учебных часов, отведенных на выполнение задания

   1.1	Объяснение, выдача задания	- 2 часа
   1.2	Вычерчивание плана здания	- 4 часа
   1.3	Вычерчивание упражнения "Разрез по лестничной клетке" (ф А4, карандаш).	- 2 часа
   1.4	Вычерчивание трёхмерной модели здания и фасада	- 4 часа
   1.5	Вычерчивание разреза здания.	- 2 часа
   1.6 1.7	Оформление чертежа: компоновка листа, нанесение размеров и элементов оформления Вывод на печать	- 2 часа - 1 час
   	Всего	17 часов

2. Основные чертежи здания

Чертежи планов, фасадов и разрезов зданий являются основными, т.к. они дают основное представление о здании.

ФАСАДЫ - виды здания спереди, сзади, справа и слева.

ПЛАН ЗДАНИЯ - разрез горизонтальной плоскостью, прове­денной через оконные и дверные проемы несколько выше подо­конника или на высоте одного метра от заданной отметки.

РАЗРЕЗ ЗДАНИЯ - называется ПОПЕРЕЧНЫМ, когда секущая плоскость перпендикулярна к продольным стенам.

PAЗPEЗ ЗДАНИЯ - называется ПРОДОЛЬНЫМ, когда секущая плоскость параллельна продольным стенам здания.

КОНСТРУКТИВНЫЙ УЗЕЛ - деталь плана или разреза, выпол­ненная в более крупном масштабе, чем основное изображение.

3. Последовательность выполнения задания

   0. Ознакомьтесь с данным пособием и с заданием, предложенным для исполнения.

   1. Подготовьте бумагу для чертежа: нанесите линии формата А2, рамки, основной надписи.

   2. Продумайте общую компоновку чертежа с учетом масштабов изображений, размерных линий, координационных осей и названий изображений.

   4. Примерная компоновка листа:

0.

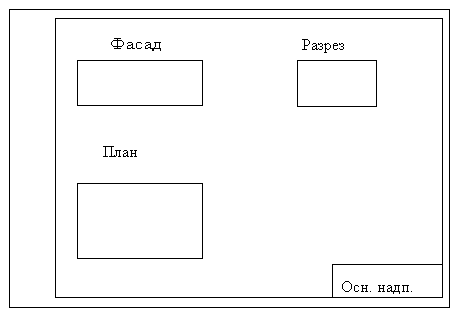

Рисунок 1 – Компоновка листа

0. 4. Основная надпись

0.

а

б

а - форма; б – образец заполнения

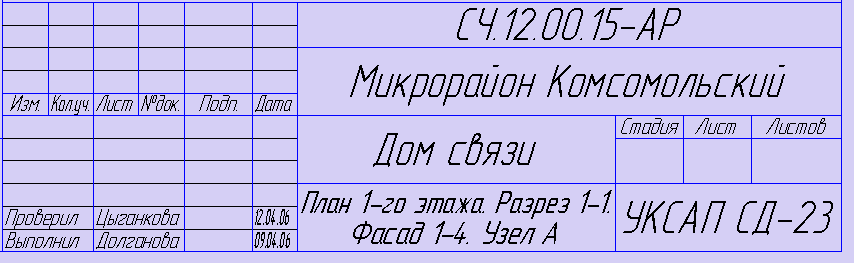

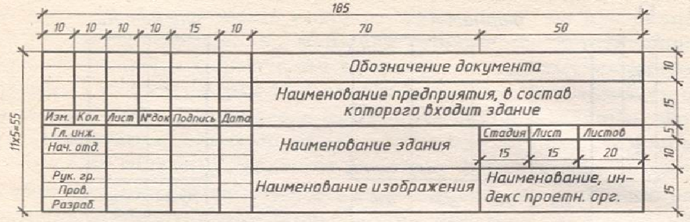

Рисунок 2 – Основная надпись

ПРИМЕЧАНИЕ: При выполнении строительных чертежей применяются следующие масштабы:

1:50, 1:100, 1:200 - для планов, фасадов и разрезов;

1:5, 1:10, 1:20 - для конструктивных узлов.

5. Порядок вычерчивания плана

После общей компоновки листа приступаем к вычерчиванию плана здания.

4.1 Наносим координационные оси стен и колонн. При этом оси, расположенные вдоль здания, маркируют снизу вверх буквами русского алфавита, а оси, проходящие поперек здания, - слева направо - арабскими цифрами. Цифры и буквы, обозначающие оси стен, нужно писать шрифтом №5 в кружках диаметром 6-12 мм. Марки координационных осей, как правило, выносят на нижнюю и левую стороны плана.

4.2 Наносим толщину наружных стен, вычерчиваем колонны, столбы, внутренние капитальные стены в соответствии с привязкой элементов к осям.

4.3 Наносим оконные и дверные проемы в стенах и перегородках, показываем открывание дверей. Угол наклона полотна двери к плоскости стены 45°.

4.4 Вычерчиваем перегородки.

4.5 Наносим сантехническое и прочее оборудование.

4.6 Наносим необходимые размерные линии:

4.6.1 Проводим внешние размерные линии (цепочки) с расстоянием 7-10 мм между ними. Первая размерная линия проводится на paсстоянии 15-20 мм от контура плана.

На первой размерной линии проставляют размеры оконных и дверных проемов и простенков между ними.

На второй - размеры между смежными осями, на третьей - размеры между крайними осями.

4.6.2 Внутренние размерные линии проводят на расстоянии 8…10 мм от стены или перегородки. На них проставляют размеры помещений, толщины перегородок и внутренних стен, размер привязки проемов в перегородках к ближайшим поверхностям стен.

4.7 Размеры на плане проставляются в мм. Стрелки на концах размерных линий рекомендуется заменить на засечки (2-4мм, 45°).

В ысота размерных цифр 3,5 мм. Высотные отметки на планах наносят в прямоугольнике или на полке линии выноски. В этих случаях отметки указывают со знаком " + " или " - ". Например: +1,500

4.8 В каждом помещении на плане указывают площадь комнаты в м² Цифры наносят над чертой без указания единиц измерения, располагая ее в правом нижнем углу комнаты, например: 26,3

4.9 В дверных проемах указываем марки типов дверных заполнений арабскими цифрами в кружках диаметром 5 мм (1)

4.10 Линии обводки плана: стены, колонны, столбы обводятся толщиной S (0,6-0,8мм), перегородки - S/2, все остальное (окна, двери, оборудование) - S/3.

4.11 Штриховка материала стен, если он одинаков, не выполняется. Если стены кирпичные, а колонны ж/бетонные, то следует указать материал колонн. Если каркас ж елезобетонный, а стены из панелей, то штрихуют кирпичные вставки, если они имеются.

4.12 Название изображения выполняется по типу:

План /для одноэтажных жилых и общественных зданий/:

План первого этажа /для малоэтажных зданий/;

План 2-9 этажей /для типовых этажей многоэтажных зданий/;

План на отм. +3.600 / для промышленных зданий/.

Рекомендуется шрифт №7. Надпись не подчеркивается.

4.13 На плане следует дать название помещений (исключение - планы жилых зданий). Шрифт №5 строчный. Если названия выносятся в специальную экспликацию помещений, необходимо проставить номера помещений в кружках диаметром 8 мм шрифтом №5.

4.14 Лестницу вычерчивать одновременно с построением ее на разрезе.

Последовательность выполнения плана приведена на рисунке 3.

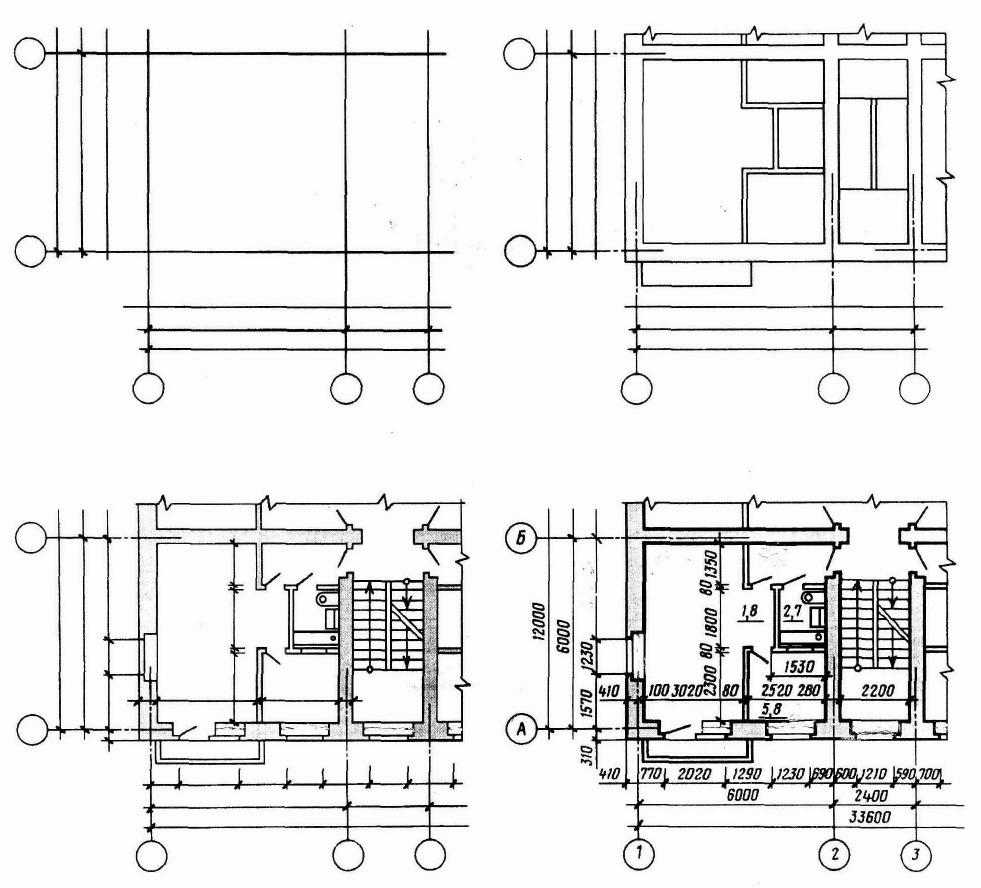

Рисунок 3
