Характеристика применяемых материалов и изделий

Для кладки стен применяется кирпич керамический рядовой пусто­телый утолщенный. В качестве наружной облицовки используется кирпич пустотелый лицевой утолщенный керамический по СТБ 1160-99 или пусто­телый лицевой утолщенный силикатный по СТБ 1228-2000.

Предельные отклонения от номинальных размеров и формы не должны превышать величин, приведенных в таблице 4

Таблица 4

Наименование параметра	Допускаемые отклонения ря­довых изделий	Допускаемые отклонения ли­цевых изделий
	керамических	керамических	силикатных
Длина, мм	±5	±4	±2
Ширина, мм	±4	+3	±2
Толщина, мм	±3	±2	±2
Неперпендикулярность граней отнесенная к длине этих граней, %, не более	2	1,2	Непараллель­ность граней -2 мм
Непрямолинейность ребер, мм - по плашку - по ложку - по тычку	3 4 3	3 3 2	Ребра должны быть прямоли­нейными

Толщина наружных стенок пустотелых кирпичей должна быть неменее 12мм для керамического кирпича, не менее 10 мм -для силикатного. На кирпичах не допускаются дефекты внешнего вида, размеры и число которых превышают приведенные в таблице 5

Таблица 5

Вид дефекта	Число,шт
	кера­миче­ских	сили­катных
Для рядовых кирпичей
Отбитости углов и ребер глубиной более 5мм и длиной от 10 до 15 мм	2	-
Трещины протяженностью до 30 мм по плашку пустотелых кирпичей не более чем до первого ряда пустот длиной на всю толщину кирпича: на ложковых гранях на тычковых гранях	1 1	-
Отбитости углов и ребер глубиной более 5мм и длиной от 5 до 15 мм	1	не до­пуска­ются
Трещины протяженностью до 30 мм по плашку пустотелых кирпичей не более чем до первого ряда пустот длиной на всю толщину кирпича: - на одной лицевой ложковой грани - на одной лицевой тычковой грани	не допускаются не допускаются
Заусенцы высотой более 5мм	не допускаются
Отдельные трещины длиной до 30 мм на 1дм^ лицевой поверхности	2	не до­пуска­ются

Известковые включения, вызывающие после пропаривания кир­пичей разрушение поверхностей в виде отколов глубиной более 6 мм, не допускаются.

На поверхности рядовых кирпичей допускается наличие отколов по наибольшему измерению от 5 до 10 мм в количестве не более 3 шт.

Для лицевых кирпичей отбитости, посечки и отколы от известко­вых включений, видимые с расстояния 10м на открытой площадке при дневном освещении на лицевых поверхностях (одной тычковой и одной ложковой), не допускаются. На остальных поверхностях допускаются как для рядовых кирпичей.

Количество половняка в партии должно быть не более 5% для керамических кирпичей, 2% - для лицевых силикатных. Водопоглощение для рядового и лицевого пустотелого кирпича должно быть не менее 6%. Контрольную проверку качества кирпича осуществляют госу­дарственные или ведомственные инспекции по качеству или потребитель в присутствии представителя-изготовителя в соответствии с указаниями СТБ 1160-99 и СТБ 1228-2000. Каждая партия поставляемых кирпичей должна сопровождать­ся документом о качестве, в котором указывается:

• наименование предприятия-изготовителя и (или) его товарный знак;

• наименование и условное обозначение кирпича;

• номер и дата выдачи документа;

• номер партии и количество отгружаемых кирпичей;

• масса кирпичей;

• водопоглощение;

• удельная эффективная активность естественных радионуклидов;

• теплопроводность кирпича.

Транспортирование кирпича должно производиться с примене­нием в качестве средств пакетирования поддонов типа "ПОД" по ГОСТ 18343-80.

Допускается транспортирование кирпичей автомобильным транспор­том технологическими (разреженными) пакетами без поддонов с примене­нием в качестве средств пакетирования скрепляющих устройств (съемных и стационарных) в кузовах автотранспортных средств.

Погрузка и выгрузка пакетов кирпича должна производиться механизированным способом при помощи специальных грузозахватных устройств.

Погрузка кирпича навалом (набрасыванием) и выгрузка их сбрасыва­нием не допускается.

На поддонах кирпичи должны быть уложены на "плашок" или на "ложок" таким образом, чтобы обеспечить устойчивость пакета в процессе транспортирования.

Кирпич должен храниться пакетами на поддонах по ГОСТ 18343-80 в сплошных одноленточных штабелях в один ярус. Допус­кается установка пакетов друг на друга не выше двух ярусов для рядовых кирпичей (рисунок 2).

Растворы строительные должны приготавливаться в соответствии с требованиями ГОСТ 28013-89 по технологической документации, утвер­жденной в установленном порядке. При кладке стен из пустотелого кирпича должен применяться раствор, подвижность которого соответствовала бы погружению стандартного конуса не более чем на 7-8 см.

Растворная смесь, отпущенная на объект строительства, должна соответствовать ГОСТ 28013-89.

Предприятие-изготовитель должно сопровождать раствор документом о качестве, в котором указывается:

• наименование и адрес изготовителя;

• дата и время изготовления смеси;

• марка раствора;

• вид вяжущего;

• количество смеси;

• подвижность смеси;

• наименование и количество добавок;

• обозначение стандарта, по которому изготовлен раствор.

Документ о качестве раствора должен быть подписан представителем предприятия-изготовителя, ответственным за технический контроль.Потребитель имеет право выполнять контрольную проверку ка­чества растворной смеси в соответствии с требованиями ГОСТ 28013-89.

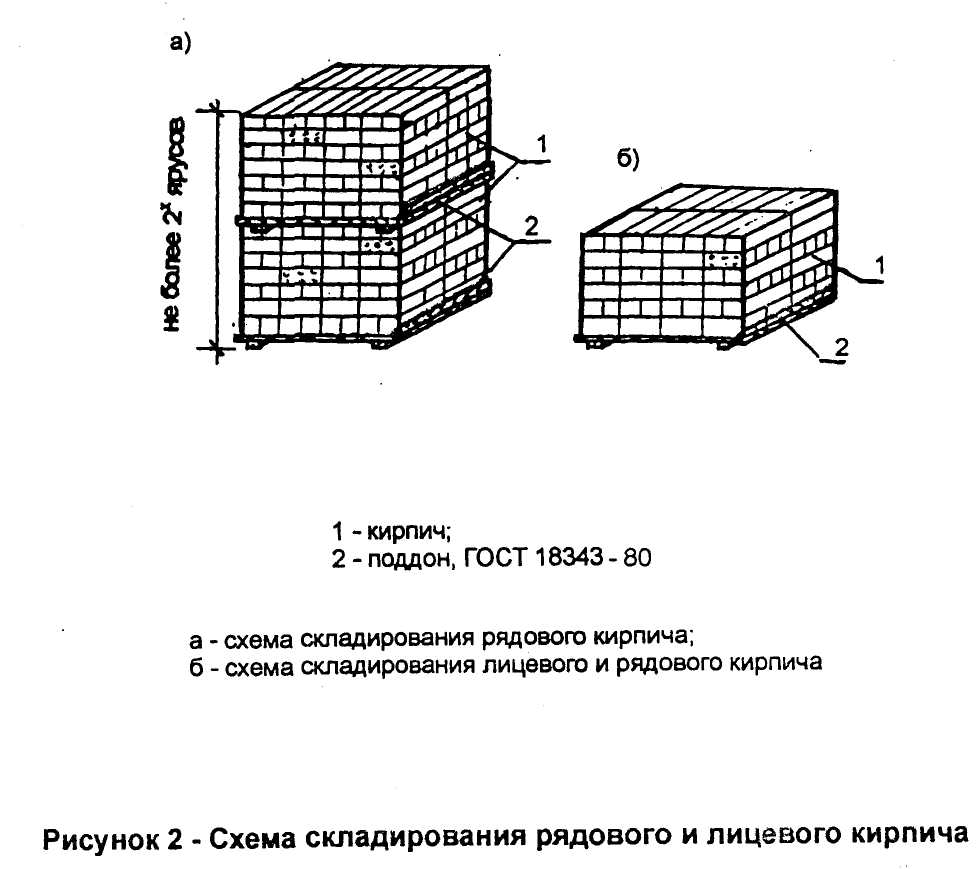

1 – кирпич; 2 – поддон ГОСТ 18343 – 80;

а – схема складирования рядового кирпича; б – схема складирования лицевого и рядового кирпича.

Рисунок 2. Схема складирования лицевого и рядового кирпича.

Если при проверке качества строительного раствора окажется, что он не соответствует хотя бы одному из технических требований стандарта, партию раствора бракуют. Растворные смеси должны доставляться потребителю в авто­транспортных средствах, исключающих потери цементного молока. Доставленная на строительную площадку растворная смесь должна быть разгружена в смеситель-перегружатель. Допускается разгруз­ка в другие емкости при условии сохранения заданных свойств растворной смеси.

Плиты пенополистирольные типа ПСБС-25 применяют в качестве тепловой изоляции.

Номинальные размеры плит должны быть:

• по длине - от 900 до 5000 мм с интервалом через 50 мм;

• по ширине - от 500 до 1300 мм с интервалом через 50 мм; -по толщине- 100мм.

Плиты должны изготавливаться в соответствии с требованиями ГОСТ 15588-86 по технологическому регламенту, утвержденному в уста­новленном порядке. Плиты должны иметь правильную геометрическую форму. Разность диагоналей не должна превышать, мм:

• для плит длиной до 1000 - 5;

• свыше 1000 до 2000 - 7; -свыше 2000-13.

На боковой грани пакета или плиты должна быть нанесена мар­кировка, содержащая штамп ОТК предприятия-изготовителя, тип и марку плиты. Каждую партию плит сопровождают документом о качестве, в котором указывают:

• наименование предприятия-изготовителя;

• дату изготовления;

• наименование продукции и номер партии;

• марку и тип плит;

• количество плит в партии и в каждом пакете;

• обозначение стандарта;

• штамп ОТК.

Плиты утеплителя поставляют упакованными в транспортные пакеты. Высота сформированного пакета не должна превышать 0,9м. Паке­ты с плитами транспортируют в крытых транспортных средствах в соответ­ствии с правилами перевозки грузов, действующими на каждом виде транс­порта. Плиты должны храниться в крытых складах. Допускается хране­ние под навесом, защищающем плиты от воздействия атмосферных осад­ков и солнечных лучей. При хранении под навесом плиты должны быть уложены на подкладки, при этом высота штабеля не должна превышать Зм.

Для соединения наружного и внутреннего слоя стены применяют стеклопластиковые связи диаметром 6 мм по СТБ 1103-98 с шайбами по ГОСТ 11371-78. Стеклопластиковые связи поставляют на объект строительства в готовом виде. Транспортируют любым видом транспорта, упакованными в пакеты с обязательной обвязкой шпагатом или другим обвязочным мате­ риалом. Масса пакета - не более 25 кг. Стеклопластиковые связи принимают партиями. При входном контроле качества отбирают не менее 5% от партии.

Проверяют диаметр стержней, длину стержней, установку шайб, на­личие документа о качестве. Хранят стеклопластиковые связи в закрытых сухих помещениях с относительной влажностью воздуха не более 60%, в упаковке завода- изготовителя.

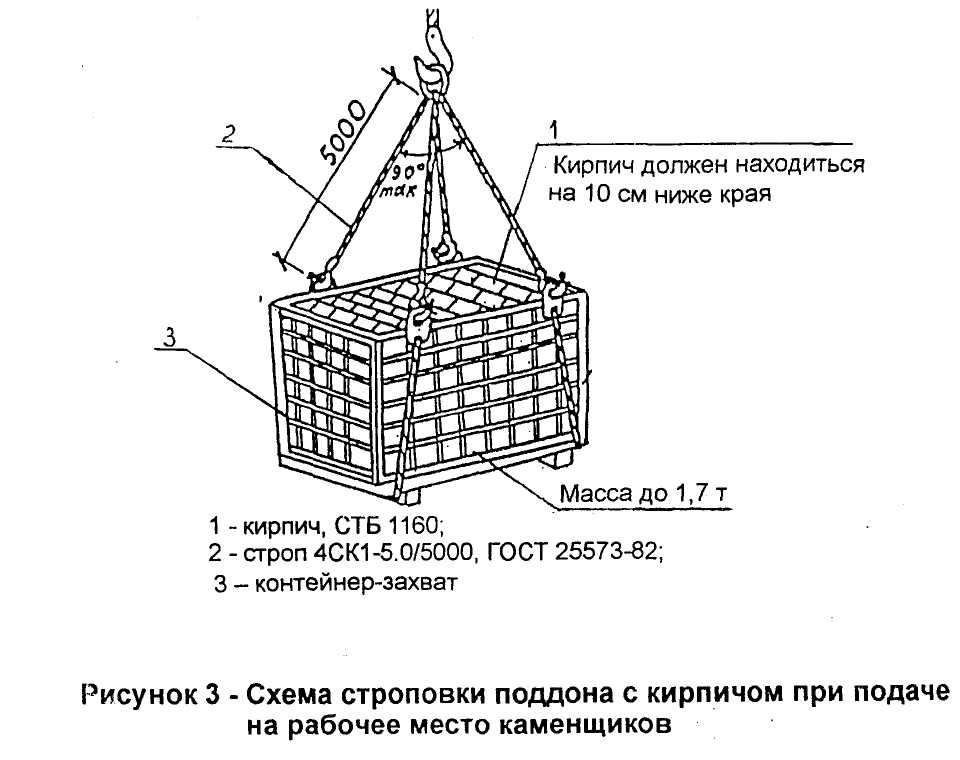

1 – кирпич; 2 – стоп; 3 – контейнер-захват.

Рисунок 3. Схема строповки поддона с кирпичом при подаче на рабочее место каменщиков.

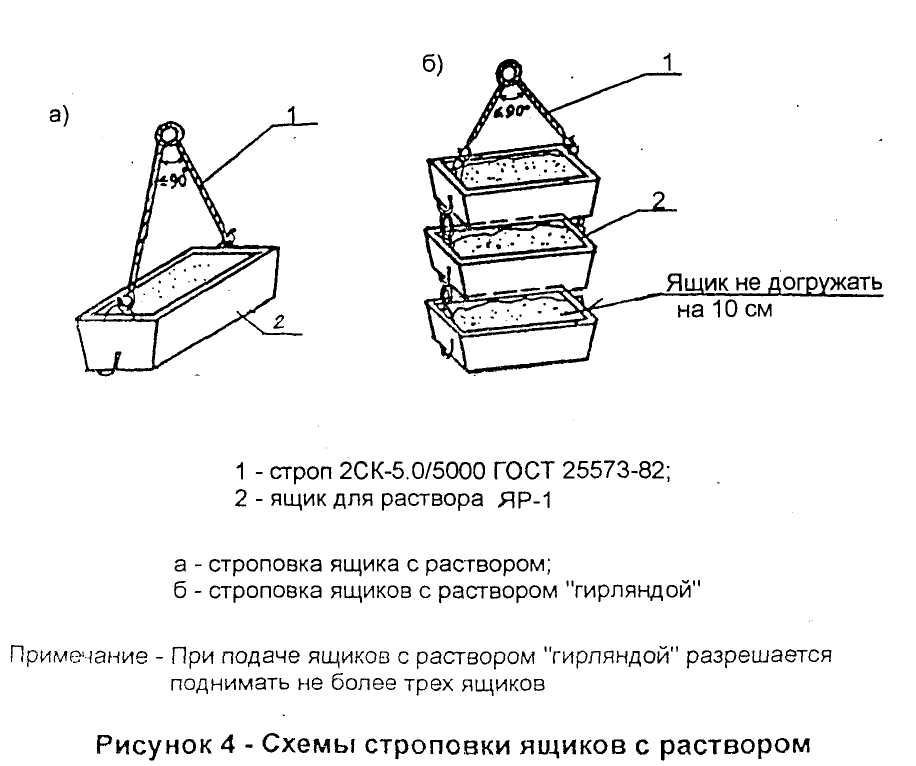

1 – строп; 2 – ящик для раствора; а – строповка ящика с раствором; б – строповка ящиков с раствором «гирляндой».

Рисунок 4. Схемы строповки ящиков с раствором.

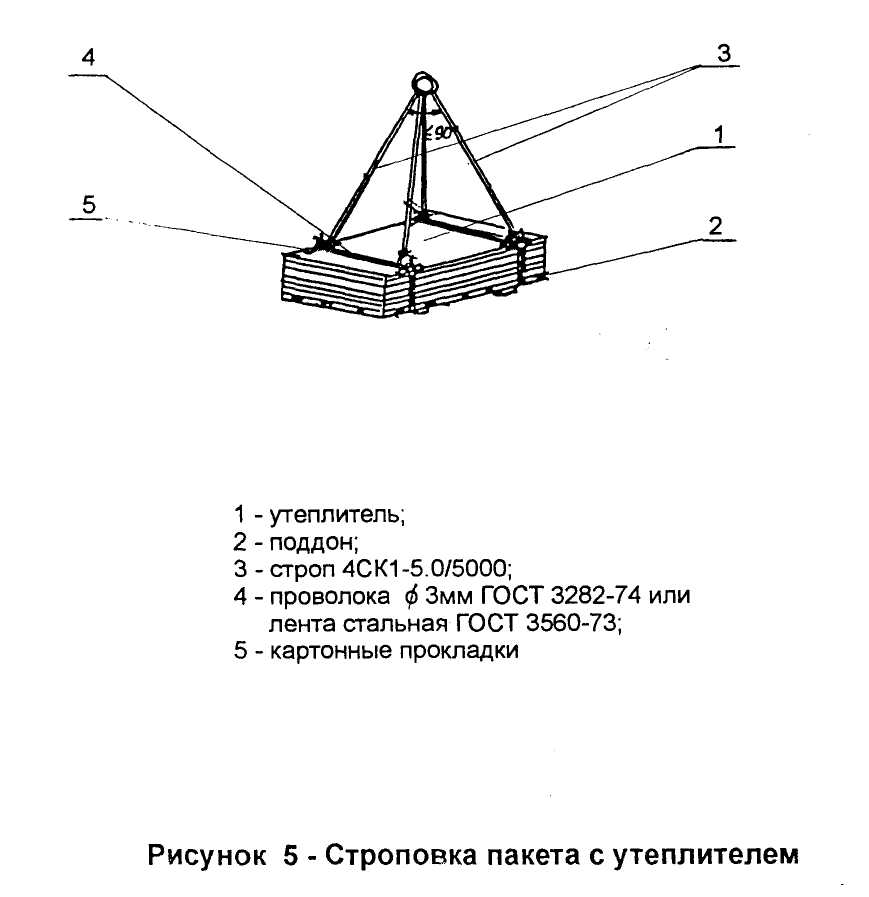

1 – утеплитель; 2 – поддон; 3 – строп; 4 – проволока Ø3мм или лента стальная; 5 – картонные прокладки.

Рисунок 5. Строповка пакета с утеплителем.
