11.11 Расчет последовательной коррекции
ЛАЧХ последовательного корректирующего звена (регулятора) рассчитывается по формуле:
(11.79)
На рисунке 11.14 приведена ЛАЧХ Lрег. Данную характеристику можно разложить на 5 звеньев: 2 апериодических Lрег1, Lрег4, 2 одинаковых форсирующих Lрег2, Lрег3 и усилительное Lрег5 (рисунок 11.14). Соответственно передаточная функция последовательного корректирующего звена:
(11.80)
где Kрег=27;
с;
с;
с.
11.12 Расчет параллельной коррекции
Параллельное корректирующее устройство введем в систему электропривода в виде гибкой обратной связи, охватываемой тиристорный преобразователь. Для обеспечения заданной точности регулятор представляется упрощенно в виде пропорционального звена с коэффициентом, рассчитанным в п. 11.7.
На рисунке 11.15 приведена исходная структурная схема с параллельной коррекцией. Таким образом, тиристорный преобразователь является звеном, охваченным параллельной коррекцией (Lохв=Lп). А неохваченной частью пропорциональный регулятор, двигатель и обратная связь по скорости:
L
(11.81)
При построении параллельной коррекции разомкнутая нескорректированная ЛАЧХ рассчитывается с учетом пропорциональной части регулятора:
L
(11.82)

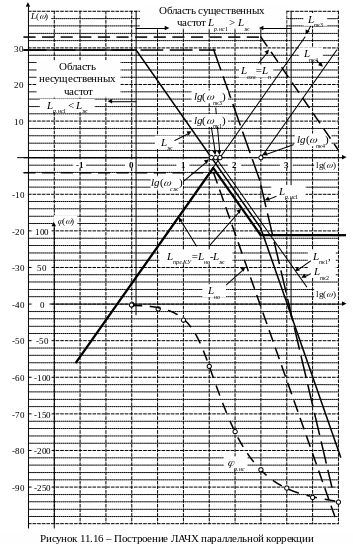

На рисунке 11.16 показано построение ЛАЧХ параллельного корректирующего устройства.
Для того, чтобы ЛАЧХ параллельного корректирующего устройства имела наиболее простой вид, изменим наклон желаемой ЛАЧХ в области высоких частот (при lg()>3) на минус 40 дБ/дек – параллельно неохваченной ЛАЧХ.
Определяется область существенных частот, где Lр.нс1 > Lж. В этой области ЛАЧХ параллельного корректирующего устройства равна:
L
(11.83)
В области несущественных частот строим ЛАЧХ коррекции как продолжение из области существенных частот.
Характеристику параллельной коррекции можно разложить на 4 звена: 2 одинаковых апериодических Lпк1, Lпк2, 1 дифференцирующее Lпк3 и 1 форсирующее Lпк4.
Соответственно передаточная функция параллельного корректирующего звена:
(11.84)
где
с;
с;
с.
11.13 Построение скорректированных разомкнутых и замкнутых лафчх
11.13.1 Разомкнутая скорректированная лафчх с последовательной коррекцией
Уточним разомкнутую скорректированную ЛАЧХ Lр.ск.псл более точным построением ЛАЧХ регулятора:
(11.85)
где Lрег1.ут=
20lg(
)
– ЛАЧХ апериодической составляющей;
Lрег2.ут=
20lg(
)
– ЛАЧХ форсирующей составляющей;
Lрег3.ут=
20lg(
)
– ЛАЧХ форсирующей составляющей;
Lрег4.ут=
20lg(
)
– ЛАЧХ апериодической составляющей;
Lрег5= 20lg(Kрег).
Следовательно:
L
(11.86)
Расчет значений ЛАЧХ Lр.ск.псл приведен в таблице 11.6. Значения Lр.нс берутся из графика ЛАЧХ разомкнутой нескорректированной (рисунок 11.12).
Таблица 11.6 – Расчет разомкнутой скорректированной ЛАЧХ
lg() |
, с-1 |
Lрег1.ут, дБ |
Lрег2.ут, дБ |
Lрег3.ут, дБ |
Lрег4.ут, дБ |
Lрег.ут дБ |
Lр.нс дБ |
Lр.ск.псл дБ |
-1.5 |
0.0316 |
0.0 |
0.0 |
0.0 |
0.0 |
28.6 |
0.6 |
29.2 |
-1 |
0.1 |
0.0 |
0.0 |
0.0 |
0.0 |
28.6 |
0.6 |
29.2 |
-0.5 |
0.316 |
-0.3 |
0.0 |
0.0 |
0.0 |
28.3 |
0.6 |
28.9 |
0 |
1.0 |
-2.1 |
0.0 |
0.0 |
0.0 |
26.5 |
0.6 |
27.1 |
0.5 |
3.16 |
-8.6 |
0.0 |
0.0 |
0.0 |
20.0 |
0.6 |
20.6 |
1 |
10.0 |
-18.1 |
0.3 |
0.3 |
0.0 |
11.1 |
0.6 |
11.7 |
1.5 |
31.6 |
-28.0 |
2.3 |
2.3 |
0.0 |
5.2 |
0.6 |
5.8 |
2 |
100.0 |
-38.0 |
9.0 |
9.0 |
-0.4 |
8.2 |
-16.2 |
-8.0 |
2.5 |
316.2 |
-48.0 |
18.5 |
18.5 |
-3.2 |
14.4 |
-36.6 |
-22.2 |
3 |
1000.0 |
-58.0 |
28.5 |
28.5 |
-10.8 |
16.8 |
-66.6 |
-49.8 |
3.5 |
3162.3 |
-68.0 |
38.5 |
38.5 |
-20.4 |
17.2 |
-96.6 |
-79.4 |
4 |
10000.0 |
-78.0 |
48.5 |
48.5 |
-30.4 |
17.2 |
-126.6 |
-109.4 |
Разомкнутая скорректированная ЛФЧХ рассчитывается по формуле:
(11.87)
где
- ФЧХ апериодического звена коррекции;
- ФЧХ форсирующих звеньев коррекции;
- ФЧХ апериодического звена коррекции;
рег=рег1+рег2+рег3+рег4 – ФЧХ регулятора;
р.нс – разомкнутая нескорректированная ФЧХ (рисунок 11.12).
Данные расчета разомкнутой скорректированной ЛФЧХ приведены в таблице 11.7.
Уточненная разомкнутая скорректированная ЛАФЧХ показана на рисунке 11.17.
Таблица 11.7 – Расчет разомкнутой скорректированной ЛФЧХ
lg() |
, с-1 |
рег1, град |
рег2, град |
рег3, град |
рег4, град |
рег, град |
р.нс, град |
р.ск.псл, град |
-1.5 |
0.0 |
-1.4 |
0.0 |
0.0 |
0.0 |
-1.4 |
-0.1 |
-1.5 |
-1 |
0.1 |
-4.5 |
0.2 |
0.2 |
0.0 |
-4.1 |
-0.2 |
-4.3 |
-0.5 |
0.3 |
-14.1 |
0.5 |
0.5 |
-0.1 |
-13.2 |
-0.7 |
-13.9 |
0 |
1.0 |
-38.5 |
1.5 |
1.5 |
-0.2 |
-35.7 |
-2.1 |
-37.8 |
0.5 |
3.2 |
-68.3 |
4.8 |
4.8 |
-0.6 |
-59.3 |
-6.5 |
-65.8 |
1 |
10.0 |
-82.8 |
14.8 |
14.8 |
-1.9 |
-55.1 |
-21.2 |
-76.3 |
1.5 |
31.6 |
-87.7 |
39.9 |
39.9 |
-6.0 |
-13.9 |
-79.9 |
-93.8 |
2 |
100.0 |
-89.3 |
69.3 |
69.3 |
-18.3 |
31.0 |
-169.8 |
-138.8 |
2.5 |
316.2 |
-89.8 |
83.2 |
83.2 |
-46.2 |
30.4 |
-217.7 |
-187.3 |
3 |
1000.0 |
-89.9 |
87.8 |
87.8 |
-73.1 |
12.6 |
-250.4 |
-237.8 |
3.5 |
3162.3 |
-90.0 |
89.3 |
89.3 |
-84.5 |
4.1 |
-263.7 |
-259.6 |
4 |
10000 |
-90.0 |
89.8 |
89.8 |
-88.3 |
1.3 |
-268.0 |
-266.7 |
