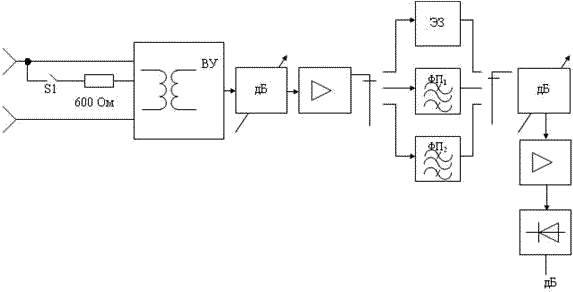

40. Измерение шумов в каналах связи. Схема псофометра.
Псофометры обычно обеспечивают измерение напряжений в пределах 0,05 мВ ... 3В. Так, измеритель шумов ИШС-НЧ позволяет измерять помехи в диапазоне 0,1 мВ ... 3 В. (-90 ... +10 дБ).
При измерении псофометрической ЭДС в канале ТЧ оба его конца должны быть замкнуты на резисторы с сопротивлением, равным характеристическому сопротивлению линии. Поскольку при измерении псофометрического напряжения входное сопротивление псофометра должно быть 600 Ом, то для согласования применяется переходной симметрирующий трансформатор. При этом псофометрическая ЭДС будет равна удвоенному значению псофометрического напряжения. В тех случаях, когда характеристическое сопротивление канала не равно 600 Ом и он замкнут на согласованное сопротивление, следует производить пересчет приведенного напряжения по формуле^ U'псоф=Uпсоф.изм
Напряжение шума измеряют с интервалом 1 мин. Показания отсчитываются за период 5 с. При измерениях фиксируют средний уровень помехи и не учитывают отдельные резкие отклонения стрелки псофометра. На основании полученных результатов измерений вычисляют мощности, соответствующие измеренным направлениям, и определяют среднее арифметическое значение псофометрической мощности шума за 1 ч.
Напряжение шумов измеряют широкополосными ИУ с помощью измерительных фильтров с полосой пропускания 60 ... 108 кГц с относительным затуханием в полосе непропускания более 60 дБ. На основании результатов измерений определяют среднеарифметическое значение уровня шума за 1 ч. Норма Lш=-35 дБм0 в точке нулевого относительного уровня соответствует мощности шума Рш=330 000 пВт на эталонной цепи протяженностью 2500 км.
41. Характериограф, схема и принцип работы.
Характериограф-автоматич.измеритель затухания,усиления АЧХ 4-х полюстника.
При вкл. прибора в сеть запускается МВБР.МВБР запускает генератор развертки(ГР) и кварцевый генератор(КГ).Во время прямого хода пилообразного И работает генеретор качающейся частоты.ГКЧ вырабатывает частотно-модулир-й сиганал,то есть сигнал с изменяющейся частотой и не изменяющейся амплитудой.Этот сигнал подается на измерительный объект(ИО).ИО изменяет формы сигнала с ГКЧ по своему подобию.Пройдя через сумматор сигнал попадает на детектор.Детектор выделяет огибающую сигнала.Детектированный сигнал поступает на ЭЛТ на пластины У.НА пластинах Х поступает сигнал с ГР. В результате на экране появляется харак-а измеряемого объекта (АЧХ). Для определения амплитуды в любой точке характеристики используется сигнал выработанный кварцевым генератором.Практически для определения амплитуды необходимо изменить ам-ду кварцевого генератора так, чтобы его сигнал пересекался с нужной точкой АЧХ.
ДН (кварцевый делитель изменяет амплитуду КГ. Сумматор объединяет сигналы ИО и КГ.
МВБР - мультивибратор
ГР - генератор развёртки
КГ - кварцевый генератор
ГКЧ - генератор качающийся частоты
ИО - измерительный объект
Z - сумматор
42. Анализатор спектра, схема и принцип работы.
Анализатор спектра служит для соблюдения и измерения напряжения гармонических составляющих сигнала. Анализатор спектра - это избирательный измеритель уровня (напряжения) в автоматическом режиме. Так же здесь имеется 3 блока позволяющих выбрать гармонику и измерить её амплитуду:
- ГКЧ, вырабатывает сигнал с изменяющейся частотой и не изменяющейся амплитудой.
- преобразователь, преобразует исследуемый сигнал и сигнал с ГКЧ в сумму, разность и др. продукты преобразования.
- кварцевый фильтр, пропускает только разностную частоту. Т.к. ам-да ГКЧ постоянная, то на ЭЛТ будут появляться ам-ды гармонических составляющих сигнала.
Пример: fизм=10кГц, для того чтобы ам-да этой частоты высветилось на экране с ГКЧ должен поступать сигнал с f=363кГц, чтобы высветилась вторая гармоника (120кГц) с ГКЧ должен поступить 373кГц.
