Проектирование компьютерной сети
Техническое задание
Необходимо разработать физическую структуру сети учреждения, учитывая следующие особенности:
учреждение размещается на 2 этажах, в структуре учреждения 5 подразделений, подразделение включает от 5 до 8 сотрудников, подразделения должны находиться в разных IP-сетях.
для серверной комнаты выделено помещение;
поточные аудитории предназначены для организации семинаров/презентаций. Посетители должны иметь возможность доступа к предоставляемым ресурсам через локальную сеть;
учреждение имеет выход в Интернет, для чего в серверную комнату проведён оптоволоконный кабель, закреплённый в монтажной панели.
Определить настройки оборудования, сетевых служб и рабочих станций, выявленных при проектировании сети, учитывая следующие особенности:
провайдером выделен диапазон IP-адресов для доступа в Интернет;
учреждение имеет web-сайт, доступный как из внутренней сети, так и из сети Интернет;
предусмотреть возможность доступа удалённых сотрудников к информационным ресурсам учреждения из сети Интернет (например, в случае командировки).
Решение:

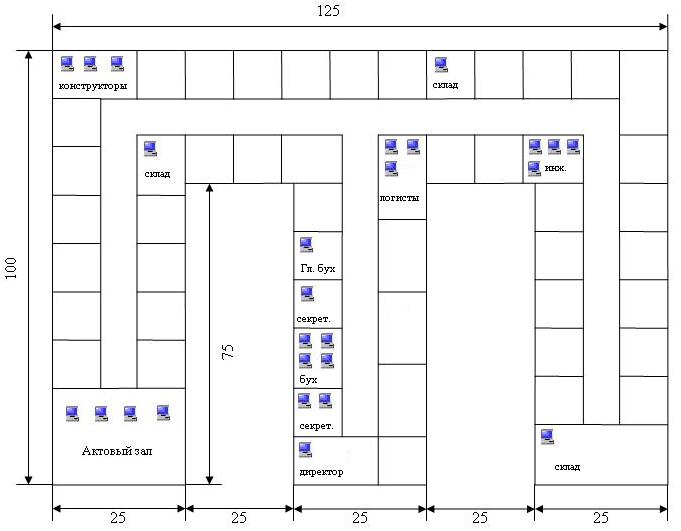

Рисунок 2 – Размеры здания и расположение компьютеров
2.1. Физическое подключение
Для сети предприятия была выбрана топология - Fast Ethernet (IEEE 802.3u) со скоростью передачи 100 Мбит/с. Она обладает следующими достоинствами: высокая пропускная способность сегментов сети; звездообразная топология сети и поддержка традиционных сред передачи данных - витой пары и оптоволоконного кабеля.
На предприятии использована топология – многоуровневая звезда.
Тип кабельной системы: 100Base-TX для двухпарного кабеля на неэкранированной витой паре UTP категории 5.
Выбираем ранговый тип сети – с выделенным сервером (клиент – сервер), т.к. он обеспечивает более рациональное использование ресурсов.
Ключевым центром является комната, в которой располагается головной коммутатор и компьютер – сервер. Коммутаторы второго уровня находятся в комнатах секретаря, логистов и сервера. От коммутаторов идет разводка к рабочим станциям (таблица 2, рисунок 3).

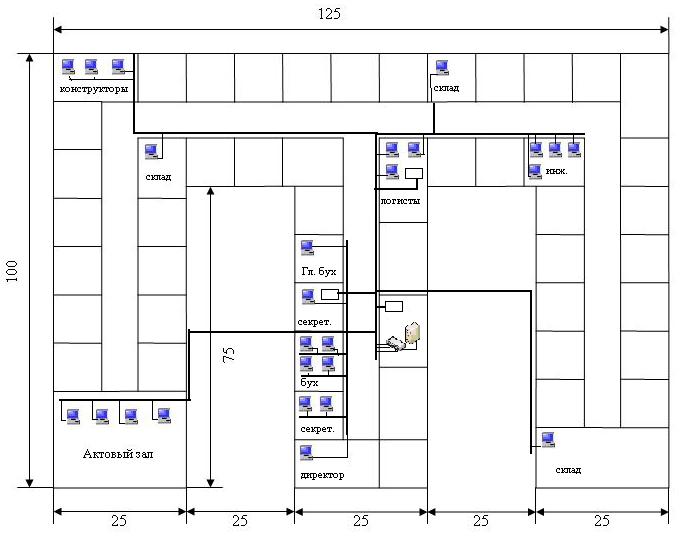

Рисунок 3 – Размеры здания, расположение компьютеров и сервера
Таблица 2 – Подключения к коммутатору всей сети
Номер порта коммутатора |
Описание |
IP |
1 |
D-Link DES-1016D первая подсеть |
192.168.1.102 – 192.168.1.116 |
2 |
D-Link DES-1016D вторая подсеть |
192.168.1.117 – 192.168.1.132 |
3 |
D-Link DES-1016D третья подсеть |
192.168.1.133 – 192.168.1.148 |
4 |
Сервер сети |
192.168.1.101 |
5 |
Не подключено |
|
6 |
Не подключено |
|
7 |
Не подключено |
|
8 |
Не подключено |
|
2.2 Логическое подключение
При описании логической структуры сети принимаем что определения «назначение IP адреса сетевой карте компьютера» и «назначение IP адреса компьютеру» равнозначны, поскольку принимаем, что в компьютере установлена одна сетевая карта и она используется для подключения компьютера в сеть.
В нашей сети 26 компьютеров, поэтому выберем сеть класса C, так как в ней может быть максимум 254 компьютера. Сеть разобьем на 3 подсети по 16 компьютеров в каждой:
Маска: 255.255.255.0
Первая подсеть 192.168.1.102 – 192.168.1.116
Вторая подсеть 192.168.1.117 – 192.168.1.132
Третья подсеть 192.168.1.133 – 192.168.1.148
В первой подсети будут компьютеры из комнат главный бухгалтер, секретарь, бухгалтеры и директор; во второй подсети – конструкторы, инженеры, логисты; в третьей подсети – склад и актовый зал.
Компьютерам назначается IP адрес типа: 192.168.1.XXX. где XXX – номер компьютера, определяемый системным администратором (таблица3, 4, 5, рисунок 4).
Таблица 3 – Параметры протокола TCP\IP подсети 1
Рабочее место |
Порт |
IP |
Директор |
1 |
192.168.1.102 |
Главный бухгалтер |
2 |
192.168.1.103 |
Секретарь 1 |
3 |
192.168.1.104 |
Секретарь 2 |
4 |
192.168.1.105 |
Секретарь 3 |
5 |
192.168.1.106 |
Бухгалтер 1 |
6 |
192.168.1.107 |
Бухгалтер 2 |
7 |
192.168.1.108 |
Бухгалтер 3 |
8 |
192.168.1.109 |
Бухгалтер 4 |
9 |
192.168.1.110 |
Не подключен |
10 |
|
Не подключен |
11 |
|
Не подключен |
12 |
|
Не подключен |
13 |
|
Не подключен |
14 |
|
Не подключен |
15 |
|
D – Link DES – 1008D |
16 |
|
Таблица 4 – Параметры протокола TCP\IP подсети 2
Рабочее место |
Порт |
IP |
Конструктор 1 |
1 |
192.168.1.118 |
Конструктор 2 |
2 |
192.168.1.119 |
Конструктор 3 |
3 |
192.168.1.120 |
Логист 1 |
4 |
192.168.1.121 |
Логист 2 |
5 |
192.168.1.122 |
Логист 3 |
6 |
192.168.1.123 |
Инженер 1 |
7 |
192.168.1.124 |
Инженер 2 |
8 |
192.168.1.125 |
Инженер 3 |
9 |
192.168.1.126 |
Инженер 4 |
10 |
192.168.1.127 |
Не подключен |
11 |
|
Не подключен |
12 |
|
Не подключен |
13 |
|
Не подключен |
14 |
|
Не подключен |
15 |
|
D – Link DES – 1008D |
16 |
|
Таблица 5– Параметры протокола TCP\IP подсети 3
Рабочее место |
Порт |
IP |
Склад 1 |
1 |
192.168.1.133 |
Склад 2 |
2 |
192.168.1.134 |
Склад 3 |
3 |
192.168.1.135 |
Зал 1 |
4 |
192.168.1.136 |
Зал 2 |
5 |
192.168.1.137 |
Зал 3 |
6 |
192.168.1.138 |
Зал 4 |
7 |
192.168.1.139 |
Не подключен |
8 |
|
Не подключен |
9 |
|
Не подключен |
10 |
|
Не подключен |
11 |
|
Не подключен |
12 |
|
Не подключен |
13 |
|
Не подключен |
14 |
|
Не подключен |
15 |
|
D – Link DES – 1008D |
16 |
|

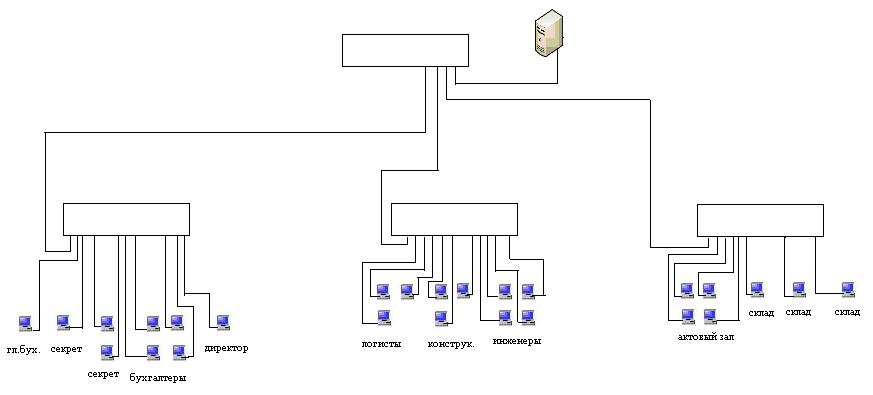

Рисунок 4 – Схема логического подключения компьютеров и коммутаторов
