5.6 Тепловые расходомеры

Тепловые расходомеры состоят из нагревателя 1 и двух датчиков температуры 2 и 3, которые устанавливаются снаружи трубы 4 с измеряемым потоком. При постоянной мощности нагревателя количество тепла, забираемое от него потоком, будет также постоянным. Поэтому с увеличением расхода нагрев потока будет уменьшаться, что определяется по разности температур измеряемой термодатчиками 3 и 2 – рисунок 77.

Рисунок 77 – Тепловой расходомер

5.7 Объемные счетчики

Объемные счетчики с овальными шестернями предназначены для измерения количества чистых, без механических примесей жидкостей.

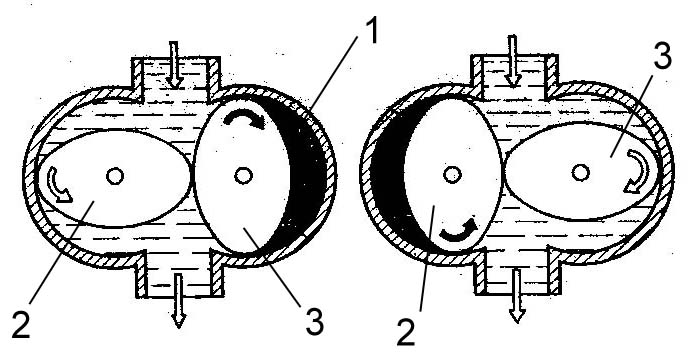

Рисунок 78 – Объемные счетчики

Основным узлом прибора является измерительная камера 1 с расположенными в ней двумя овальными шестернями 2 и 3, шестерни находятся в зацеплении и обкатывают друг друга – рисунок 78.

При прохождении струи жидкости через измерительную камеру возникает перепад давлений, являющейся силой, которая приводит шестерни во вращение.

В положении I правая шестерня отсекла некоторый объем жидкости в полости I. Разность давлений, действуя на обе шестерни, создает крутящий момент только на правой шестерни и она поворачивается. Крутящий момент левой шестерни равен нулю, так как на ее плечи действуют равные усилия. Обе шестерни находятся в зацеплении, поэтому правая шестерня, поворачиваясь, будет вращать левую шестерню.

В положении II ведущей является левая шестерня, которая к этому моменту отсекла объем в полости 2 и на которую действуют крутящий момент.

6 Автоматический контроль уровня приборы контроля уровня

Для ведения технологических процессов большое значение имеет контроль за уровнем жидкостей и сыпучих материалов.

Все приборы измерения уровня можно разделить на две группы: приборы следящего уровня и сигнализирующего уровня.

Приборы следящего уровня (уровнемеры) постоянно измеряют уровень (показывают уровень в емкости по всей высоте диапазона измерения).Сигнализаторы уровня контролируют только отдельные точки уровня среды.

Для измерения уровня жидкости применяют поплавковые, буйковые, весовые, гидростатические, ультразвуковые, акустические, емкостные и кондуктометрические приборы.

Поплавковые уровнемеры содержат плавающий на поверхности жидкости поплавок, в результате чего измеряемый уровень преобразуется в перемещение поплавка. Показывающее устройство прибора соединено с поплавком.

6.1 Буйковый уровнемер

В уровнемерах применяется неподвижный, погруженный в жидкость буек. Принцип действия буйковых уровнемеров основан на том, что на погруженный буек действует со стороны жидкости выталкивающая сила F.

По закону Архимеда эта сила равна весу жидкости, вытесненной буйком. Количество вытесненной жидкости зависит от глубины погружения буйка, т.е. от уровня в емкости. Таким образом, в буйковых уровнемерах измеряемый уровень Н преобразуется в пропорциональную ему выталкивающую силу.

В буйковых уровнемерах буек передает усилие на рычаг промежуточного преобразователя. Выходной сигнал уровнемера в – унифицированный электрический.
