9.5. Переход ламинарного пограничного слоя в турбулентный

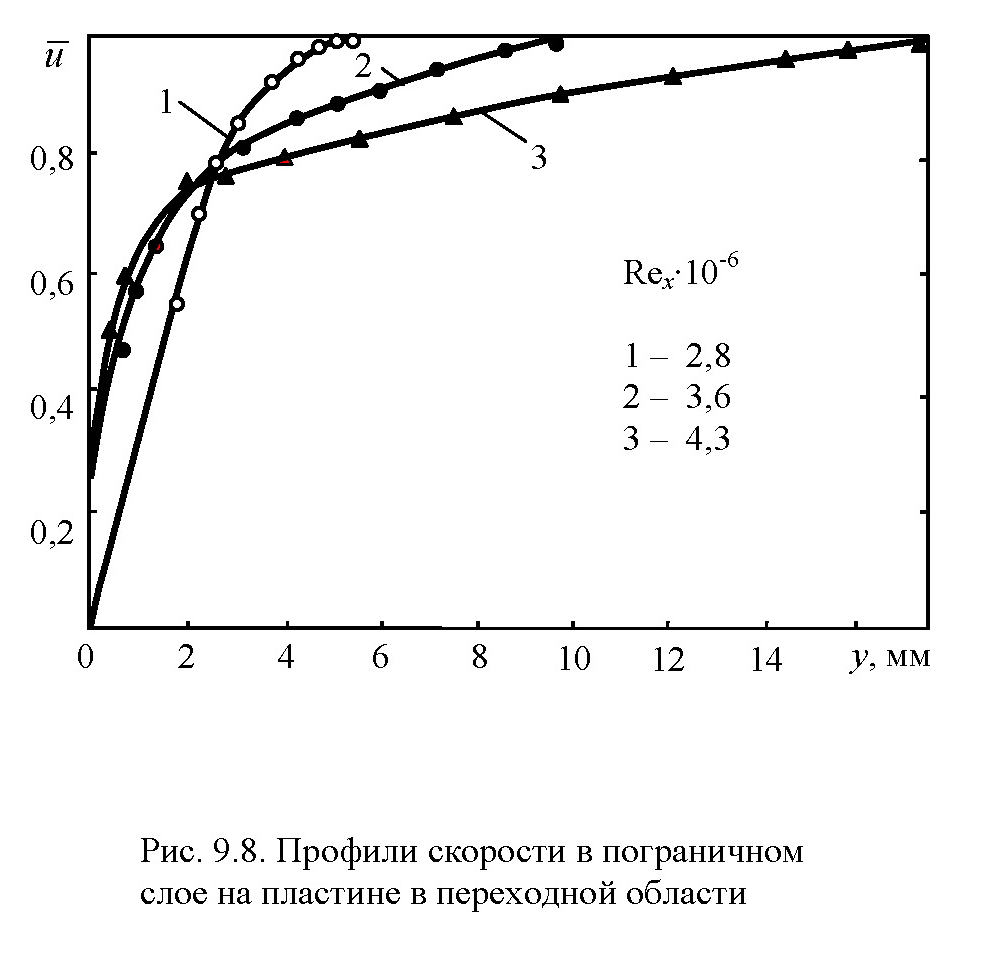

Как и в трубах, при внешнем обтекании тел при определенных условиях наблюдается переход ламинарного пограничного слоя в турбулентный (рис. 9.6).

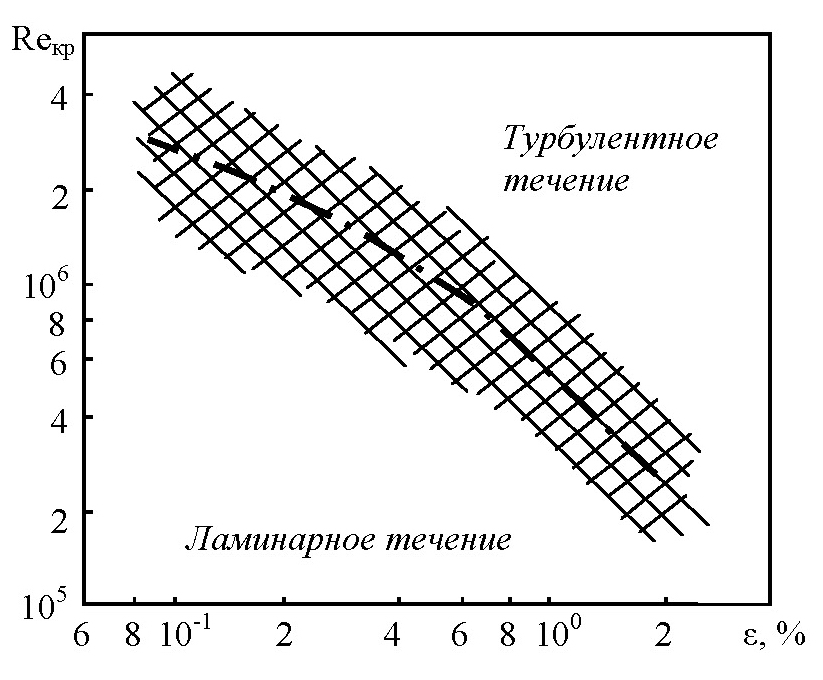

Для пограничного слоя на пластине Reкр = (U δ) / ν имеет значения, близкие к Reкр в трубах. Например, для гладкой пластины с острой передней кромкой при безградиентном обтекании и степени турбулентности потока около 1 % переход происходит обычно при Rex = 3·105 …5·105.
Название ?
Вязкий подслой
0 <
<
5;
,
(9.60)
(9.61)
Переходный участок:
(9.62)
зона логарифмического закона:
(9.63)
(9.64)
или
(9.65)
Коэффициенты в формулах (9.64) и (9.65) несколько отличны от аналогичных коэффициентов для логарифмических распределений u+ в трубе.
Во внешней области турбулентного пограничного слоя молекулярным переносом можно пренебречь.

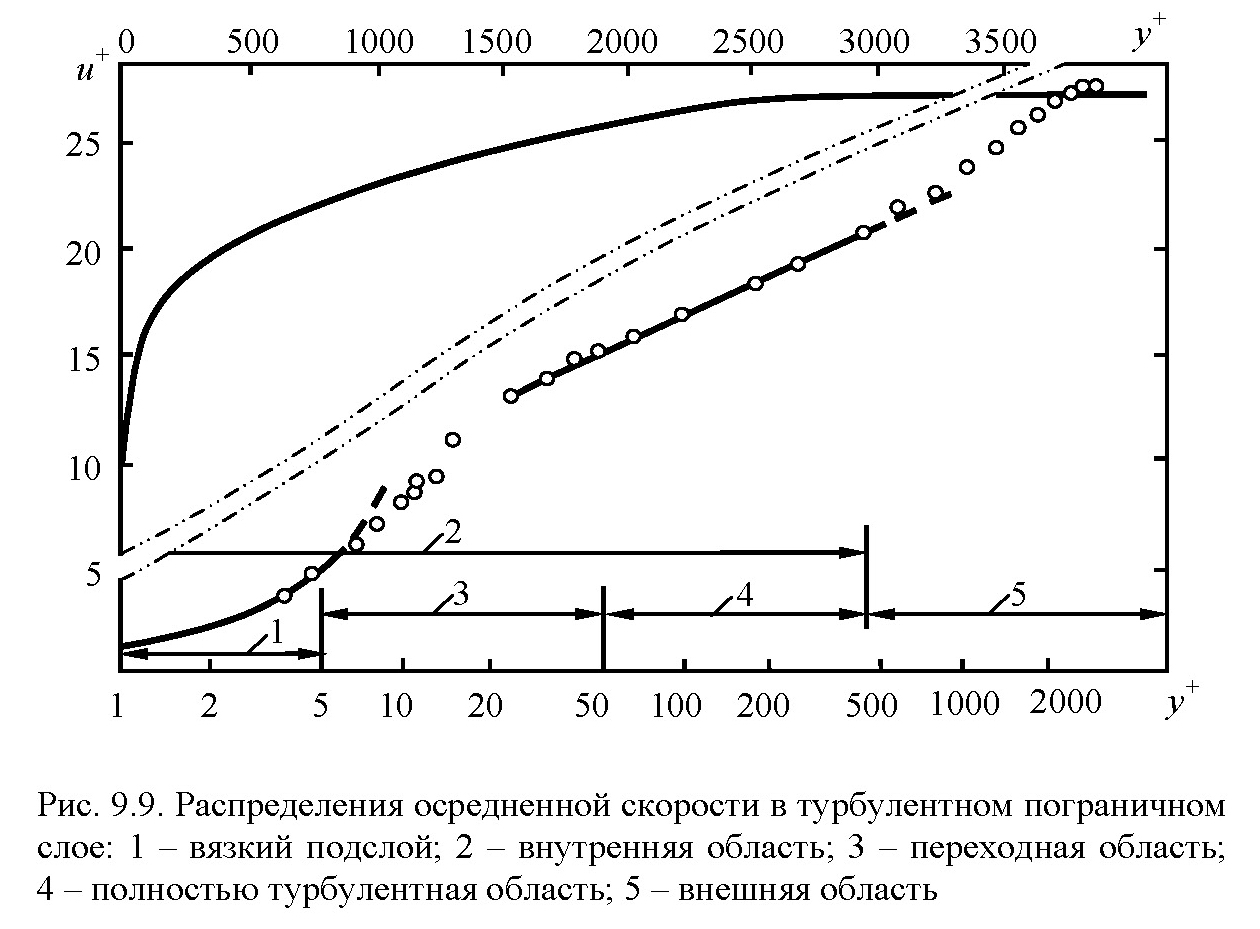

При больших расстояниях от стенки профиль u+ (y) отклоняется от пристенной логарифмической кривой. Распределение скорости во внешней области
300 < y+ < 3000 ;
(
9.74)
где П – параметр следа, для пластины П = 0,55.
Комбинация уравнений (9.63) и (9.74) позволяет получить универсальный закон распределения скорости в турбулентном пограничном слое
(9.85)
Закон (9.85) может быть применен во всем пограничном слое, за исключением очень тонкого слоя вблизи стенки (y < 0,02 δ).
Структура турбулентного пограничного слоя отличается неоднородностью и сложностью.
9.6. Турбулентный пограничный слой на пластине
Рассмотрим турбулентный пограничный слой на продольно обтекаемой пластине.
(9.88)
Используем для решения степенной закон распределения скорости
(9.89)
(9.90)
(9.91)
(9.92)
(9.93)
При x = 0 δ = 0.
(9.94)
Или
(9.95)
(9.96)
Известное δ(x) позволяет определить τw, Xп, cf и Cf :
(9.97)
(9.98)
(9.99)
(9.100)
(
)
Например, при Rex = 105 τw при турбулентном пограничном слое почти в шесть раз больше, чем при ламинарном.
Формула (9.100) применима лишь при 5·105 < Re < 107.
9.7. Пограничный слой на круглом цилиндре.
ОСОБЕННОСТИ ПОПЕРЕЧНОГО ОБТЕКАНИЯ КРУГЛОГО ЦИЛИНДРА
При
очень малых значениях числа Re
(
)
цилиндр обтекается плавно, ламинарный
пограничный слой сходит с поверхности
цилиндра в кормовой критической точке.
Рис. 9.10. Безотрывное обтекание круглого
цилиндра ползущим потоком при Re → 0
Течение Стокса при 3…4 < Re < 30…40. Угол отрыва потока с поверхности цилиндра θ наблюдается в диапазоне от 130 до 180º.

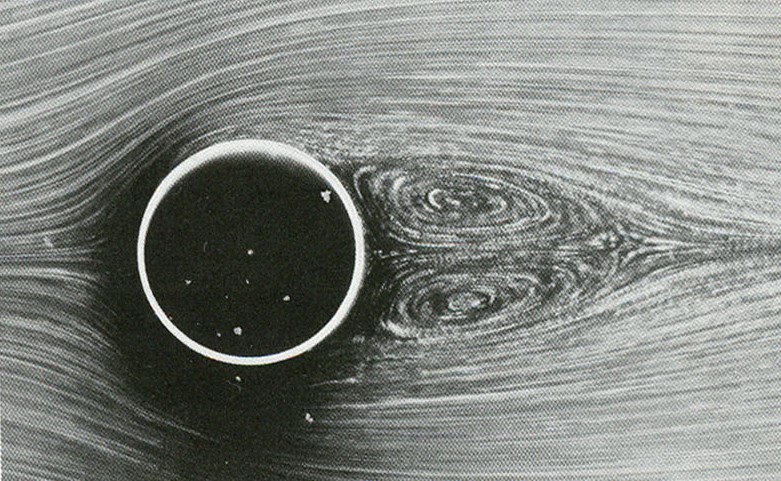

Рис 9.12. Обтекание круглого цилиндра с образованием вихрей Твина
При 30…40 < Re < 80…90 обтекание цилиндра становится неустойчивым. За цилиндром формируется ламинарный след, который начинает совершать синусоидальные колебания. Угол отрыва потока находится в диапазоне 115…130º.

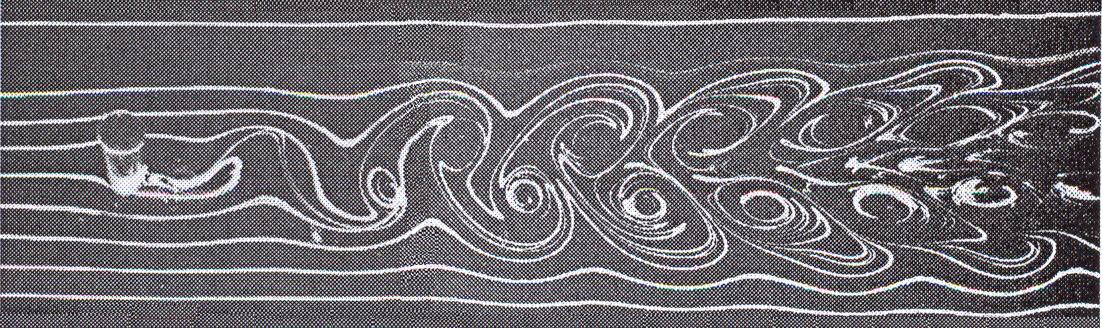

При 80…90 < Re < 150…300 наблюдается режим обтекания Кармана. За цилиндром образуется вихревая дорожка Кармана (рис. 9.13).
Рис. 9.13. Вихревая дорожка Кармана за круглым цилиндром

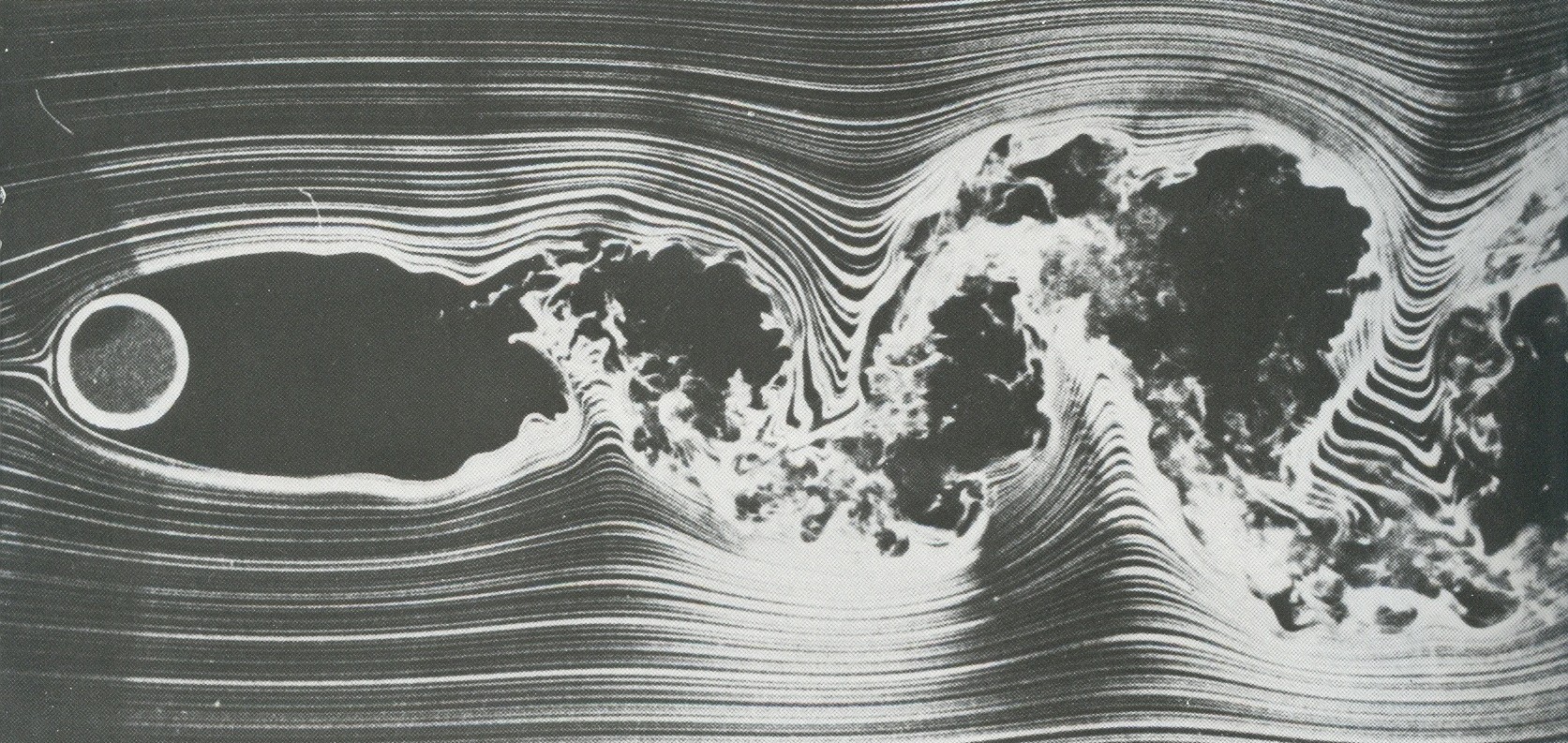

С увеличением числа Рейнольдса при 150…300 < Re < < 105…1,3 · 105 для картины обтекания становится характерным существование турбулентного следа. Точка отрыва ламинарного пограничного слоя достигает своего предельного значения равного примерно 80º. Режим течения в этом диапазоне носит название докритического (рис. 9.14).
Рис. 9.14. Обтекание круглого цилиндра в докритическом режиме
Режимы течения при поперечном обтекании цилиндра при 105…1,3 · 105 < Re < 3,5 · 106 определяются как критический и закритический. Отрыв турбулентного пограничного слоя с поверхности цилиндра происходит при 80 < θ < 140º.
При
сверхкритическом режиме обтекания
отрыв турбулентного пограничного слоя
происходит при θ
115º.

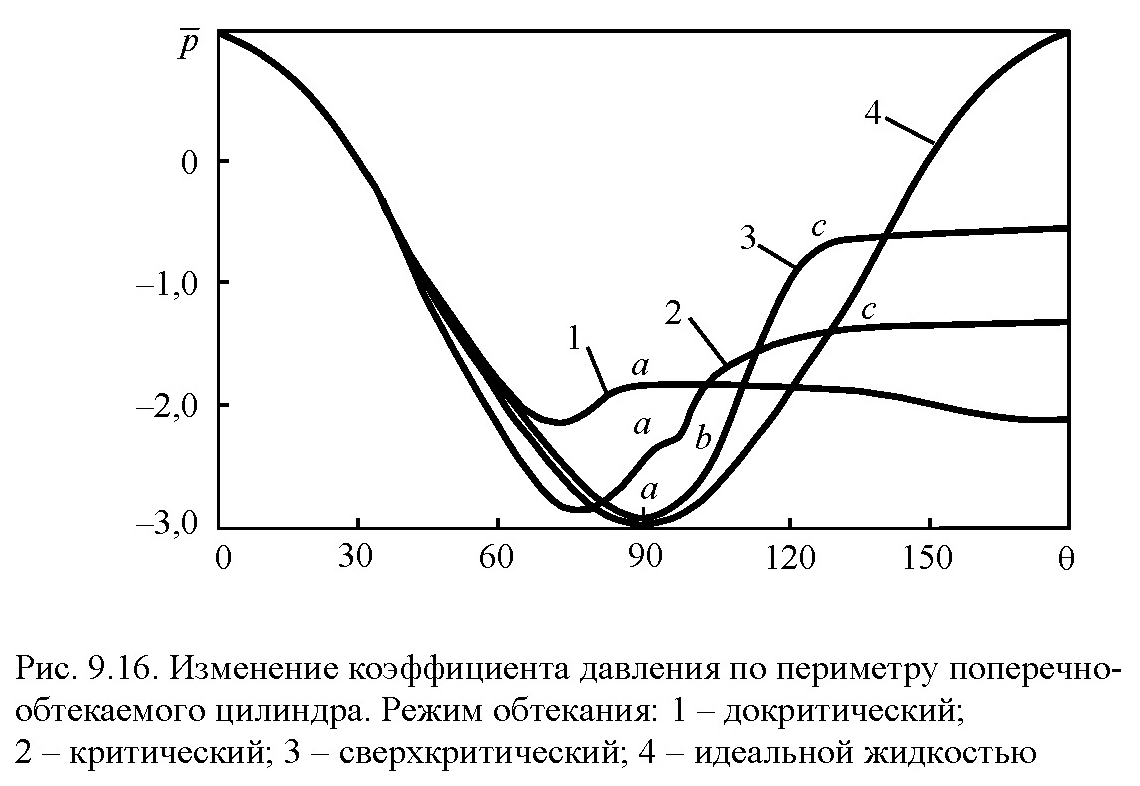

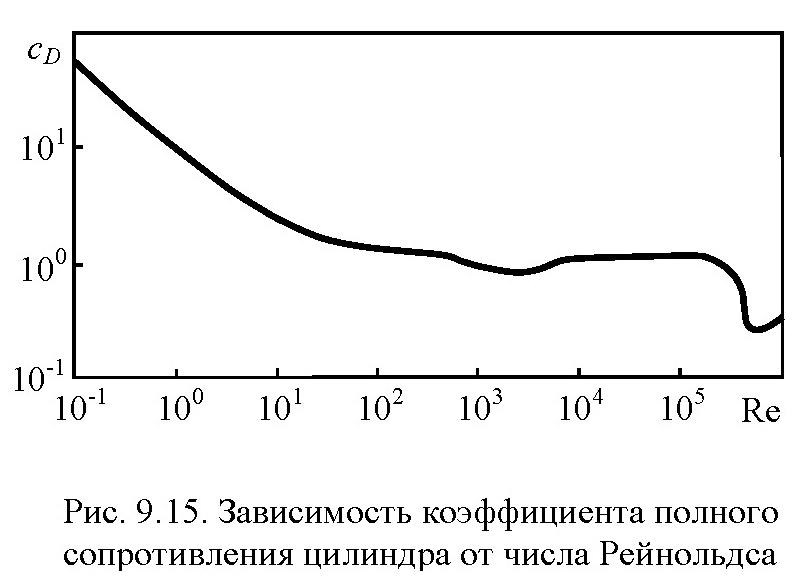

Смена режимов обтекания оказывает существенное влияние на сопротивление не только пластины, но и круглого цилиндра.
