13. Принципы схематизации залежей при проектировании разр-тки. Варианты разр-тки
Принципы схематизации залежей при проектировании разработки. Варианты разработки и методика расчета основных показателей разработки нефт-й залежи при ЖНВР работы пласта по модели поршневого вытеснения нефти водой
овал – соотношение а/b>3
При а/в>3 – реальная залежь заменяется полосообразной
При а/в≤3 – заменяется круговой залежью
При схематизации должны выполняться след-е условия:
1) площадь н/насыщенности реальной залежи и на схеме должны быть одинаковы
2) длина контура н/насыщ-сти на схеме и в реальн залежи должны одинаковы
Для выполнения расчетов осущ-ся выбор положения расчетного контура н/носности. В реальных условиях скорости перемещ-я внешних и внутр-х контуров н/носности будут разные. Поэтому 2 реальных контура заменяя.тся воображаемыми расчетными, положение которых и будет определять размеры зоны н/нас-сти.
Положение на залежи расчетного контура н/носности выбир-ся в зависимости от подвижности н. и в. в пласте, а также длиной линии ВНК., в процессе ее продвижения по площади. ПН=kН/μН; ПВ=kВ/μВ – подвижность нефти.
Определение величины приведенного РПЛ на залежи: РПР.ПЛ=Р0ПЛ±ρgh, где Р0ПЛ – первоначальное пл-е давл-е; h – отклонение по высоте рассматриваемой точки пласта относит-но ВНК.
Назначение схематизации заключ-ся в упрощении физ-х хар-тик залежи, с точки зрения возможности использования известных методов теории вероятностей и мат статистики для прогноза показателей разработки залежи во времени.
Расчет основных показателей при ЖВНР
При проектировании производится расчет значений и динамики слуд-х показателей разр-тки:
1) кол-во воды,
закачив-й в залежь для ППД. При ЖВНР
;
2) Сколько ж-сти мы
отбираем
;

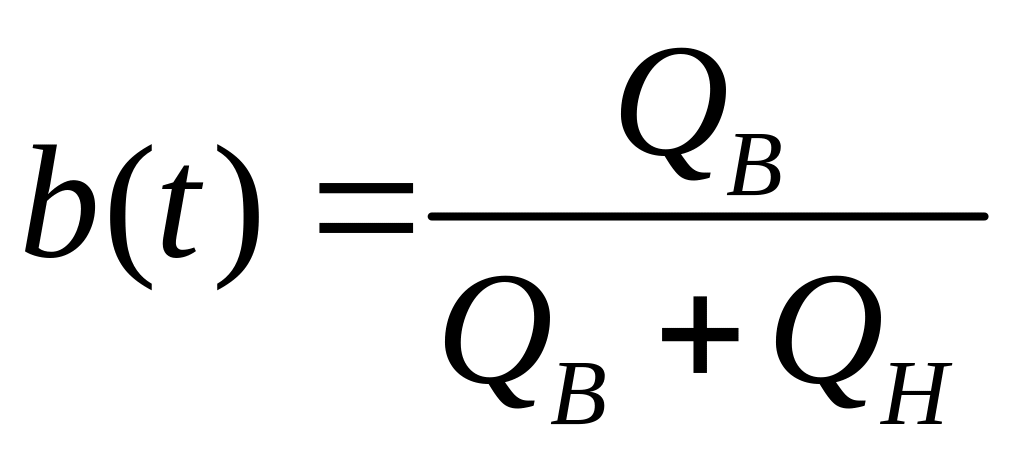

3) Текущая средняя
обводненность продукции нефт скв-н
b(t):
;
4) Объем добычи н.
из залежи
;
5) Объем добычи воды
из залежи
;
6) Текущая величина к-нта н/отдачи пласта (этта):
а)
- на данный момент времени;

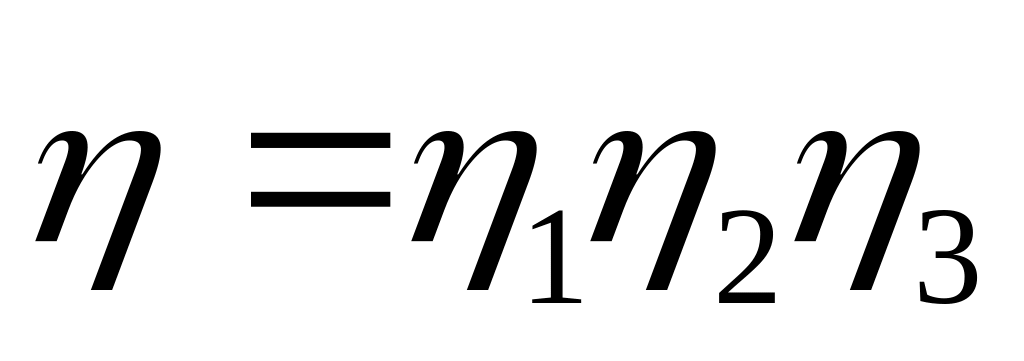

б) нетфеотдача η=η1·η2·η3 – ф-ла БашНИПИнефти; η1 – к-нт вытеснения нефти водой; η2 – к-нт, учитыв-й плотность сетки скв на залежи; η3 – к-нт охвата пласта воздействия заводнения. Для песчаников: η1=0,6;η2=0,8; η3=0,8; η=0,6·0,8·0,8=0,39.
в) ηТЕК=(S0Н-SТЕК)/S0Н (н – начальная н/насыщ-сть)
-учитывает перераспределение нефти во время разр-тки (наиболее точная)
7) РПЛ=const
8) Определяется срок разр-тки залежи. Для условий ЖВНР проектируются показатели разр-тки произв. по различным методикам: 1. Методика поршневого вытеснения нефти водой; 2. Методика непоршневого вытеснения нефти водой.
14. Расчет значений и динамики показателей разработки
1 количество воды закаченной в залежь для поддержания пластового давления Q=ʃqdt
2 количество жидкости которую мы отбираем Q=ʃqdt
3 Текущая средняя
обводненность продукции
4 Объем добычи флюида из залежи Q=ʃqdt

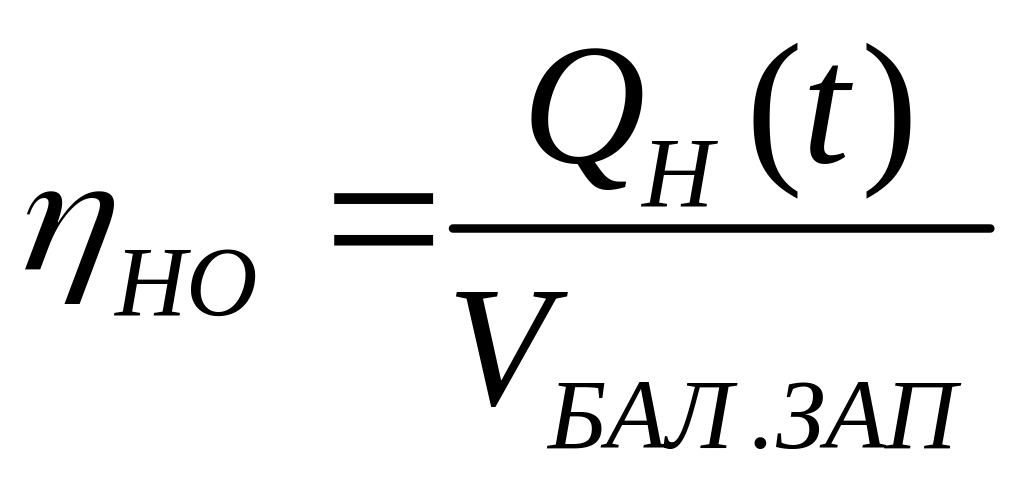

5 Текущая величина
коэффициента нефтеотдачи пласта
,
ɳ1 – коэф. вытеснения нефти водой, это предельно возможная нефтеотдача получаемая в лабораторных условиях;
ɳ2 – коэф. учитывающий плотность сетки скважин на залежи;
ɳ3 – коэф. охвата пласта, воздействия заводнения;
6 Рпл = cons
7 Определение сроков разработки залежи. Для условий ЖВН проектирование производят по различным методикам ( Метод поршневого вытеснения нефти водой, метод не поршневого вытеснения нефти водой). В основе модели находится предположение о том, что пласт представляет собой набор пропластков различной проницаемости, гидродинамически не связанных между собой.

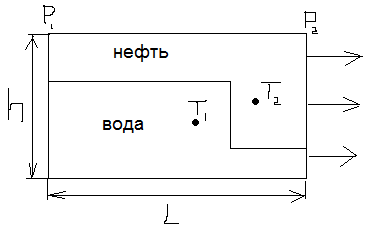

На
момент прохождения фронта вытеснения
м\д линией закачки воды Р1
и линией отбора Р2
вытеснение нефти водой происходит по
поршневому закону с мгновенным изменением
относительной фазовой проницаемости
на фронте вытеснения. В точке 1 относительная
фазовая проницаемость имеет конкретное
значение Кв=!,
тогда Кн=0.
В точке 2 Кв=0,
тогда Кн=!.
после прохождения фронта вытеснения
по всему пропластку из него на забой
поступает только вода. В дальнейшем
извлечение нефти из пласта будет возможна
из пропластков с меньшей проницаемостью.
Порядок расчета: 1 Вся залежь разбивается на отдельные элементы. 2 определяют количество воды закаченной в элемент, 3 находят время полного обводнения пропластка, 4 Задаваясь различными временами полного обводнения пропластка находят их проницаемость, 5 Рассчитывают дебиты добывающих и приемистость нагнетательных скважин, 6 С учетом закона распределения проницаемости и объема добывающей нефти и воды определяют величины обводненности продукции, 7 Рассчитывают величину текущего коэффициента нефтеотдачи, 8 После расчета по одному элементу путем суммирования определяют показатели разработки всей залежи.
