11. Гдис на установившихся режимах работы

Целью гдис на уст-хся режимах явл-ся определ-е коллич-х хар-к пласта в пзп.

Режим работы установившийся, если последовательные измерения скв-ны (дебита) по ж-сти (не менее 3-х) отличаются друг от друга в пределах погрешности измерения. ε=ΔQ, нужно, чтобы ΔQ≤погрешности.

Технология проведения

1) Выбор скв-ны измерения. Исследования проводятся не реже 2-х раз в год

2)Производится установление режима работы скв-ны (не менее 4 режимов)

Меняется дебит скв-ны и определ-ся соответствие давление забойного. При увеличении Q (дебита) Р_ЗАБ уменьш-ся. Как определить Р_ЗАБ:

- спустить манометр (самый точный); - измерение динамического уровня

Если скв-на глубокая с большим искривлением, то исп-т отбивку динам-го уровня. В работащую скв-ну спустить манометр очень сложно.

Путем пересчета положения динам-го уровня ж-сти на величину Р_ЗАБ.

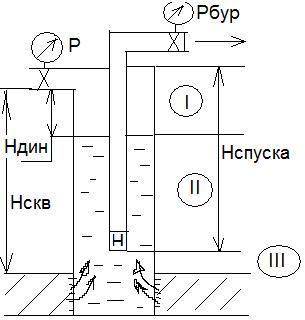

1) РЗАБ складывается из: Р_ЗАТР, Р_I, Р_II, Р_III. Р_ЗАБ=Р_ЗАТР+Р_I+Р_II+Р_III.

Р_I=ρ_Г·g·Н_ДИН; Р_II=ρ_II·g·(Н_СП-Н_ДИН); Р_III=ρ_III·g·(Н_СКВ-Н_СП).

ρ на втором участке – среднее м/д поверхн-ой и пласт-й нефтью: ; ; В – отношение объемов воды и н.

2) Q₁→P^I_ЗАБ; Q₂→P^II_ЗАБ; Q₃→P^III_ЗАБ; Q₄→P^IV_ЗАБ;

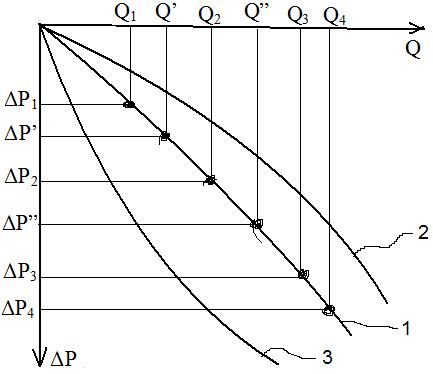

3) Строится индикаторная линия – зависимость (ΔР;Q)

Из рисунка: 2,3 – отклонения;

1 – хар-зует установивш-ся ф-ции ж-сти в пзп – она возможна, когда справедлив з-н Дарси.

2 – наиболее распространена; причина искривления линии 2 явл-ся (- создание на забое больших депрессий; - создание условия, когда Р_ЗАБ<Р_НАС)

3 – причины искривления: подключение к работе при больших ΔР дополнительных пропластков, которые ранее в процессах ф-ции не участвовали.

4) По виду инд-й линии производится выбор методики обработки инд-й линии

Ур-е притока Q=K(Р_ПЛ-Р_ЗАБ);

K – к-нт продуктивности скв-н – интегральная хар-ка продуктивного дебита; не зависит от дебита и ΔР. Выбирают две точки ; измер-ся к-нт продуктивности: (м³/(сут·МПа); т/(сут·МПа))

Если инд-я диаграмма – кривая, то исп-тся 2-хчленная ф-ла з-на Дарси: , b=tgα

K – обратная величина от а: ; a=1/K.

5) ; K= ; ε=k·h/μ

K – средняя прониц-сть г.п. в пзп; h – толщина пласта; μ – динам-я вязкость; R_K – радиус контура питания (пловина расстония между скважинами); r_{С ПРИВ} – приведенный радиус скв-ны.

r_{С ПРИВ} –радиус воображаемой скв-ны, совершенной по степени и хар-ру вскрытия пласта, работающей с таким же дебитом, как реальная несоверш-я скв-на.

12. Гдис и пластов на неустановившихся режимах работы

Цель: Определ-е коллекторских св-в пласта в удаленной зоне (участок м/д скв-ми).

Суть метода в снятии величины давл-я после остановки скв-ны.

Методика проведения исследований.

1) Выбор скв-ны – не реже 1 раза в год;

2) Добиваются усл-й, когда режимы работы всех окружающих скв. не меняются;

3) Производят замеры Р_ЗАБ после остановки скв-ны вплоть до того момента, когда Р_ЗАБ→Р_ПЛ

4) Обработка рез-татов исследований – производится с использ-м основного уравн-я теории упругой ф-ции несжимаемой ж-сти в однородном по св-вам пласте.

;

;

ΔР(t)=Р_ПЛ-Р_ЗАБ(t); у=а+i·lgt

I – хар-зует процесс ф-ции. По нему можно определить к-нт продуктивности

II – хар-зует удаленную часть пласта

III – оказывает влияние интерференция скважин

Из ф-лы i=tdφ опр-т к-нт гидропроводности ε, перед определением ᴂ, необходимо определить r_{С ПРИВ}: r_{С ПРИВ} = r_СКВ· ; где F=С₁+С₂+S.

С₁, С₂ – к-нты гидродинам-го несовершенства скв-н по степени и хар-ру вскрытия пласта. Их можно определить по ф-ле и графику Щурова

S – показывает степень загрязнения пзп.

После определ-я r_{С ПРИВ} определяют к-нт пьезопров-сти: .

После определ-я всех результатов строится карта равных пъезопроводности, которую можно использовать при контроле и …

Кроме того, к этой группе исследований относятся исследов-я гидропрослушивания пласта для нефтяных залежей и г/прослушя газовых залежей:

1) выбирается участок пласта как минимум разрабатываемый 3-мя скв-ми

2) На практике выбирается минимум одна возмущающася скв-на (в ней меняется режим работы) и как минимум две реагирующие.

3) возмущающей свк-не производят изменение Р_ЗАБ

4) На забое реагирующих скв-н устанавливаются глубинные манометры и происходит контроль за изменением давления

5) Отмечается время начала реагирования и окончания на изменение давления возмущающей скв-ны. По времени реакции рассчитыв-ся к-нт пъезопр-сти и прониц-сти участка пласта м/д скв-ми.
