4. Механізм відбору потужності

Вал відбору потужності (ВВП) призначений для приведення в дію робочих органів начіпних, навісних і стаціонарних сільськогосподарських машин. На тракторі ці вали можуть мати заднє, переднє і бокове розміщення.

За способом приведення ВВП поділяються на залежні, незалежні, напівзалежні і синхронні.

Якщо ВВП приводиться в дію від первинного вала коробки передач (наприклад, трактор Т-25 А) і при виключенні головної муфти зчеплення вал відключається, такий привод називається залежним. При цьому швидкість, з якою буде обертатися ВВП, залежить від числа обертів двигуна і не залежить від швидкості руху трактора.

Якщо ВВП приводиться в дію від двигуна через допоміжні, механізми силової передачі (Т-150, Т-150К, МТЗ-80/82, Т-40М тощо) і при виключенні головної муфти зчеплення ВВП не відключається, такий привод називається незалежним.

При напівзалежному приводі ВВП обертається при переключенні передач. Його не можна включити і виключити на ходу трактора (ЮМЗ-6АКЛ).

Синхронним вважається такий ВВП, при якому обертання до нього передається від вторинного вала коробки передач, а тому на кожний метр агрегату вал робить певну кількість обертів незалежно від числа обертів вала двигуна. Сільськогосподарські машини, робота яких повинна бути узгоджена зі швидкістю переміщення трактора, приводяться в дію від валів зі синхронним приводом. Частота обертання ВВП зі синхронним приводом становить 3,5 об/м шляху.

Розглянемо будову і принцип роботи вала відбору потужності на прикладі тракторів МТЗ-80/82. Трактори МТЗ-80 і МТЗ-82 обладнані комбінованою системою заднього вала відбору потужності планетарного типу (рис. 7), яка забезпечує роботу вала як з незалежним, так і з синхронним приводом.

Вал відбору потужності включають і виключають за допомогою планетарного механізму, який складається з коронної 12 та сонцевої 17 шестерень із рушійним гальмом 15, водила 13, виготовленого разом з ВВП і трьох сателітів 14. ВВП включають і виключають за допомогою важеля керування у кабіні трактора. ВВП включений, якщо стрічка гальма 16 на сонцевій шестерні 17 затягнута, а стрічка гальма 15 відпущена. Важіль керування встановлено в крайньому верхньому положенні. Для виключення ВВП важіль керування переводять в крайнє нижнє положення, при цьому стрічка гальма 16 сонцевої шестерні 17 відпускається, а стрічка 15 зупинного гальма затягується.

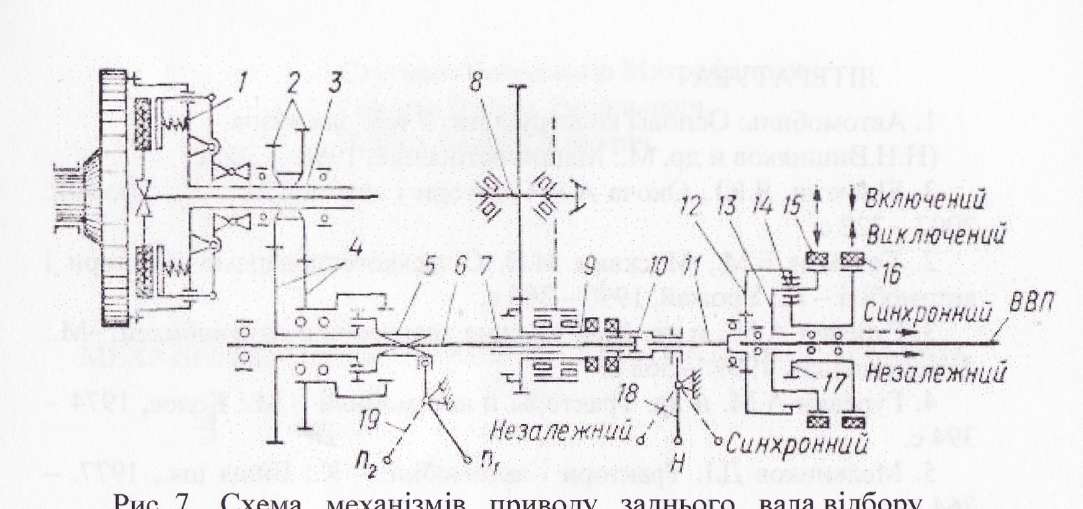

Рис. 7. Схема механізмів приводу заднього вала відбору потужності трактора МТЗ-80:

1 – головне зчеплення; 2, 3 – ведучі шестерні і ведучий вал двошвидкісного приводу; 4 – ведені шестерні; 5 – зубчаста муфта; 6 – ведений вал; 7 – проміжний вал коробки передач; 8 – вторинний вал коробки передач; 9 – шестерня синхронного приводу; 10 – зубчасто-кулачкова муфта; 11 – ведучий вал; 12 – коронна шестерня; 13 – водило; 14 – сателіт; 15 – зупинне гальмо; 16 – гальмо сонцевої шестерні; 17 – сонцева шестерня планетарного редуктора; 18 – важіль переключення приводів; 19 – важіль переключення частоти обертання ( , ) ВВП; – нейтральне положення

Для приведення в дію механізмів машин, які навішені у передній частині, трактор ХТЗ-121 має передній, а трактор МТЗ-80 – боковий ВВП, встановлений зліва у середній частині трактора і приводиться в дію від шестерень коробки передач.

Сучасні машини в стаціонарних умовах найчастіше приводяться в дію за допомогою електродвигунів, тому пасові приводи від шківів втрачають своє значення.
