9. Список литературы

Источники информации указываются в алфавитном порядке:

- Фамилия и инициалы автора

- Название книги, статьи

- Город, издательство, год издания.

Пример: Руденко А.С. Детали машин. М.: Машиностроение, 1998. Справочная литература указывается в алфавитном порядке. В списке литературы дается перечень ГОСТов по мере возрастания номеров ГОСТа.

10. Содержание

На первом листе и, при необходимости, на последующих листах помещают содержание, включающее номера и наименования разделов и подразделов с указанием номеров листов. Содержание включается в общее количество листов данного документа. Слово «Содержание» записывают в виде заголовка (симметрично тексту) с прописной буквы. Наименования, включенные в содержание, записывают строчными буквами, начиная с прописной буквы.

Названия разделов и подразделов не дописываются на 28 мм до рамки. Отступ для обозначения страниц составляет 8мм от рамки.

4. Требования к оформлению графической части

При оформлении графической части курсового проекта значительное внимание должно быть уделено эстетике чертежа. Эстетика чертежа – это хорошо продуманная компоновка изображений с достаточно большими расстояниями между ними, при заполняемости чертежа не менее 75%, это максимально увеличенная различимость линий по толщине, это аккуратность и чёткость выполнения надписей.

1. Основные форматы ГОСТ 2.301-68

Основные форматы имеют следующее обозначение и размеры в миллиметрах:

• формат А0 841 1189;

• формат А1 594 841;

• формат А2 420 594;

• формат А3 297 420;

• формат А4 210 297.

При выполнении графической части курсового проекта разрезать лист ватмана формата А1 на отдельные ватманы нельзя.

2. Оформление и примерная схема деления формата А1

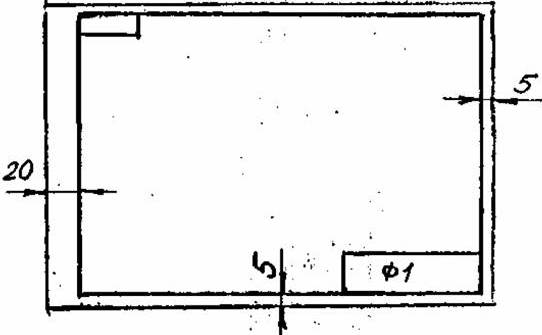

Рисунок 1 – Оформление формата А1

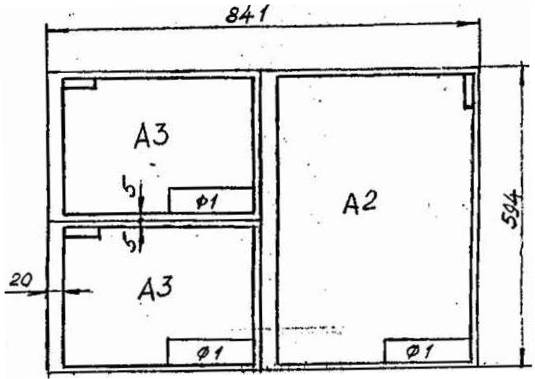

Рисунок 2 – Примерная схема деления формата А1

3. Основные надписи ГОСТ 2.104-68

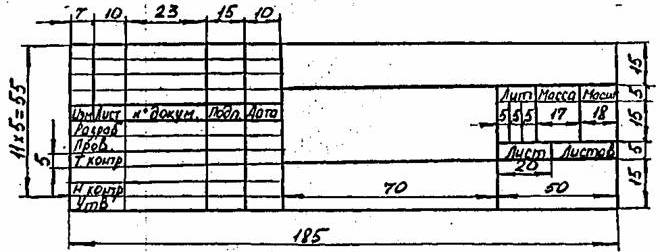

Рисунок 3 - Форма 1. Для первого листа чертежей и схем

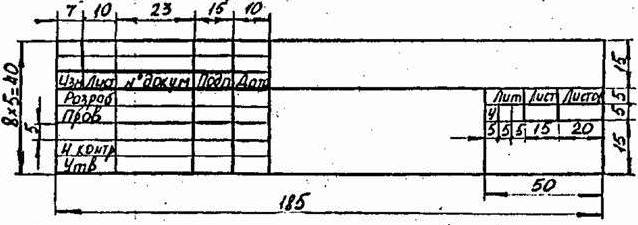

Рисунок 4 - Форма 2. Для первого листа текстовых и конструкторских документов

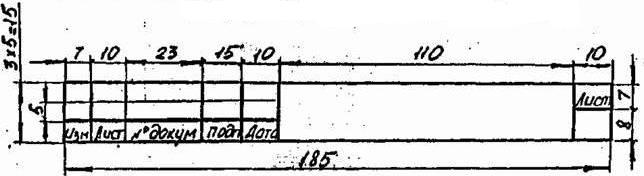

Рисунок 5 - Форма 2а. Для последующих листов текстовых и конструкторских документов

4. Масштабы ГОСТ 2.302-68

Масштабы изображений на чертежах должны выбираться из следующего ряда:

масштабы уменьшения: 1:2, 1:2,5, 1:4, 1:5, 1:10, 1:15, 1:20, 1:25, 1:40, 1:50, 1:75, 1:100, 1:200, 1:400, 1:500, 1:800, 1:1000;

натуральная величина: 1:1;

масштабы увеличения: 2:1, 2,5:1, 4:1, 5:1, 10:1, 20:1, 40:1, 50:1, 100:1.

5. Линии ГОСТ 2.303-68

При выполнении графической части курсового проекта применяют линии по ГОСТ 2.303-68.

Сплошная основная линия применяется для изображения видимого контура. Толщину её выбирают в пределах от 0,5 до 1,4 мм в зависимости от размеров чертежа и его сложности.

Сплошная тонкая линия применяется для вычерчивания контура наложенного сечения, размерных, выносных линий, линий штриховки, линий-выносок, подчёркивания надписей и т.д. Толщина этих линий выбирается от до мм.

Сплошная волнистая линия служит для вычерчивания линий обрыва, линий разграничения видов и разрезов. Такие линии проводят от руки. Толщина этих линий выбирается от до мм.

Штриховую линию применяют для вычерчивания линий невидимого контура и невидимых линий перехода. Толщина этих линий выбирается от до мм.

Штрихпунктирную тонкую линию применяют для вычерчивания осевых и центровых линий. Длина штрихов может быть от 5 до 30 мм, но, как правило выбирается в пределах от 15 до 20 мм. Расстояние между штрихами от3 до 5 мм. Толщина этих линий выбирается от до мм.
