Рабочий процесс магнето
Этот процесс заключается в том, что первичная цепь при вращении ротора периодически размыкается и замыкается прерывателем. Момент размыкания контактов прерывателя должен совпадать с моментом максимального значения силы тока1 в первичной обмотке, а следовательно, и с моментом нулевого значения результирующего магнитного потока, так как только при этом условии индуктированная ЭДС вторичной цепи достигает наибольшей величины.

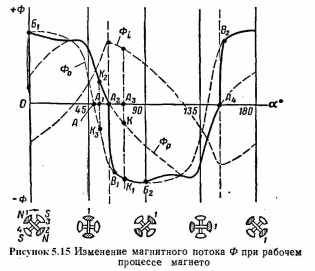

Характер изменения
магнитного потока в сердечнике
трансформатора в этом случае изображен
на рис. 5.15 сплошной линией, где точки
и
соответствуют
моментам размыкания первичной цепи, а
точки
и Б2
— ее моментам замыкания .
В
момент прерывания первичного тока
магнитный поток, созданный первичной
обмоткой, исчезает, так как его
существование определяется наличием
тока в первичной цепи. При этом магнитный
поток в сердечнике резко изменяется
от величины ФР,
равной нулю (точкаА2)
при замкнутой первичной цепи, до величины
Ф0,
равной отрезкуА2В1
при разомкнутой первичной цепи.
Сравнивая характер
изменения величины магнитного потока
в сердечнике при рабочем процессе
(сплошная кривая) с характером
изменения его при постоянно разомкнутой
первичной цепи (кривая Ф0)
или при постоянно замкнутой первичной
цепи (кривая
,
можно
убедиться, что в момент прерывания
первичного тока скорость изменения
магнитного потока в сердечнике
гораздо выше, чем в любой другой момент
при постоянно разомкнутой или замкнутой
первичной цепи.
В самом деле, при
постоянно разомкнутой первичной цепи
магнитный поток в сердечнике возрастает
от нуля (точка А)
до величины
за угол
поворота ротора ~10°, соответствующий
на чертеже отрезку
,
тогда как
при размыкании первичной цепи (точка
)
магнитный
поток возрастает от нуля до той же
величины
почти
мгновенно.
Таким образом, основное назначение размыкания первичной цепи состоит в том, чтобы увеличивать скорость изменения магнитного потока Ф0 в сердечнике трансформатора. Иначе пришлось бы добиваться повышения ЭДС увеличением числа витков, что нерационально.
Необходимо
отметить, что несвоевременное размыкание
первичной цепи сильно влияет на
величину индуктированной ЭДС. Если
прерывание первичного тока произвести
позже, т. е. не в точке
при ФР=0,
а в точке
при ФР,
равном отрезку
,
то изменение величины магнитного потока
в сердечнике от
до
будет
меньше значения
которое
оно имеет при размыкании в момент ФР=
0.
Если же прерывание первичного тока произвести раньше, чем наступит момент ФР = 0, т. е. не в точке Л2, а в точке Ль то изменение магнитного потока в сердечнике от Фр до Ф0 (отрезок К2К3) будет еще меньше.
Уменьшение величины изменения магнитного потока как в том, так и в другом случае приводит к снижению индуктированной ЭДС во вторичной цепи.
Из графика, приведенного на рис. 5.15, видно, что в магнето с четырехполюсным ротором за один его оборот (360°) создается четыре положения, два из которых показаны на рисунке (точки A2 и A4), при которых, размыкая контакты прерывателя, можно получить искровой разряд между электродами свечи, т. е. в четырехискровом магнето можно получить четыре размыкания за один оборот ротора.
В двухискровом магнето с четырехполюсным ротором производится два размыкания за один оборот ротора; В этом случае размыкание происходит с пропуском, т. е. через одно из тех положений ротора, при котором может произойти искровой разряд, и, следовательно, из четырех возможных искр за один оборот ротора используются только две.

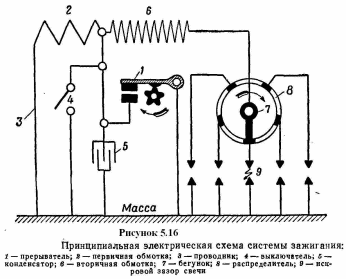

Путь тока в первичной и вторичной цепях рассмотрим на принципиальной электрической схеме системы зажигания пятицилиндрового двигателя (рис. 5.16).
При замкнутых контактах прерывателя 1 ток низкого напряжения из первичной обмотки 2 поступает к прерывателю, а затем на массу, откуда по проводнику 3 возвращается в первичную обмотку. При перемене направления ток из первичной обмотки по проводнику 3 поступает на массу, а затем через прерыватель — в первичную обмотку.
В магнето с четырехполюсным ротором ток меняет свое направление четыре раза за один оборот ротора, следовательно (см. рис. 5.15), при первом размыкании ток имеет одно направление, а при следующем размыкании направление тока противоположное.
В двухискровом магнето с четырехполюсным ротором за счет пропусков в размыканиях каждое размыкание контактов происходит при одном и том же направлении тока — от неподвижного контакта (наковальни) к подвижному (молоточку). Для предохранения контактов от разрушения, вызываемого постоянным направлением тока, неподвижный контакт изготовляется из вольфрама, а подвижной — из платино-иридиевого сплава.
При замыкании выключателя 4 (см. рис. 5.16) ток из первичной обмотки 2 пройдет через него на массу, откуда по проводнику 3 он возвратится в первичную обмотку, вследствие чего размыкание прерывателя не будет сопровождаться разрывом первичной цепи.
В случае пробития конденсатора 5 ток из первичной обмотки пройдет на массу через конденсатор, а затем по проводнику 3 — в первичную обмотку 2; первичная цепь при этом остается также замкнутой.
При размыкании прерывателя ток высокого напряжения из вторичной обмотки 6 направляется к бегунку 7, который при своем вращении замыкается с одним из контактов распредели- _ теля 8. Пройдя контакт распределителя и искровой зазор 9 в свече, вторичный ток поступает на массу, а затем через проводник 3 и первичную обмотку 2 возвращается во вторичную обмотку 6.
При перемене направления ток из вторичной обмотки поступает сначала в первичную, т. е. проходит по тому же пути, но в противоположном направлении.
