9.9 Модели разностей
Модель разности – это модель местности, которая отображает разницу между двумя площадями. Площадями могут быть две модели местности или модель местности и опорным уровнем.
Чтобы создать модель разностей, выберите Функция| Модель разностей
Выемка и насыпь
Поверхность модели разностей представляет разницу между существующей поверхностью и планируемой поверхность. Высота каждой точки в модели аналогична высоте существующей поверхности минус высота планируемой поверхности. Это означает, что на площади, где существующая поверхность, находится на более высоком уровне, чем планируемая поверхность, модель разности будет иметь высоту более нуля.
Рассчитанные площади и объемы разделены на две категории, выемка и насыпь. Выемка означает площади, где высоты модели разностей больше нуля, что означает необходимость убрать материалы. Соответственно, насыпь обозначает площади, где высоты модели разностей меньше нуля, что означает необходимость заполнить данные площади.
Контуры разницы
Если вы создаете контуры относительно модели разности, будут созданы Контуры разницы, тип файла -.dfn. Контуры разницы отличаются от обычных контуров методом, который используется для их отображения на экране. Вместо различных цветов для различных интервалов высоты, используется три цвета, отображающие выемку, насыпь и нулевой уровень. Такой метод облегчает увидеть, в каких областях необходимо выполнить выемку (удалить) или заполнить соответственно, чтобы достигнуть желаемого результата. Контуры, представляющие нулевой уровень, также принимаются во внимание, так как они отмечают границу между выемкой и насыпью. Выберите Свойства слоя, чтобы установить цвета.
9.10 Вырезать модель местности
Диалоговое окно Вырезать модель местности выглядит следующим образом:
Опции
Вы можете указать треугольники, которые необходимо вырезать и используемые метод.
Треугольники с многоугольником Вырезанные треугольники Полностью внутри
• Вырезать треугольники, сохранить область внутри многоугольников.
Вырезать треугольники путем вставки «узлов», где треугольники пересекаются с многоугольником. Треугольники внутри многоугольников сохранены.
• Вырезать треугольники, сохранить область за пределами многоугольников.
Вырезать треугольники путем вставки «узлов», где треугольники пересекаются с многоугольником. Треугольники за пределами многоугольников сохранены.
• Сохранить треугольники полностью внутри многоугольников.
Сохранить треугольники, которые не пересекаются с многоугольниками. Треугольники внутри многоугольников сохранены.
• Сохранить треугольники полностью за пределами многоугольников.
Сохранить треугольники, которые не пересекаются с многоугольниками. Треугольники за пределами многоугольников сохранены.
• Изменить исходную модель
Изменить исходный файл, не создавая его копию.
• Создать копию
Создать «объединенную» модель как новый файл.
9.11 Соединить модели местности

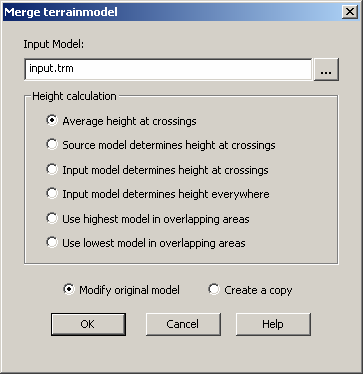

Диалоговое окно Соединить модели местности выглядит следующим способом:
