9.5 Создание сечения местности

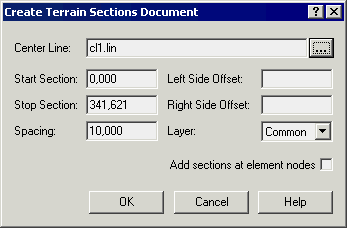

Активируйте данную функцию, чтобы создать сечения местности вдоль указанной центральной линии с использованием модели местности. В открытой модели местности выберите Данные | Создать сечения местности. Укажите параметры и нажмите [OK]. Расчет будет выполнен и новый документ сечений местности откроется в новом окне. Тип файла будет .sec.

Центральная линия

Введите имя файла, который содержит центральную линию, вдоль которой необходимо рассчитать сечения местности. Тип файла - .lin.

Начальное сечение

Укажите положение первого сечения местности.

Конечное сечение

Укажите положение последнего сечения местности.

Область

Укажите, с каким интервалом необходимо создать сечения местности.

Левое боковое смещение, правое боковое смещение

Укажите максимальное смещение, допустимое для левой и правой конечных точек сечений местности. Если значение не указано, соответствующая сторона сечений достигнет внешней границы модели местности. Введите положительные значение для правого бокового смещения, и отрицательные значения для левого бокового смещения.

Слои

Выберите слой, который необходимо отобразить в документе сечения местности.

Добавить сечения к «узлам» элемента

Если данная опция выбрана при расчете, сечения местности будут также созданы в точках прохождения касательной линии, расположенных на центральной линии. Это приведет к появлению неравных интервалов между сечениями местности с дополнительными сечениями между теми, которые созданы с учетом заданной области сечения. Если данная функция не активирована, сечения будут созданы с постоянными интервалами, не учитывая то, как выглядит центральная линия между этими интервалами.

9.6 Создать профили местности

Активируйте данную функцию, чтобы создать профиль местности вдоль указанной центральной линии с использованием модели местности.

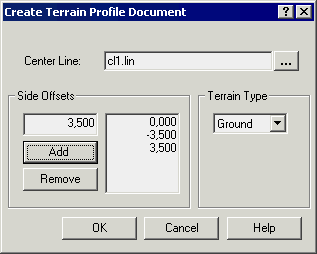

В открытой модели местности выберите Данные | Создать профили местности. Укажите необходимую центральную линию и нажмите [OK]. Выполняется расчет. Новый документ профиля местности откроется в новом окне. Типы файла -.pro.

Центральная линия

Введите имя файла, который содержит центральную линию, вдоль которой необходимо выполнить расчет профиля местности. Тип файла - .lin.

Боковые смещения

При выполнении расчета вы можете создать профили местности, параллельные центральной линии. Укажите боковые смещения параллельных профилей местности, если таковые имеются. Изначально, в список было включено только смещение 0.000, которое соответствует профилю местности на центральной линии.

• Добавить боковое смещение

Укажите необходимо смещение в маленькой ячейке и нажмите [Добавить]. Значение передается в список боковых смещений, которые будут использоваться при расчете. Вы можете добавить любое количество смещений.

• Удалить боковое смещение

Выберите смещение, которое необходимо удалить из списка и нажмите [Удалить]. Выбранное смещение будет удалено из списка. Обратите внимание, что вы можете удалить смещение0.000, и создать документ профиля местности без профиля центральной линии. Если список пуст, расчет не будет выполнен.

• Тип местности

Выберите тип местности, представленный профилем местности.
