9 Модели местности
9.1 Общая информация о моделях местности
Модель местности – это цифровое представление поверхности, например поверхности земли или дна моря и т.д. Модель местности состоит из неправильной сети треугольников между точками, где каждый треугольник рассматривается как поверхность плоскости. Точки, совместно с линиями между точками, являются вводимыми данными при создании модели местности. Может выполняться съемка точек на местности, например, измеренния с помощью тахеометра, но также точки могут быть теоретическими, например на рисунке. Модели местности в Geo имеют тип *.Trm.
Приложения
Модель местности может использоваться для расчета площадей и объемов различных объектов, путем активации функции расчета объема, от модели к модели. Модель разностей – модель местности, которая отображает разницу между двумя моделями.
Модели местности могут также использоваться для создания горизонтальных линий, сечений местности и профилей местности.
Модель местности может использоваться при визуализации различных объектов, например трехмерный вид местности в окне трехмерного изображения.
Вводимые данные
Модель местности создается с помощью точек и линий, загруженных из одного или более файлов координат. Соответствие моделей и объекта, которое необходимо описать, зависит от этих точек и линий. Так как точки соединены с поверхностями плоскости, модель местности является упрощением описанного объекта. Вы должны быть уверены, что объект связан с объектом, только используя информацию о точках. Важно выбрать необходимое количество точек и определить их верное местоположение, чтобы корректно представить объект. На поверхностях, где отображены несколько высот, точки должны быть расположены друг к другу как можно ближе, в то время как поверхности плоскости могут быть представлены только несколькими точками. Точки должны располагаться в крайних пунктах объектов, например, верхние и нижние точки.
Прервать линии
Другой метод, который применяется для контролирования моделей местности с целью обеспечить более точное отображение объектов - разрывание линий. Все линии в используемых документах координат рассматриваются как прерывистые линии, что влияет на расчет. Поэтому линии должны всегда быть сторонами треугольника в модели. Это значит, что появление линий в модели определено заранее.
Линии должны располагаться в определенном порядке, чтобы описать линии объектов, например, бордюрные камни, нижние части канав и т.д. Использование прерывистых линий позволит избежать появления непредсказуемых ошибок в модели. Как только прерывистые линий отобразятся в конечной модели местности, вы сможете их принять.
9.2 Создание моделей местности
Чтобы создать новую модель местности, выберите Файл | Новый | Документы модели местности | Модель местности (Trm).
Модель местности может быть также создана в открытом файле координат, выберите Данные | Создать модель местности.

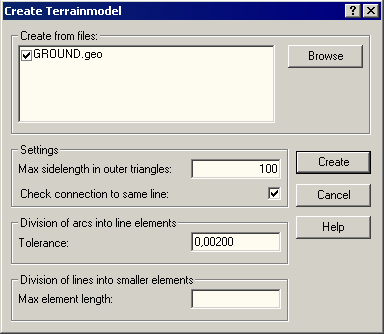

Модель местности создается с использованием одного или более файлов координат. В диалоговом окне отобразится список файлов, которые могут использоваться при расчете. Если модель местности создана в открытом файле, все файлы координат, которые открыты в активном окне, будут добавлены в список. В противном случае список будет пуст.
Добавление файлов в список
Нажмите кнопку [Выбрать], чтобы добавить файлы в список. Откроется диалоговое окно, в котором вы можете выбрать один или более файлов. Могут быть выбраны только файлы.geo или .pxy. Выбранные файлы будут добавлены в список.
Выбор файлов для расчета
Выберите файлы из списка, которые будут использоваться при расчете модели местности. Все выбранные файлы будут включены в модель. Если выбор файла будет отменен, он будет исключен из расчета.
Начало расчета
Нажмите кнопку [Создать], чтобы начать расчет новой модели местности. При создании новой модели местности будут использованы данные из всех выбранных файлов в списке. Если файлы не были выбраны и список пустой, действие не будет выполнено. После завершения расчета, в новом окне откроется новая модель местности.
Настройки
Макс. боковая длина во внешних треугольниках
Используйте данную функцию при создании модели местности с учетом данных, характеризующих область, внешние края которой «закругляются» внутрь. Треугольники, у которых одна из сторон длиннее указанного значения, и каждая сторона которых является внешним краем модели местности, будут удалены. Действие будет повторяться до тех пор, пока не будет создана модель, внешний край которой будет состоять только из треугольников, все стороны которых будут короче указанного значения. Если указано необходимое значение, большинство треугольников, пересекающих внутренние изгибы, но, тем не менее, расположенных за площадью текущей модели, будут удалены при расчете. Используйте графические инструменты, чтобы удалить любые оставшиеся ненужные треугольники. Если значение не было задано, модель местности остается неизменной.
Проверить соединение с линией
Если данная ячейка выбрана при создании модели местности, треугольники, все три точки которых расположены на одной прерывистой линии, любая сторона которых является внешней границей модели местности, будут удалены. Используйте данную функцию, если данные содержат прерывистые линии, являющиеся внешними краями модели местности. Треугольники, расположенные за пределами данных линий, могут быть удалены.
Разделение круглых арок на отрезки
Так как модель местности может содержать только прямые линии, окружности и арки должны быть разделены на более короткие прямые элементы автоматически. Допуск определяет самую большую разницу между аркой и созданными линиями соприкосновения. Чем меньше вы установите допуск, тем больше будут линии соприкосновения. Смотрите рисунок ниже, где допуск отмечен как Tol.
Разделение прерывистых линий на более маленькие части
Чтобы избежать появления длинных и узких треугольников, вы можете установить максимальное значение длины элементов в прерывистых линиях. Если элемент длиннее, он будет автоматически разделен на несколько линий.
