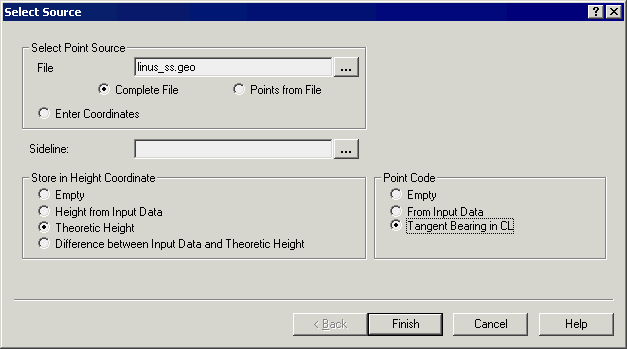

8.6 Сечения и смещения для координат
Используйте данную функцию, чтобы рассчитать координаты, используя точки, описанные с сечениями и смещениями от линии. Вводимые данные могут быть файлом координат, файлом поперечного сечения или введены в ручном режиме. Результат отображается в отчете и файле координат. Откройте документ линии и выберете Данные | Сечение и смещение для координат
Введенные данные
Выберите источник расчета:
Весь файл
Все
точки в выбранном файле будут рассчитаны.
Оба файлы координат (geo
или
pxy)
или файлы поперечного сечения
(sec,
lsd,
tsd,
ksd,
tts)
могут использоваться как введенные
данные (источник). Нажмите кнопку
выбора,
,
чтобы выбрать файл из доступных файлов.

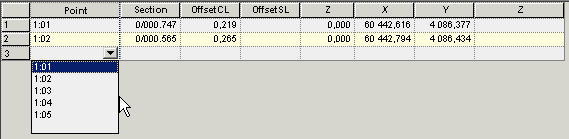

Точки из файла
При расчете используются точки из файла. Файлы координат (geo или pxy) и файлы поперечного сечения (sec, lsd, tsd, ksd, tts) могут использоваться как введенные данные (источник). Нажмите кнопку выбора, , чтобы выбрать файл из доступных файлов.
Нажмите [Далее], чтобы сделать выбор на следующей странице. Существует форма ввода точек. Введите номера точек и выберите их из списка, нажав стрелку, расположенную справа в поле номера точки.
Если точка выбрана, поля координат заполняются автоматически.

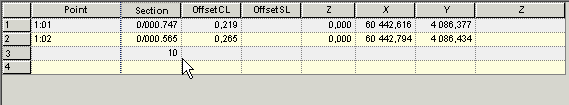

Ввести координаты
Данная опция означает, что вы можете ввести данные точки. Нажмите кнопку [Далее], чтобы просмотреть диалоговое окно, в котором необходимо найти форму ввода точки.
Если была выбрана боковая сторона, укажите смещение относительно центральной линии или по направлению к боковой линии.
Боковая линия
Вы можете связать значения боковой стороны с боковой линией, а не центральной линией. Введите имя боковой линии или нажмите .
Высоты
Высоты рассчитываются с учетом данных профиля и изгиба, если используются файлы prf и skv, которые имеют то же имя, что и файл lin.
Высоты могут быть рассчитаны несколькими методами:
• Пустое поле
Высоты не рассчитаны.
• Высоты из вводимых данных
Высоты загружены из файла вводимых данных.
• Теоретическая высота
Высоты установлены как теоретические высоты для выбранного сечения /смещения относительно изгиба/поперечного наклона.
• Разница между введенными данными и теоретической высотой
Координаты высоты установлены как разница между координатой высоты в файле вводимых данных и теоретической высотой.
Кодирование
Выберите метод установки кода точки.
• Пустой
Поле кода остается пустым.
• С использованием введенных данных
Код скопирован с точек в файле введенных данных.
• Изгиб прохождения касательной линии на центральной линии
Изгиб центральной линии установлен в поле кода точки.

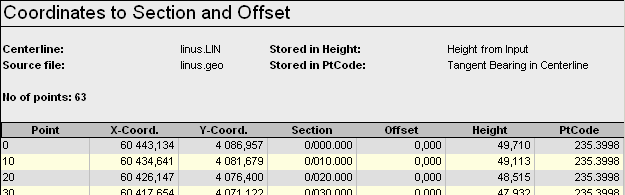

Отчет
Помимо файла координат создается и отчет.

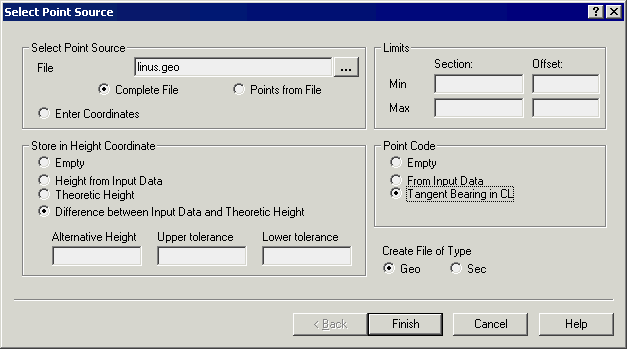

8.7 Координаты для сечения и смещения
Используйте данную функцию для расчета сечений и смещений относительно линии с использованием координат. Данные могут быть введены как файл координат или в ручном режиме. Результат представлен в файле координат или поперечного сечения и в отчете. Откройте документ линии, данные которого необходимо использовать при расчете и выберите Данные | Координаты до сечения и смещения.
Ввод
Выберите тип ввода данных для расчета:
Весь файл
Могут быть рассчитаны все точки в указанном файле (geo или pxy) Нажмите кнопку выбора, , чтобы выбрать существующий файл.
Точки из файла
Данная опция означает, что вы выбираете: рассчитать точки в файле координат (geo или pxy). Нажмите кнопку выбора, , чтобы выбрать существующий файл.
Если точка выбрана, координаты сечения проверяются автоматически.
Ввести координаты

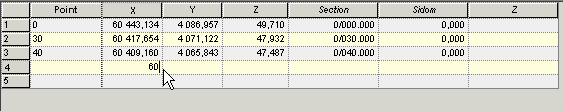

Данная опция означает, что вы введете данные точек в ручном режиме. Нажмите кнопку [Далее], чтобы просмотреть форму ввода координат.
Если выбрана боковая линия, вы можете указать смещение относительно центральной или боковой линии.
Границы
Здесь вы можете рассчитать точки, измерив границы относительно центральной линии. Точка может быть рассчитана в пределах границ. Обратите внимание! Предполагается, что измерения левой стороны будут отрицательными.
Высоты
Высоты рассчитываются с учетом данных профиля и изгиба, если используются файлы prf-и skv-с тем же именем, как и файл lin в проекте.
Существует несколько опций для расчета высоты.
• Пустое поле
Высоты не рассчитываются.
• Высоты из вводимых данных
Высоты загружаются из файла вводимых данных.
• Теоретическая высота
Высоты установлены для расчета как теоретические высоты указанного сечения /смещения с учетом изгиба.
• Разница между вводимыми данными и теоретической высотой
Координаты высоты установлены как разница между координатами высоты в файле введенных данных и теоретической высотой.
Код точки
Выберите метод установки кода точки.
• Пустое поле
Поле кода остается пустым.
• Из вводимых данных
Код скопирован из точек в файле введенных данных.
• Изгиб прохождения касательной линии на центральной линии
Изгиб центральных линий установлен в поле кода точки.
Создать файл типа
Выберите, нужно ли сохранить рассчитанные точки как координаты (в формате geo) или как данные поперечного сечения (формат sec).
Отчет
Помимо файла координат, создается также и отчет.
