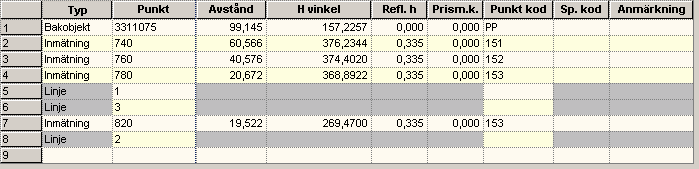

5.1.3 Вид ввода данных
В данном окне показаны точки станции.
Колонки ввода данных:
Заголовки колонок Расстояние и Угол и порядок их расположения зависят от настроек, указанных в Редактировать | Предпочтения, а также от метода измерения высот.
Тип Тип точки
Обратное визирование. Объект обратного визирования точки станции.
Съемка: Съемочная точка
Пассивный: Неактивная точка
Номер точки Номер точки. Максимум 12 символов. Расстояние Съемочная длина. Наклона или горизонтальная.
H-угол Горизонтальный угол.
V-угол Вертикальный угол.
H-разница Разница высоты до точки. Доступна, только когда в данных станции указано, что высоты являются ризницами высоты.
Отражатель H Высота отражателя
Ptкод Код точки. Максимум 8 символов. Точка связана с символами и типами линии, которые определены в списке кодов.
SC Специальный код. Максимум 2 символа. Смотрите раздел Специальные коды ниже.
Примечание Примечания. Используется совместно с кодом точки или специальным кодом, смотрите выше. Максимум 12 символов.
5.1.4 Специальные коды
Существует несколько различных функций кода, которые используются при расчете координат. Данные функции указаны со специальным кодом или связаны с кодом точки с помощью списка кода.
F2 Прямоугольник создан по двум точкам
Используйте данная функцию, если вы хотите измерить прямоугольник, но можете только выполнить съемку до точек. Ширина вводится в поле – Примечание первой точки съемки. Значение ширины будет положительным, если точки расположены по часовой стрелке и отрицательным – если против часов стрелки. Более того, в поле – Примечании второй точки может быть указано смещение (смотрите рисунок).

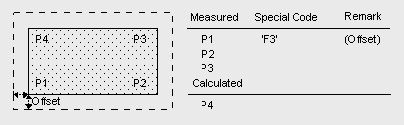

F3 Прямоугольник создан по трем точкам
Данная функция аналогична описанной выше. Точки должны быть измерены по порядку.

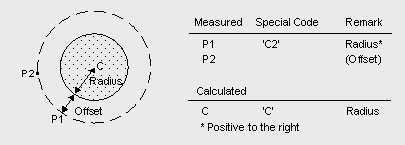

C2 Круг создан по двум точкам
Если известен радиус, используйте данную функцию, чтобы выполнить съемку двух точек. Введите радиус (положительный, при «правильном» повороте от точки 1 к точке 2) в поле-Примечание первой точки и, в случае если есть смещение, укажите его в поле-Примечании второй точки. После расчета координат, будет получено значение центра.
C3 Круг создан по трем точкам
При съемке круглых объектов, может использоваться функция C3 и выполняется съемка трех точек на окружности. Если есть смещение, оно будет указано в поле-Примечании первой точки.

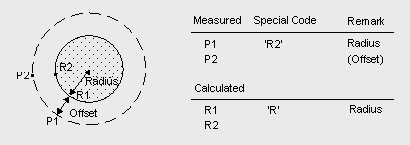

R2 Радиус создан по двум точкам
Используйте данную функцию, чтобы получить две точки радиуса с известным радиусом. Выполняется измерение двух точек на радиусе, значение радиуса вводится в поле – Примечании первой точки. Если есть смещение, оно указывается в поле-примечании второй точки. При расчете координат, центральная точка не высчитывается. Обратите внимание, что точки радиуса должны находиться на одной линии.

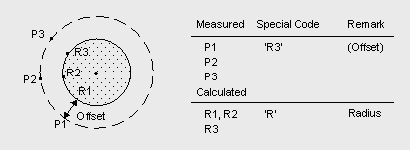

R3 Радиус создан по трем точкам
Используйте данную функцию при съемке радиуса с трех точек. Если есть смещение (смотрите картинку), оно указывается в поле-Примечании первой точки. Будет вычислен радиус и установлен в файле координат. Центр не рассчитывается. Обратите внимание, что точки радиуса должны находиться на одной линии.

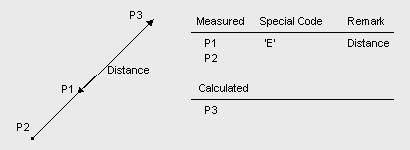

E Экстраполяция (односторонняя точка)
Используйте данную функцию, если невозможно провести съемку точки. Вы можете провести съемку двух точек на линии и указать разницу от первой точки до точки, которую необходимо рассчитать в поле-Примечании первой точки. Обратите внимание, что съемка точки должна быть выполнена, как показано на рисунке.
PI Точка-пике
Используйте точку-пике в аналогичной съемке. Точка сохраняется временно и может затем использоваться как точка станции в файле.
PP Точка многоугольника
Точка будет сохранена в файле PP при расчете координат. Вы можете сохранить более одного файла PP.
K Проверить точку
P Съемка по направлению к известной точке.
L Дополнительное значение к длине наклона
L Используется для обозначения дополнительного значения к длине наклона Значение вводится в поле-Примечании.
L Дополнительное значение к горизонтальной длине
H Используется для обозначения дополнительного значения горизонтальной длины. Значение вводится в поле-Примечании.
R Изменение положения вертикального круга
F Используется при выполнении съемки с Geotronics 468 для определения местоположения круга. Код соответствует расчету координат.
Z+ Высота/глубина
Используется при выполнении измерении с GeoPad.Если специальный код содержит Z+, данные в поле-Примечании добавляются к высоте при расчете координат (в поле-Примечании необходимо указать возможный знак «минус»)
Z Проверка высоты/настройка
C Высота станции сравнивается с точкой, съемка которой была выполнена и затем корректируется. Результаты корректировки отображены в отчете.
