4.8 Вставить высоты горизонтальной линии

Вставка высоты горизонтальной линии означает, что тексты с данными о высоте вставляются после горизонтальных линий. Вы вставляете текст, указав над какой горизонтальной линией необходимо отобразить текст.

Сначала нарисуйте одну или более кривых линий (Инструменты | Нарисовать линию) в виде мира рисунка. Нарисуйте линии таким образом, чтобы они пересекали горизонтали в местах, где вы хотите расположить тексты. Вы получите лучший результат, если нарисуете линии, когда горизонтали будут ровными и не будут расположены близко друг к другу. Затем нажмите Данные | Вставить высоты горизонтальных линии. Теперь выделенные линии будут преобразованы в тексты высоты. Тексты аналогичны отдельным объектам, это значит, что они могут быть перемещены или повернуты. Иногда текст может появиться с «неверной» стороны от линии. Вы можете это исправить, повернув текст.

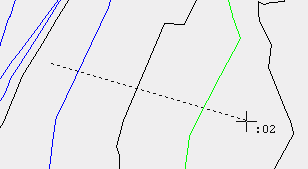

1. Нарисовать линию (или несколько), где необходимо отобразить тексты.

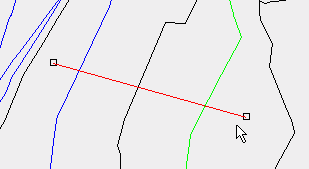

2. Выбрать линию

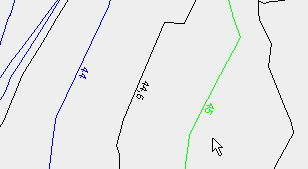

3. Выбрать «Вставить высоты горизонтальной линии»

4.9 Вставить тексты и символы по точкам в файле

Данные функции используются для вставки текстов или символов с учетом точек в файлах в пределах рисунка. Эти символы и тексты будут вставлены как отдельные объекты в рисунке и при расположении не будут связаны с исходными точками. Данный инструмент является только вспомогательным.

Выберите Данные | Вставить тексты... и Данные | Вставить символы... в меню данных рисунка, чтобы активизировать данные функции.

Прежде чем начать работу, измените масштаб точки на рисунке таким образом, чтобы вы могли видеть результат при работе в диалоговом окне. Если вы уже вставили объекты, которые вы не видите, закройте диалоговое окно, выберите: изменить в меню и снова повторите действие.

Шаг 1 – Выбрать (исходный) файл

Выберите, какие файловые данные необходимо загрузить. Когда придет очередность вставки символов, из файла загрузится его месторасположение, но не тип символа.

Шаг 2 – Условие поиска

Укажите выбор или процедуру поиска, чтобы выбрать несколько точек в файле. Выберите поле, оператора и значение, которые будут ограничивать выбор. Если вы хотите использовать все данные в файле, укажите звездочку, *. Если оператор установлен как (=), вы можете указать разницу, которая будет обозначать, на сколько значение может отличаться от указанного значения.

Шаг 3 – Установить параметры текстов

Установите формат и содержимое.

Содержимое/Форматирование текста

Выберите, какое поле или поля в файле необходимо загрузить или распечатать после точки. Выберите имя поля из списка или введите вручную, чтобы его загрузить. Необходимо помнить, что знак доллара должен находиться перед именем поля. Вы также можете ввести префиксы или построчные индексы.

Пример форматирования

• Выбрать из списка

Данные, которые содержатся в поле и которые необходимо распечатать: номера точек в файле координат.

$Номер точки

• Выбрать из списка и редактировать

Данные, которые содержатся в поле и которые необходимо распечатать, коды точек с префиксом KOD: (например, KOD:531)

KOD:$Код точки (выберите поле кода в списке и введите KOD в верхнюю строку).

• Несколько полей в одном тексте

Данные, которые содержатся в поле и которые необходимо распечатать: номер элемента, за которым следует запятая и радиус с префиксом R=, в файле линии.

Выберите поле Номер элемента в списке ($Номер элемента). Затем введите R=$Радиус, за которым следует номер элемента в поле ввода данных:

$Номер элемента, R=$Радиус

Горизонтальное и вертикальное расположение

Введите значение смещения (в мм) относительно точки пересечения.

Оба значения будут рассчитаны по направлению изгиба, если указаны опорная поверхность поворота, азимут линии.

Точка пересечений текстов

Точка пересечения обозначает, какая часть текста соединена с координатами и где необходимо расположить текст: с левой, правой стороны или посередине.

Опорная поверхность поворота и поворот

Используйте опорную поверхность поворота, чтобы контролировать, в какой системе координат будут ориентированы тексты. Поворот указывается относительно системы координат.

• Рисунок

Поворот указывается относительно горизонтальной стороны рисунка. Если угол равен нулю, текст будет нарисован горизонтально.

• Система координат

Поворот указывается относительно системы координат. Если угол равен нулю, смотрите выше.

• Азимут линии

Поворот указывается относительно азимута линии. Если есть файл координат, данные азимута загружаются из поля Примечание. Рекомендуется использовать, если необходимо поставить отметки сечений с определенным диапазоном вдоль линии.

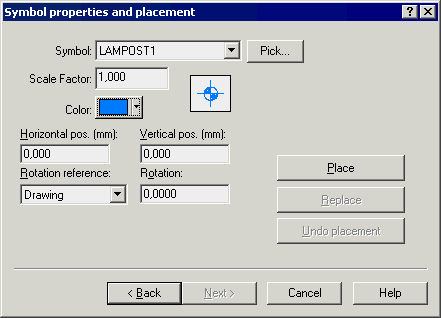

Шаг 4 – Местоположение символа

Укажите, какой символ необходимо расположить и место его расположения.

Символ

Выберите символ из списка или нажмите Подобрать. Затем определитесь, какой символ вы бы хотели использовать (все символы показаны в графическом виде).

Масштабный коэффициент

Введите масштабный коэффициент (масштабный коэффициент относительно обычному размеру).

Расположение по - горизонтали и вертикали

Введите значение смещения в мм относительно точки пересечения.

Опорная поверхность поворота и поворот

Опорная поверхность поворота указывается относительно системы координат.

Шаг 5 – Расположение объектов

Теперь вы можете расположить тексты или символы. Нажмите Расположить и объекты будут расположены и отмечены на рисунке за диалоговым окном.

Если объекты находятся там, где они должны быть, вы можете закрыть диалоговое окно или сделать новый выбор и расположить новые объекты. Другими словами, вам не нужно закрывать диалоговое окно до того, пока вы не расположите все необходимые объекты. Иногда случается, что вы изменили масштаб, но этого недостаточно для просмотра расположения объекты. Закройте диалоговое окно, выберите Отменить в меню, установите необходимый масштаб и повторите все вышеуказанные действия.

Если объекты расположены в другом месте, смотрите Шаг 6.

Шаг 6 – Заменить существующие объекты

Если объекты расположены неверно и не содержат верной информации, вы можете изменить настройки, нажав [Изменить местоположение] вместо Разместить. Последние местоположения объектов будут заменены. Нажмите [Отменить расположение], чтобы отменить последнее действие. Обратите внимание, что при закрытии диалогового окна вы не сможете заменить объекты. Если вы согласны, используйте команду Отменить в меню.
