2.6.4 Точка пересечения с вехой

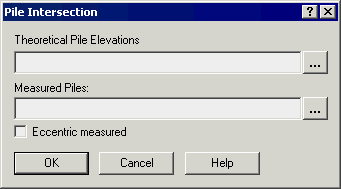

Используйте эту функцию, чтобы рассчитать координаты в плоскости пересечения с вехой. Выберите Функция | Точка пересечения с вехой.
Координаты точки пересечения рассчитываются следующим образом: в файл координат, который содержит теоретические данные, добавляется строка с номером вехи и высотами (Z) для каждой вехи, для которой необходимо измерить координаты. В другом файле координат содержатся данные съемочной вехи. Для каждой новой вехи необходимо использовать две измеренные точки, возможно, нескольких следующих точек, если выполняется не центрированное измерение. Необходимо измерить точки как линию с номером вехи, как номер линии, например, точки 1.1., 1.2. измеряются до вехи 1 и т.д. Однако программа просмотрит измеренные данные вехи и рассчитает их координаты в плоскости пересечения на теоретическом возвышении. Результатом является документ, содержащий информацию о координатах и текстовый отчет. Помимо координат точки пересечения, указывается наклон вехи и горизонтальное направление между точкой 1 и точкой 2.
Теоретическое возвышение вехи
Введите имя файла координат, в котором содержатся номера вех и возвышение плоскости пересечения.
Измеренные вехи
Введите имя файла координат с измеренными точками вехи.
Не центрированное измерение
Выберите данную ячейку, если были выполнены не центрированные измерения вех. При измерении можете использовать один из нижеуказанных методов:
• Метод 1
Измерьте две точки на одном крае, затем точку на противоположно крае. Измерьте точки, как линию (X.1, X.2 и X.3), где X – имя вехи….
• Метод 2
В случае если вы не можете измерить край по-диагонали, вы можете измерить точку на обеих сторонах боковых краев. Измерьте точки, как линию (X.1, X.2, X.3 и X.4) где X – имя вехи….
2.6.5 Списки кодов, символы, типы линии
Списки кодов
Каждая точка в файле координат имеет поле кода, используемое для ввода имени типа точки. Код может, например, применяться для контроля символа, который будет нарисован или какой тип линии будет использоваться при соединении точек в линию. В списке кодов вы можете указать данные соединения для каждого кода. Только один список кодов может быть активным одновременно, что контролируется путем выбора в Настройках программ (Редактировать | Предпочтения).
Списки кодов имеют расширение.cod и находятся в глобальной папке, чтобы программа могла их найти. Если код списков открыт, появится окно ввода данных с одной строкой для каждого кода.
Списки стандартных кодов
Geo поставляется с тремя списками стандартных кодов. Обратите внимание! Если вы редактировали эти списки, необходимо их сохранить под другими именами. В противном случае на них буду записаны другие файлы при следующей установке Geo.
• sbg.cod
Включает в себя двухциферные коды (XX) объектов съемки. Используется совместно с файлом символа sbg.sym и файлом типа линии sbg.glt.
• sbg1.cod
Включает в себя трехциферные коды (XXX) объектов съемки. Используется совместно с файлом символа sbg.sym и файлом типа линии sbg.glt.
• sbg2.cod
Включает в себя коды, которые идентичны кодам, используемым в SNRA (Vägverket) Handbook (Publ. 2000:5B). Более подробную информацию вы найдете в Руководстве пользователя Geo на шведском языке.
• sbg2z.cod
Включает в себя коды, аналогичные используемым в sbg2.cod, но контролирует другие слои и символы при экспорте данных в AutoCAD/NovaPOINT. Используйте данный список кодов, если отображены высоты точек, например, для рисования высоты.
Поля в списке кодов
• Код
Код точки. Должен быть идентичен коду, указанному в поле кода точки в файле координат. Очистите данное поле, чтобы удалить код из списка кодов.
• Описание
Краткое описание кода. Максимум 25 символов.
• Функция
Вы можете связать функции съемки и коды, большинство из которых используется при расчете координат в файле съемки. Более подробную информацию вы найдете в разделе Файлы съемки. Вы можете использовать эти функции двумя способами: с кодом точки /примечание или со специальным кодом /примечание. Если вы используете специальный код, двухциферные коды могут быть введены ниже. Рекомендуется использовать специальный код, но он не может использоваться при работе с некоторыми инструментами и некоторые инструменты не могут работать с буквенно-цифровыми символами. В этом случае необходимо использовать код точки /примечание.
Доступные функции:
F2 Создание прямоугольника с помощью двух точек
F3 Создание прямоугольника с помощью трех точек
C2 Создание круга с помощью двух точек
C3 Создание круга с помощью трех точек
R2 Создание радиуса с помощью двух точек
R3 Создание радиуса с помощью трех точек
E Экстраполяция
PP Точка многоугольника
PI Пике
KP Контрольная точка
BO Опорный объект
• Тип линии
Укажите тип линии, который необходимо использовать. Тип линии зависит от активного файла типа линии. <НЕТ> означает, что линия не будет нарисована.
• Карандаш
Количество карандашей /цветов, которые необходимо использовать для рисования линии. Смотрите также раздел Настройки вида.
• Отсчетная линейка
Цена деления шкалы типа линии. 1 = нормальный размер.
• Символ
Имя символа, который необходимо нарисовать. Символ зависит от активного файла символа. <НЕТ> означает, что символ не будет нарисован.
• Карандаш
Количество карандашей /цветов, которые необходимо использовать для рисования линии. Смотрите также раздел Настройки вида.
• Отсчетная линейка
Цена деления шкалы типа линии. 1 = нормальный размер. Для графиков вы также можете установить различные значения деления для различных рисунков.
• Опора поворота
M Рисунок. Символ поворачивается следом за поворотом рисунка.
C Координатная система. Символ будет нарисован параллельно оси восток-запад системы координат.
P Код точки. Символ будет нарисован в правых углах относительно азимута кода точки.
R Дорога. Символ будет нарисован в соответствии с азимутом, указанными в примечании, если специальный код установлен как B. (Данная информация может быть установлена при активизации некоторых функции, используемых для установки параметров дороги)
• Поворот
Поворот символа относительно опорной поверхности.
• Слой AutoCAD
Имя слоя, где располагаются точки.
• Тип линии AutoCAD
Тип линии для линии между точками.
• Блок AutoCAD
Имя соответствующего блока/символа для точек в AutoCAD.
• Атрибуты AutoCAD
Используйте один или более из нижеуказанных атрибутов, чтобы внести соответствующую информацию в поле атрибута в блоке AutoCAD .
P/S Номер точки
X Координата X Y Координата Y Z Координата Z K/C Код точки
R Примечание
• Код KF85 действителен при импорте и экспорте KF85 и Geosis.
• Код AutoKa-PC действителен при импорте и экспорте AutoKa-PC.
• Код Kordab используется при экспорте данных в формат Kordab (.242 и.243).
Символы
Символы в программе Geo сохраняются в файлах типа.sym, которые должны находиться в глобальной папке. Только один файл символа может быть активным одновременно, что может контролироваться при установке Настроек программы. (Редактировать |Предпочтения).
Типы линии
Типы линий в программе Geo сохраняются в файлах типа.glt, которые должны находиться в глобальной папке. Только один файл типа линии может быть активным одновременно, что может контролироваться при установке Настроек программы. (Редактировать |Предпочтения).
