2.1.2 Глобальное преобразование

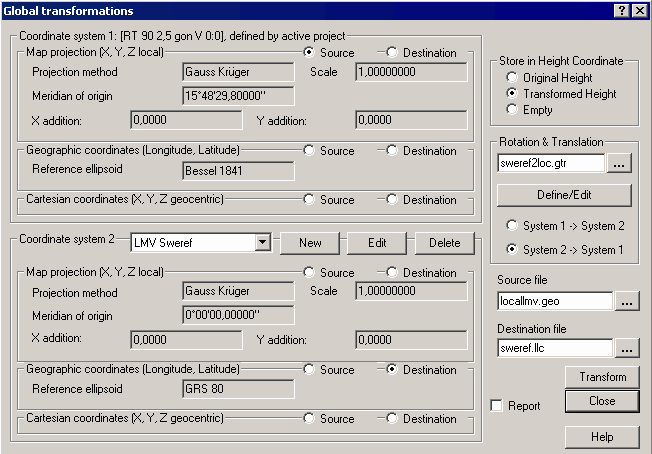

Чтобы преобразовать координаты в пределах и между двумя глобальными системами координат, перейдите к Функции |Глобальное преобразование.. Появится диалоговое окно. Если данная функция ранее использовалась, будут заданы ранее выбранные настройки для глобального преобразования. Диалоговое окно разделено на две системы: Координатная система 1 и Координатная система 2. Вы можете преобразовывать проецируемые, географические и картезианские координаты из одной системы в другую. Поправка "У меня есть" и "Я хотел бы" зависит от необходимого преобразования.
Координатная система 1
Выберите координаты, которые у вас есть, или которые вы бы хотели получить; Проецирование карты местности (X, Y, Z), Географические координаты (Долгота, широта) и геоцентрические картезианские координаты (X,Y, Z).
Если вы выбрали файл csd в Координатной системе1, параметры отобразятся под Проекция карты.
Координатная система 2
Опции идентичны опциям, указанным в Координатной системе 1.
Проекция карты (X, Y, Z местные)
Укажите, если у вас есть или вы бы хотели получить проецируемые координаты как X, Y и Z.
Файл csd содержит параметры, характеризующие проекцию географических координат по широте и долготе на местном эллипсоиде на проекцию карты местности. Пользователь может выбрать ранее установленный файл csd или задать новые настройки параметров. Более подробную информацию о проекции карты и различных настройках вы найдете в разделе Настройки проекта.
• Новый
Создать новую систему координат.
• Редактировать
Выберите [Редактировать], чтобы отредактировать ранее заданную систему. Отобразятся настройки для ранее заданной системы, которые могут использоваться для создания аналогичных систем.
• Метод проецирования. Используемый метод проецирования.
• Масштаб проекции. Масштаб для проецирования. UTM обычно использует 0.9996.
• Референц-эллипсоид. Укажите референц-эллипсоид, который будет использоваться.
• Смещение по широте. Дополнительное значение к истинной северной координате.
• Смещение по долготе Дополнительное значение к истинной восточной координате.
• Центральная долгота Центральное значение долготы для проекции.
• Центральная широта Широта для центральной точки проекта.
Географические координаты (Широта, Долгота)
Укажите, если у вас есть или вы бы хотели получить географические координаты, координаты широты и долготы. Имя выбранного референц-эллипсоида отображается, если выбран файл csd.
Картезианские координаты (X, Y, Z геоцентрические)
Укажите, если у вас есть или вы бы хотели получить геоцентрические картезианские координаты как X, Y, и Z.
Сохранить координату высоты
Укажите способ сохранения координаты высоты при преобразовании координат в проекцию карты местности или в координаты широты и долготы.
• Исходная высота
Высота не изменяется. Может, например, использоваться для выполнения расчетов при GPS съемках, когда корректировки несовпадения поверхностей геоида и эллипсоида будут выполнены позднее. При работе с моделью геоида используются высоты относительно эллипсоида в WGS 84.
• Преобразованная высота
Преобразование высоты. Высоты в обеих системах : исходной и назначения рассматриваются как высоты над их соответствующими эллипсоидами.
• Пустой
Поле высоты в итоговом файле не заполнено.
Преобразование между системами (7-параметров)
Ввиду того, что различные системы координат могут иметь различные определения центра земли и оси вращения, необходимо указать преобразование между центрами и ориентациям эллипсоидов. Данные параметры сохраняются в файлах gtr. Вы можете загрузить некоторые файлы gtr с сайта www.sbg.se/download-misc.html, например, None.gtr. Чтобы создать новый или отредактировать уже заданный файл преобразования, перейдите к [Новый] или [Редактировать].
Обратите внимание, что имена ранее установленных файлов gtr указывают направление переноса и поворота. Параметры преобразования не зависят от выбора, сделанного в Системе координат 1и 2. При использовании файла gtr пользователю необходимо выбрать верную ячейку под «Параметры определены», чтобы определить направление для преобразования.
Создать или редактировать преобразования
Более подробную информацию о преобразованиях вы найдете в разделе Настройки проекта. Помимо возможности выполнить преобразование, обеспечиваемой программой Geo, вы также можете создать новый или редактировать ранее созданный файл преобразования. Необходимо только нажать [Новый] или [Редактировать]. Появится диалоговое окно, в котором пользователю необходимо установить параметры геоцентрического трехмерного преобразования Хельмерта.
Описание Укажите описание преобразования. Текст, который, например, будет отображен при предоставлении отчетов.
Поворот Укажите угол поворота вокруг геоцентрических осей X- Y- и Z- для систем.
Углы в Ввиду того, что угол поворота очень маленький, единицы измерения поворота могут указываться в микрорадианах или секундах дуги. Укажите единицу измерения.
Перенос Укажите геоцентрическое перемещение между системами.
Шкала Укажите величину изменения между системами в PPM (частей на миллион). 0 PPM = одинаковая величина.
Формат файла для сохранения результата преобразования
Укажите формат файла для сохранения результата преобразования. Вы можете выбрать файлы типа geo, pxy, llc, и gcc. Если тип файла не указан, используется файл geo. Проецируемые и географические координаты сохраняются в файлах geo- или pxy-. Тип файла llc используется для сохранения координат широты и долготы. Географические картезианские координаты сохраняются в файлах gcc-.
Сохранить результат в
Введите имя файла, в котором необходимо сохранить полученный результат.
Если все поля заполнены верно, нажмите [Преобразовать].
Пример: Вы получили координаты как Poland 65 zone III, и теперь хотите их преобразовать для вашего проекта в Poland 2000 zone II. Выберите Poland 65 zone III.csd для координатной системы 1. Укажите 2000 zone II для системы 2. Отобразятся параметры проекции для каждой системы. Poland 65 использует Krassowsky 1940как референц-эллипсоид, а Poland 2000 использует GRS 80. Выберите Poland 65.gtr как Преобразование (7-параметров) между системами. Обратите внимание, что параметры преобразования указаны для преобразования из системы 2 в систему 1, так как в Poland 65.gtr параметры указаны для преобразования из GRS 80 или WGS 84 в Krassowsky 1940. Сохраните исходную высоту, потому что в этом случае высота не может быть преобразована.
