1.5 Трехмерная графика
1.5.1 Трехмерная графика
Программа Geo обеспечивает изображение объектов в трехмерном виде. Объекты могут просматриваться со всех направлений. Цвета и тени могут различаться. Модели местности могут иметь фоновые изображения.
В трехмерном окне могут быть отображены файлы следующих типов: .trm, .dfm, .geo, .pxy, .niv, and .dfn.. В одном окне могут быть отображены несколько файлов.
Инструменты
Изменить
масштаб прямоугольника
Двигать/Перемещать
Повернуть
Выбрать объект
Вид
Изменить
масштаб границ
Увеличить масштаб
Уменьшить масштаб
Вид сверху
Вид справа
Вид слева
Вид спереди
Вид сзади
Вид сверху (Юг-Запад)
Вид сверху (Юг-Восток)
Вид сверху (Север-Восток)
Вид сверху (Север-Запад)
Свойства трехмерной графики
Данные
свойства относятся ко всем файлам в
окне трехмерного изображения. Диалоговое
окно разделено на три закладки:
• Общие настройки
• Источник света
• Опорная поверхность
1.5.2 Инструменты
Поворот
Поворот в трехмерном изображении означает, что все объекты поворачиваются вокруг одной точки в трехмерном виде. Нажмите и удерживайте левую кнопку мышки и перемещайте курсор, чтобы повернуть объекты. Если в общих настройках выбрана опция Показать объекты как граничные рамки при повороте и переносе, объекты будут спрятаны во время движения и заменены на граничные рамки.
Центр поворота также задается в общих настройках.
Если выбран инструмент «повернуть объекты», используйте правую кнопку мышки, чтобы перемещать объекты. Смотрите раздел Перемещение ниже.
Изменение масштаба
Масштаб может быть изменен несколькими способами:
С помощью клавиатуры
Используйте [Page Up] , чтобы увеличить масштаб и [Page Down], чтобы уменьшить масштаб. Центром изменения масштаба является положение курсора мышки.
С помощью колесика мышки
Вы можете изменять масштаб, используя колесико мышки. Покрутите его обратно, чтобы увеличить масштаб и наоборот. Центром является положение курсора мышки.
Изменить
масштаб прямоугольника
Нажмите и нарисуйте прямоугольник над областью, масштаб которой необходимо изменить.
Кнопки на панели инструментов
Используйте кнопку, чтобы увеличить и кнопку , чтобы уменьшить масштаб изображения.
Перемещение объектов в трехмерном изображении означает, что они передвигаются в окне с использованием мышки. Нажмите левую кнопку мышки в окне и переместите объекты в необходимое местоположение, затем отпустите кнопку.
Если в общих настройках выбрана опция Показать объекты как граничные рамки при повороте и переносе, объекты будут заменены на граничные рамки.

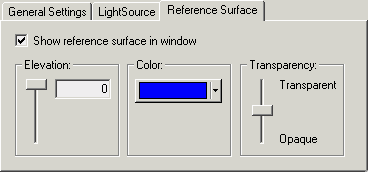

1.5.3 Опорная поверхность
Опорная поверхность может находиться на любом возвышении в трехмерном виде. Поверхность может использоваться, например, для имитации водной поверхности над моделью местности - дна озера.
Отобразить опорную поверхность в окне
Выберите данную опцию, чтобы отобразить опорную поверхность в активном трехмерном виде. Теперь вы можете управлять поверхностью.
Возвышение
Введите возвышение поверхности. Введите значение в поле и переместите курсор прокрутки.
Цвет
Укажите цвет опорной поверхности.
Прозрачность
Поверхность может быть отображена с дополнительной прозрачностью. Переместите курсор прокрутки, чтобы её изменить.
