12.3.8 Расчет туннеля

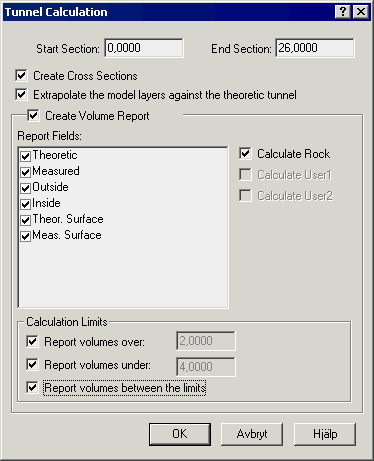

Чтобы выполнить расчет объемов, выберите Данные | Расчет туннеля.... Появится диалоговое окно, в котором будут отображены различные выборы для расчетов, которые были выполнены.
Вы можете временно изменить размер расчета, выбрав другие предлагаемые сечения.
Проверьте, нужно ли создавать сечения (для рисования/просмотра), а также нужно ли создавать отчет. В этом случае, укажите желаемое содержание отчета. Возможные поля отчета – теоретический и реальный объем, объем внутри и вне теоретического туннеля и теоретической/реальной области поверхности. Вы также можете выбрать: получить расчет, разделенный согласно линиям предела по высоте. Установите пределы, выбрав Данные | Настройки в документе tbs. Если вы выбрали: использовать следующие модели (пользователь 1 и пользователь2), данные объема/площади будут отражены в отчете.
Созданный файл сечения (.sec) и файл отчета (.rep) будут представлены после выполнения расчета.
С помощью файла рассчитанного сечения туннеля, файл .sec, вы можете легко создать рисунок направления туннеля.
12.3.9 Графические настройки

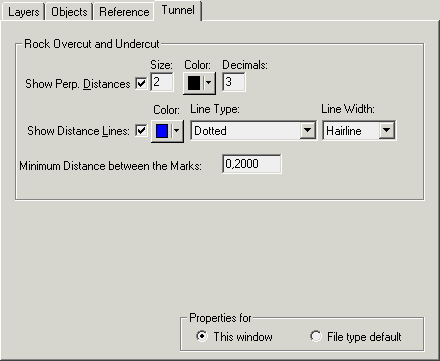

Активируйте свойства документа, нажав, Просмотры | Свойства документа для документа tbs или файла рассчитанного поперечного сечения (sec), чтобы ввести различные графические параметры под папкой «Туннель».
Пласт над выемкой и под выемкой
Отобразить перпендикулярные расстояния

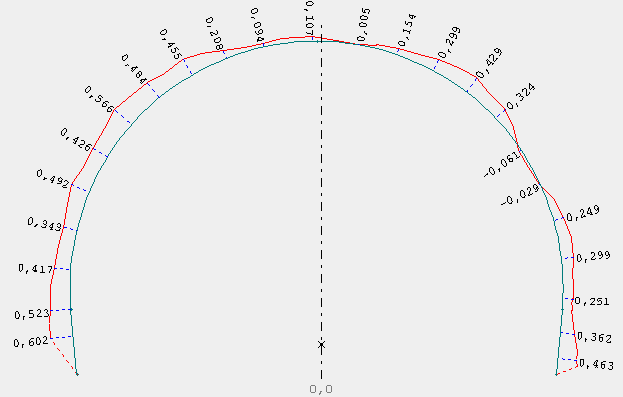

Вы можете выбрать: отобразить перпендикулярное расстояние между пластом породы и теоретическим туннелем. Положение пласта над выемкой будет отмечено за пределами плата, под выемкой – внутри. Укажите размер текста, цвет и количество десятичных знаков.
Отобразить линии расстояния
Выберите: очистить обозначение, нарисовав линию между отмеченной точкой и туннелем. Укажите цвет линии, тип линии и ширину линии.
Минимальное расстояние между марками
Выберете, чтобы контролировать, на каком минимальном расстоянии должны располагаться отметки, чтобы они не были слишком близко к текстам. Измерение рассчитывается вдоль контура пласта.
12.3.10 Настройки туннеля

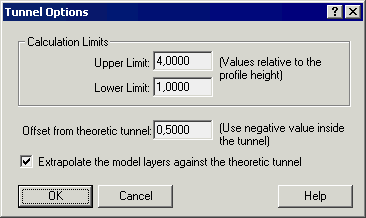

Выберите Данные | Настройки. Вы можете сделать выбор для расчета туннеля.
Пределы расчета

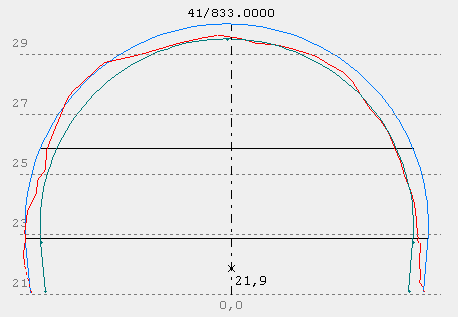

Вы можете выбрать пределы, которые необходимо использовать при расчете объемов туннеля. Вы также можете использовать функцию, чтобы отобразить опорный графический уровень в сечениях туннеля.
Верхний/Нижний предел
Укажите уровни предела относительно профиля. Оставьте поле пустым, чтобы не использовать предел. Вам не нужно заполнять оба поля.
Смещение от теоретического туннеля
Укажите измерение, выполненное путем параллельного перемещения теоретический туннель внутри контуров и вне их пределов (отрицательное измерение внутри туннеля). Расчет объема выполняется по направлению перемещаемого сечения туннеля.
Экстраполировать слои модели относительно теоретического туннеля
Используйте данную опцию, чтобы определить, нужно ли экстраполировать модель пласта по направлению к теоретическому туннелю в нижней части, чтобы создать дополнительную площадь. Данная опция является обязательной, если необходимо рассчитать объемы.
