11.3.6 Отчет о выполнении уравнивания сети
Отчет о выполнении уравнивания в Geo состоит из четырех или более закладок в зависимости от вводимых данных сети.

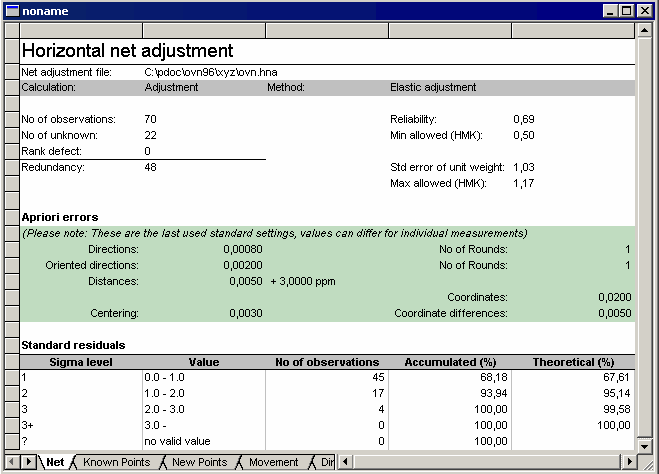

Сеть
Общая информация о сети.
Представлены следующие данные:
• Имя файла уравнивания сети.
• Количество наблюдений, неизвестных и связь.
• Общая надежность сети и предел HMK.
• Стандартная ошибка веса единицы сети и предел HMK.
• Стандартные отклонения, указанные в Настройках. Обратите внимание, что они могли быть изменены для отдельных измерений.
• Стандартные остатки, например, распределение измерений на различных уровнях сигма по сравнению с теоретическими результатами, которые можно получить, если не совершать значительных ошибок.

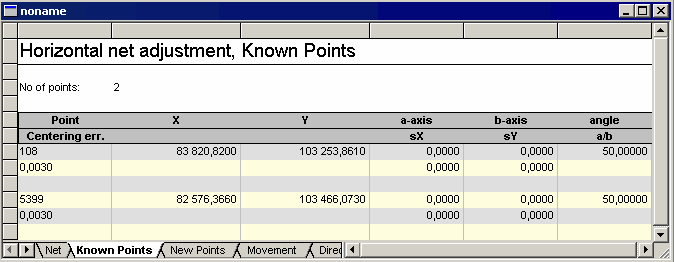

Известные точки
Здесь представлены точки, включенные в сеть, а также ошибки центрирования, используемые для каждой точки и эллипс ошибки, указанный для точки (Эллипс ошибки используется только для свободных и гибких уравниваний).
Для каждой точки представлены следующие данные:
• Номер точки
• Координаты
• a-оси, b-оси, угол
Стандартные ошибки точки как эллипсы ошибки.
• sX, sY
Стандартные ошибки как координаты X и Y.
• a/b
Объем эллипса ошибки должен быть более 0,4.
• Ошибка центрирования
Ошибка центрирования, используемая для точки.

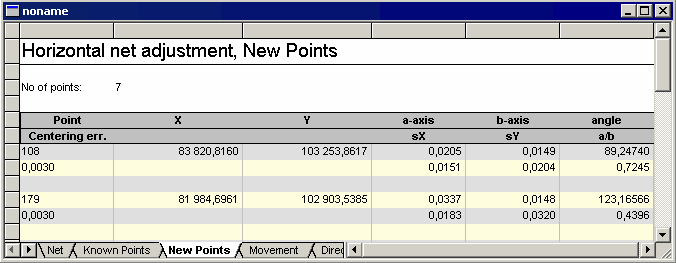

Новые точки
На этой закладке представлены координаты рассчитанных точек, а также оцененная точность точки и ошибка центрирования, которая была использована.
Для каждой точки представлены следующие данные
• Смотрите раздел Известные точки выше.

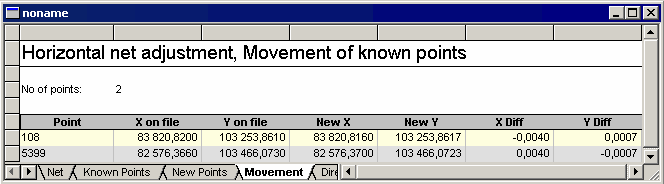

Перемещение
Данная закладка отображается только для сетей со свободным и гибким уравниванием, где известные точки имеют новые координаты. Для каждой точки, представлена разность между координатами перед уравниванием и координатами после уравнивания.
Для каждой точки представлены следующие данные
• Координаты до и после уравнивания, разности.

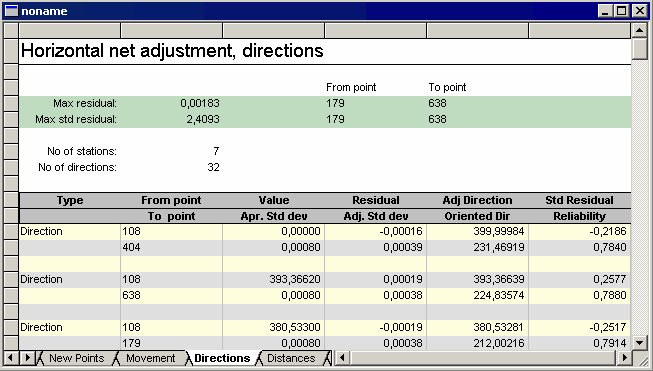

Направления
Данная закладка включена в отчет, если вводимые данные содержат направления.
Представлены следующие данные:
• Макс. остаток, и в каком измерении он найден.
• Макс. станд. Остаток, и в каком измерении он найден.
• Количество станций и измеренных направлений.
Для каждого измерения представлены следующие данные:
• Тип
Направление или азимут.
• От точки, до точки.
Станция и объект измерения.
• Значение
Исходное значение измерения.
• Разность
Улучшение, добавленное в измерение.
**?** : разность более 2 известных стандартных отклонений, должно быть проверено.
**!** : разность более 3 известных стандартных отклонений. Измерение, вероятно, выполнено неверно.
• Направление уравнивания
Направление после уравнивания.
• Стандартный разность
Стандартное улучшение, используемое для контроля качества
**?** : Стандартная разность более 2, необходимо проверить измерение.
**!** : Стандартная разность более 3 необходимо проверить измерение. Если ошибка не обнаружена, измерение должно быть спроецировано.
• Заранее известное стандартное отклонение
Оцененная точность измерения перед уравниванием, основание для взвешивания.
• Стандартное отклонение уравнивания
Стандартное отклонение настроенного измерения.
• Направление
Настроенный азимут между точками.
• Достоверность
Указана достоверность измерения.
**?** : Достоверность менее 0.71 означает, что выявление ошибки может быть затруднено.
**!** : Достоверность менее 0.35, предел HMK для сетей контрольных точек.

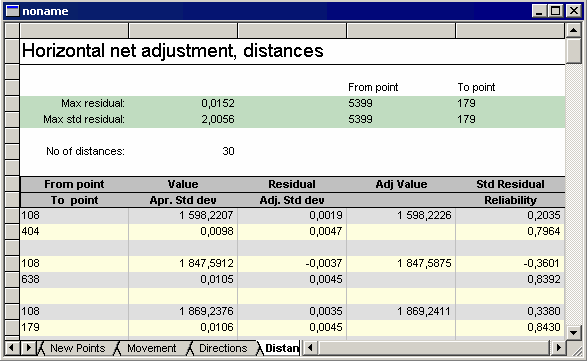

Расстояния
Данная закладка включается в отчет, если вводимые данные содержат расстояния.
Представлены следующие данные:
• Макс. остаток, и в каком измерении он найден.
• Макс. стандартный остаток, и в каком измерении он найден.
• Количество измеренных расстояний.
Для каждого измерения представлены следующие данные:
• От точки, до точки
Станция и объект измерения.
• Значение
Исходное значение измерения.
• Остаток
Улучшение добавлено в измерение.
**?** : Остаток более 2 заранее известных стандартных отклонений, необходимо проверить.
**!** : Остаток более 3 заранее известных стандартных отклонений. Измерение, вероятно, неверно.
• Расстояние уравнивания
Расстояние после уравнивания
• Стандартный остаток
Стандартное улучшение, используемое для контроля качества.
**?** : Стандартный остаток более 2, измерение необходимо проверить.
**!** : Стандартный остаток более 3, измерение необходимо проверить. Если ошибка не выявлена, необходимо отклонить измерение.
• Заранее известное стандартное отклонение
Оцененная точность измерения перед уравниванием, основание для взвешивания.
• Станд отклонение уравнивания
Стандартное отклонение настроенного измерения.
• Достоверность
Указана достоверность измерения.
**?** : Достоверность менее 0.71 означает, что выявление ошибки может быть затруднено.
**!** : Достоверность менее 0.35, предел HMK для сетей контрольных точек.

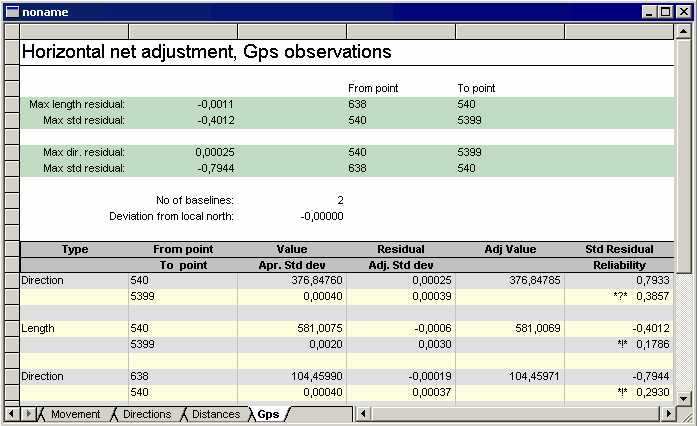

GPS
Данная закладка включена в отчет, если вводимые данные содержат наблюдения GPS.
Представлены следующие данные
• Мак. остатки для расстояний и направлений, и в каких измерениях они найдены.
• Макс. станд. остатки для расстояний и направлений, и в каких измерениях они выполнены.
• Количество базовых линий.
• Разница между местным севером и северным азимутом в WGS-84. Разность, если таковая имеется, может быть вызвана сближением меридианов или поворотом в местной системе.
Для каждого измерения представлены следующие данные
• Тип
Направление или расстояние
• От точки, до точки
Станция или объект измерения.
• Значение
Исходное значение измерения.
• Остаток
Улучшение добавлено к измерению.
**?** : Остаток более 2 заранее известных стандартных отклонений, необходимо проверить.
**!** : Остаток более 3 заранее известных стандартных отклонений. Измерение, вероятно, неверное.
• Значение уравнивания
Значение после уравнивания
• Стандартный остаток
Стандартное улучшение, используемое для контроля качества.
**?** : Станд. остаток более 2, необходимо проверить измерение.
**!** : Станд. остаток более 3, необходимо проверить измерение. Если ошибка не обнаружена, необходимо отклонить измерение.
• Заранее известное стандартное отклонение
Оцененная точность измерения перед уравниванием, основание для взвешивания
• Стандартное отклонение уравнивания
Стандартное отклонение настроенного измерения.
• Достоверность
Указана достоверность измерения.
**?** : Достоверность менее 0.71 означает, что выявление ошибки может быть затруднено.
**!** : Достоверность менее 0.35, предел HMK для сетей контрольных точек.
