11.3.2 Уравнивание сети, Вид ввода данных
Данные
Вводимые данные для уравнивания сети по горизонтали включают в себя горизонтальные углы, горизонтальные расстоянии и возможные начальные точки и/или оценку новых точек, которые необходимо рассчитать. В виде ввода данных вы также можете указать направления, координаты и разности координат. Вы также можете импортировать данные GPS в вид ввода данных. Данные для уравнивания сети по вертикали содержат разности высот, полученные от нивелира или тахеометра.
Данные уравнивания сети используются с документами.hna (Уравнивание сети по горизонтали) для уравнивания по горизонтали и документами.lna (Уравнивание сети нивелирования) уравнивания по вертикали .hna/.lna заменяет устаревшие форматы .hni/.hno/.lni/.lno, в которых вводимые и выходные данные были разделены. Новые форматы позволяют сохранить и вновь открыть сеть на любом этапе работы. Вводимые данные могут быть получены с использованием программы Круги измерения, введены вручную или включать в себя файл данных съемки (.inm). Другими словами, вы можете либо открыть существующий .hna/.lna документ, либо создать новый и прочитать данные измерения из съемки(.inm). Вы также можете открыть файлы old .hni/.lni, которые затем будут преобразованы в новый формат. В виде отображен документ.hna/.lna, который разделен на несколько закладок, в которых вы можете ввести или редактировать информацию перед началом расчета сети, и где вы можете увидеть результаты расчета.
Примечание: Корректировки вводимых данных необходимо выполнить перед расчетом уравнивания сети, но после расчета кругов измерения.

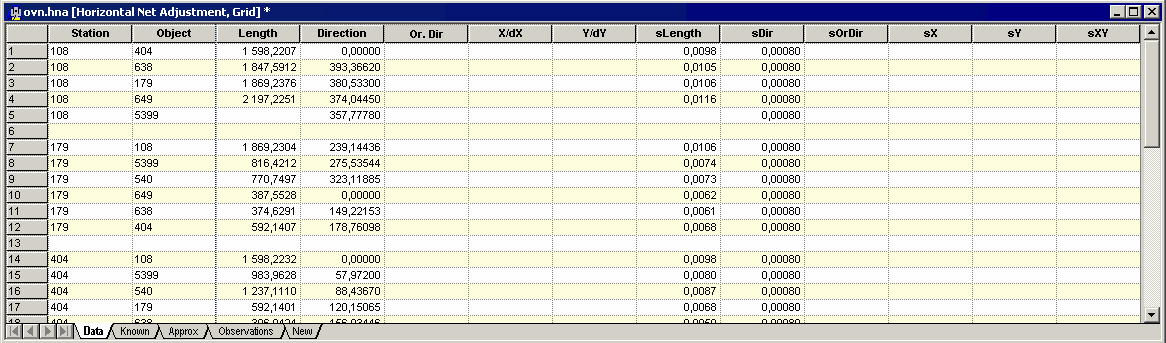

Данные измерения, колонки
• Станция
Номер точки станции.
• Объект
Номер измеренной точки.
• Длина
Расстояние (если измерено) между точкой станции и измеренной точкой.
• Направление
Направление (если измерено) от точки станции до измеренной точки.
• Направление ориентации
Направление (если измерено), например от gyro, от точки станции до измеренной точки.
• X/dX, Y/dY
Будут предоставлены, если были измерены координаты точки станции, или если были измерены разности координат между точкой станции и измеренной точкой. Обратите внимание, что оба поля необходимо заполнить, если измерение необходимо включить в расчет.
Заранее известное стандартное отклонение
Вводимые данные должны содержать стандартное отклонение для съемки. Приблизительное значение 0.0008/Ö n гон, используется для направления (n -количество полных кругов) и 0.005 и + 3 ppm для расстояний. При необходимости, вы можете изменить указанные стандартные отклонения. Рекомендуется ознакомиться с ними в технических характеристиках прибора, определенных производителем. Обратите внимание, что каждое наблюдение может быть представлено как отдельное значение, например, в случае неточного наблюдения.
• сДлина
Стандартная ошибка среднего значения для расстояния. Будет указано, если расстояние было определено.
• сНаправление
Стандартная ошибка среднего значения для направления. Будет указано, если было указано направление.
• сНаправление ориентации
Стандартная ошибка среднего значения для направления ориентации. Будет указано, если было указано направление ориентации.
• sX, sY, sXY
Стандартная ошибка среднего значения для координат или разностей координат. Будет указана, если были указаны X/dX и Y/dY. sXY –измерение зависимости между X и Y.
Для базовых линий GPS, представлены Направление, Длина, сНаправление,сДлина и sXY. Однако эти значения не вводятся непосредственно в вид ввода данных, а рассчитываются с использованием инструмента импорта в меню данных.
Ввод данных измерения
• Выбор 1: Ввести данные измерения непосредственно в вид.
• Выбор 2: Прочитать данные съемки из файла с использованием команд в меню Данные | Читать INM-файл.
• Выбор 3: Импортировать базовые линии GPS с использованием команд в меню Данные | Импортировать опорную линию GPS.
Известные координаты
Чтобы выполнить уравнивание сети, вам необходимо знать несколько известных координат. Данная программа осуществляет поиск координат в файле (файлах), указанных в списке файлов с известными координатами в Настройках проекта при каждом изменении вводимых данных. Координаты этих точек отображены в виде. Если вы выберите отмену опции [Использовать], точки не будут больше рассматриваться как известные, но будут считаться новой точкой. Если выбрана ячейка [Aвто], Geo будет читать точку в файлах pp каждый раз при изменении сети, или удалит точку, если она больше не включена в данные. Вы можете указать известные координаты для дополнительных точек и указать известную точность для точек, которые могут быть использованы для гибкого уравнивания и являются основанием для использования плоского преобразования Хелмерта, которое выполняется после одного из трех уравниваний. Точность может быть отображена двумя способам, как эллипс ошибки (a,b, угол) или как ковариационная матрица (sX, sY, sXY). Используйте инструмент преобразования в Данные | Преобразование точечной ошибки, чтобы преобразовать одну форму в другую.
Приблизительные координаты
Чтобы выполнить уравнивание сети, используйте приблизительные координаты для неизвестных точек. Программа сначала будет искать эти точки в файле (ах), указанных в списке файлов Приблизительных точек в Настройках проекта. Если координаты не существуют для всех новых точек, приблизительные координаты будут рассчитаны автоматически. Данный расчет выполняется с использованием съемки радиуса, пересечения, связанных и оригинальных точек. Если вычисляется большое количество измерений или сложных геометрических форм, выполнение расчета может занять некоторое время. Программа не требует высокой точности приблизительных координат, но скорость расчета увеличивается с увеличением точности координат. Вы также можете ввести приблизительные координаты вручную. Если выбрана ячейка [Авто], Geo будет читать точку или перевычислять её каждый раз при изменении сети, или удалит точку, если она больше не включена в данные. Если вы выбрали – изменить значение координаты, опция [Auto] будет выключена и отображена разность относительно автоматически рассчитанных координат. Чтобы Geo контролировало координаты, снова активируйте опцию [Авто].

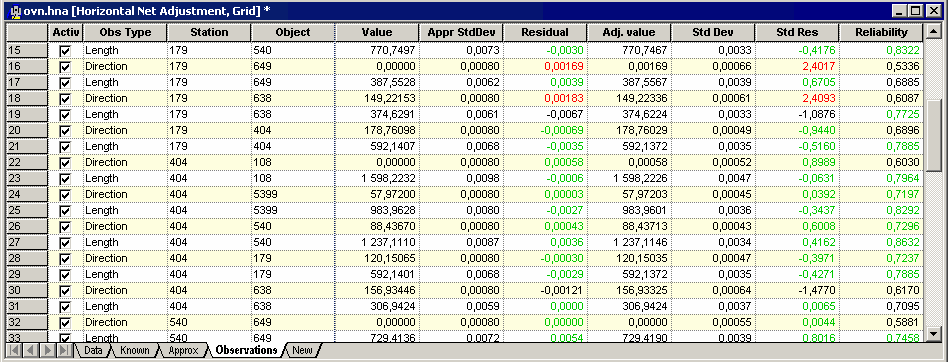

Наблюдения
Отображены наблюдения, включенные в сеть, однако направления станции и параметры направления для GPS скрыты. Прежде чем выполнить расчет, отображается разность относительно значения, рассчитанного от приблизительных координат в колонке Остаток, которая может использоваться для быстрой проверки данных измерений перед выполнением расчета. Закладка наблюдений содержит вводимые данные и результаты расчета.
• Активный
Указано, нужно ли включить в расчет наблюдение. Для координат X/Y, разностей координат или данных GPS, соответствующее измерение включено/выключено.
• Станция
Точка станции наблюдения.
• Объект
Измеренная точка наблюдения.
• Значение
Значение наблюдения перед расчетом.
• Заранее известное стандартное отклонение
Заранее известное стандартное отклонение наблюдения. Также рассчитываются ошибки центрирования.
• Остаток
Улучшение наблюдения в расчете. Прежде чем выполнить расчет, отображается разность относительно значения, рассчитанного с использованием приблизительных координат. Цвет зависит от размера остатка:
Зеленый: Остаток меньше чем 1 стандартное отклонение.
Черный: Остаток меньше чем 2 стандартных отклонения.
Красный: Остаток более чем 2 стандартных отклонения. Измерение, возможно, содержит ошибки.
• Значение уравнивания
Значение наблюдения после уравнивания.
• Стандартное отклонение
Стандартное отклонение настроенного наблюдения.
• Стандартный остаток
Стандартный остаток. Остаток, разделенный на его стандартное отклонение. Используется для выявления ошибок и контроля качества. Стандартный остаток обычно распределен N(0,1) что означает, что отсутствие грубых ошибок в остатке со следующим распределением:
< 1 : 67 % измерений
< 2 : 95 % измерений
< 3 : 99.5% измерений
В соответствии с HMK, предполагается, что измерения со стандартным остатком более 2 должны быть проверены. Если источник ошибки не найдет, измерения со стандартным остатком меньше 3 могут использоваться, но если остаток больше, измерение должно быть исключено.
Цвет зависит от размера стандартного остатка: Зеленый: Стандартный остаток менее 1.
Черный: Стандартный остаток менее 2.
Красный: Стандартный остаток более 2. Измерение может содержать ошибки и должно быть проверено.
• Надежность
Контролируемость и индивидуальные связи наблюдения. Число от 0 до 1 указывает, насколько точно может быть проверено наблюдение с использованием других наблюдений. 0 означает, что контроль не может быть выполнен, например, для «висящей» точки. 1 означает, что наблюдение полностью контролируется, например, расстояние между двумя известными точками. В соответствии с HMK, пригодность должна быть более для всех измерений.
Цвет зависит от надежности:
Зеленый: Достоверность более 0.71, теоретический предел для выявленного определения в случае ошибки.
Черный: Достоверность более 0.35, подходящий нижний предел для разработки сети.
Красный: Достоверность менее 0.35.
Новые точки

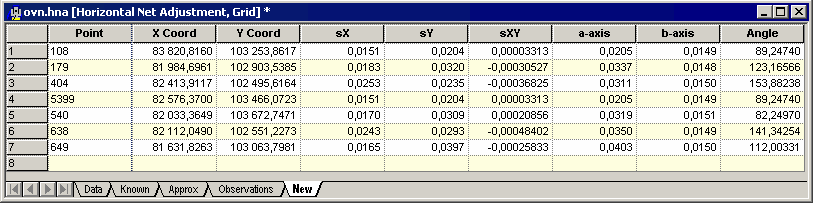

Отображены координаты для рассчитанных точек, которые могут меняться в зависимости от метода настройки. Точность для точки отображена как эллипс ошибки или ковариационная матрица. Смотрите также раздел Известные координаты выше.
Печать
При распечатке цифрового вида уравнивания сети, отображается диалоговое окно, в котором вы можете выбрать, что необходимо распечатать. Вы можете выбрать для печати любую из закладок.
