31. Расчёт на выносливость подкрановых балок.

При расчете подкрановых конструкций на выносливость расчетную вертикальную нагрузку определяют умножением нормативной нагрузки на коэффициенты: при кранах среднего режима работы - 0,6; при кранах тяжелого и весьма тяжелого режимов - 0,8. Расчет выполняют на нагрузку от одного крана.

_max  R_v_v ( - коэф. зависящий от числа циклов n, R_v – расчетное сопротивление усталости

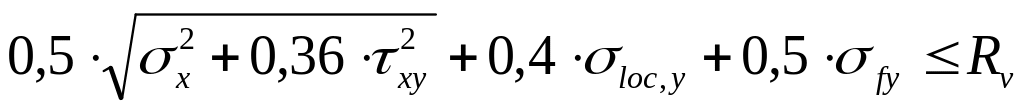

Выносливость верхней зоны стенки:

32. Проверка прогиба подкрановых балок.

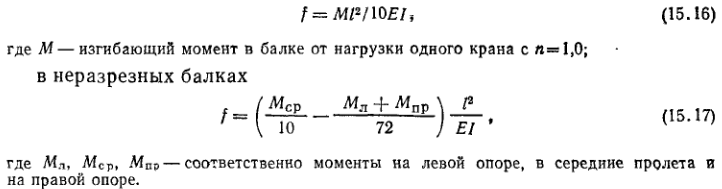

П роверка прогиба подкрановых балок производится по правилам строительной механики или приближенным способом. С достаточной точностью прогиб разрезных подкрановых балок может быть определен по формуле

33. Проверка местной устойчивости элементов подкрановых балок

Местная устойчивость элементов подкрановой балки проверяется так же, как и обычных балок. Устойчивость поясного листа обеспечива­ется отношением свеса сжатого пояса к его толщине. Наибольшее от­ношение свеса к толщине принимается без учета пластических деформа­ций по формуле (7,35).

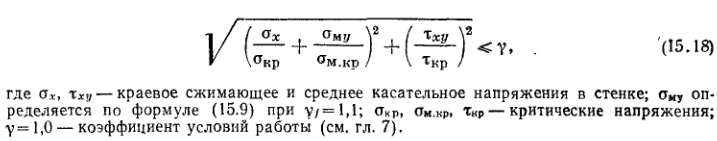

Устойчивость стенки подкрановой балки проверяется с учетом мест­ных нормальных напряжений о_Му по формуле

34. Расчет соединений поясов подкрановых балок со стенкой. Опорные узлы подкрановых балок.

В узлах опирания подкрановых балок на колонны происходит пере­дача больших вертикальных и горизонтальных усилий. Вертикальное давление разрезных подкрановых балок передается на колонну обыч­но через выступающий фрезерованный торец опорного ребра. Рассчитывают и конструируют опорное ребро так же, как и у обычных балок.

Расчет соединений поясов подкрановых балок со стенкой. Поясные швы или заклепки крепления верхнего пояса и стенки помимо продоль­ного сдвигающего усилия, возникающего от изгиба балки, воспринима­ют сосредоточенное усилие от колеса крана.

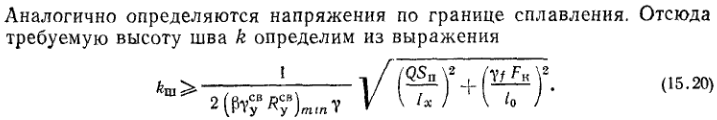

Результирующее напряжение в швах будет равно геометрической сумме напряжений от поперечной силы τ_ш1 и местных напряжений τ_ш2 и может быть проверено по формуле

1. Конструкции одноэтажных производственных зданий (основы проектирования каркаса, состав каркаса и его конструктивные схемы).

2. Компоновка конструктивной схемы каркаса (размещение колонн в плане).

3. Компоновка кон-ной схемы каркаса (компоновка однопролетных рам).

4. Компоновка кон-ной схемы каркаса (компоновка многопролетных рам).

5. Связи, схемы и основные функции связей при монтаже и эксплуатации. Связи между колоннами.

6. Связи, схемы и основные функции связей при монтаже и эксплуатации. Связи по покрытию.

7. Компоновка конструкций покрытия.

8. Фахверк и конструктивные заполнения проемов (стеновой каркас и окна, схемы фахверков продольных стен, схемы торцевых фахверков).

9. Действительная работа каркаса под нагрузкой и приближённый расчёт поперечных рам.

10. Нагрузки, действующие на раму каркаса (постоянные, временные: нагрузки от мостовых кранов, снеговая нагрузка, ветровая нагрузка). Сочетания нагрузок.

11. Учёт пространственной работы каркаса при расчёте поперечных рам.

12. Практические приёмы определения расчётных усилий в элементах рамы.

13. Компоновка покрытия стального каркаса, его состав, типы кровельных элементов, покрытия с прогонами, подстропильными фермами, фонарями.

14. Конструкция кровли производственного здания.

15. Прогоны.

16. Стропильные и подстропильные фермы (схемы ферм, особенности расчёта усилий, узлы).

17. Особенности работы и расчета стропильной фермы в системе поперечной рамы. Конструкция, работа и расчет шарнирного и жесткого примыкания фермы к колонне.

18. Конструкции, работа и расчет узлов заводских и укруп. стыков ферм.

19. Фонари.

20. Колонны одноэтажных пр-ных зданий (типы колонн, расчётные длины).

21. Расчет сплошной внецентренно нагруженной колонны.

22. Расчет решётчатой внецентренно нагруженной колонны.

23. Узлы внецентренно сжатых колонн (оголовки колонн, узлы опирания подкрановых балок, стыки колонн).

24. Базы внецентренно сжатых колонн (конструкции, особенности работы и расчёта).

25. Виды и характеристика подкрановых конструкций.

26. Конструктивные решения сплошных подкрановых балок.

27. Определение нагрузок и расчётные усилия на подкрановую балку.

28. Подбор сечения подкрановых балок.

29. Проверка прочности подкрановых балок.

30. Расчёт тормозных конструкций подкрановых балок.

31. Расчёт на выносливость подкрановых балок.

32. Проверка прогиба подкрановых балок.

33. Проверка местной устойчивости элементов подкрановых балок

34. Расчет соединений поясов подкрановых балок со стенкой. Опорные узлы подкрановых балок.
