Зарядка
Сжатый воздух из тормозной магистрали через разобщительный кран тормозной магистрали ТМ по каналу тормозной магистрали, пройдя через фильтр тонкой очистки и через выключенный ВЗ №2, попадает в магистральную камеру.
Магистральная диафрагма усилием своей нагрузочной пружины находится в нейтральном (промежуточном) положении, при котором внешнее седло клапана зарядки открыто, а внутреннее закрыто. Таким образом, воздух тормозной магистрали из магистральной камеры через калиброванное отверстие d=0,8 мм в верхней части зажима магистральной диафрагмы и открытое внешнее седло клапана зарядки попадает в рабочую камеру главной части и далее по каналу в РК камерной части.
Из-за малого диаметра отверстия рабочая камера главной части воздухораспределителя и РК камерной части заряжаются сжатым воздухом медленнее, чем магистральная камера. Поэтому магистральная диафрагма усилием сжатого воздуха сверху частично прогибается вниз. При этом ещё больше открывается внешнее седло клапана зарядки. Клапан зарядки оказывается зажатым между своим внутренним седлом и верхней частью зажима магистральной диафрагмы с полностью сжатой возвратной пружиной.
По нормам эксплуатации процесс зарядки продолжается 55 – 75 сек.
Рис. 3.52. Зарядка
После того, как давление сжатого воздуха в рабочей камере главной части воздухораспределителя, РК камерной части, магистральной камере и тормозной магистрали сравняется, магистральная диафрагма вернётся в нейтральное (промежуточное) положение. Внутреннее седло клапана зарядки останется закрытым, а внешнее – открытым. Камера над диафрагмой клапана ликвидации сверхзарядки при этом разобщена от рабочих камер закрытым внутренним седлом клапана зарядки.
Одновременно с этим воздух из тормозной магистрали по каналу подходит к стержню с манжетами, заполняя полость между средней и нижней манжетами. При нейтральном положении магистральной диафрагмы стержень с манжетами находится в нижнем положении и средней манжетой отсекает тормозную магистраль от камеры дополнительной разрядки. Камера дополнительной разрядки при этом сообщается с атмосферой через полость между верхней и средней манжетой.
Сжатый воздух из напорной магистрали по каналу напорной магистрали подходит к выключенному ВЗ №1 и далее не поступает.
Одновременно с этим сжатый воздух из напорной магистрали по каналу поступает в камеру над питательным клапаном и, так как питательный клапан усилием возвратной пружины закрыт, далее не поступает.
Камера под поршеньком в момент зарядки сообщается с атмосферой, через атмосферное отверстие выключенного ВЗ №1.
Авторежимная камера в момент зарядки сообщается с атмосферой через полый толкатель диафрагмы пневмореле.
Тормозная камера и тормозные цилиндры в момент зарядки сообщаются с атмосферой через открытый атмосферный клапан главной части воздухораспределителя.

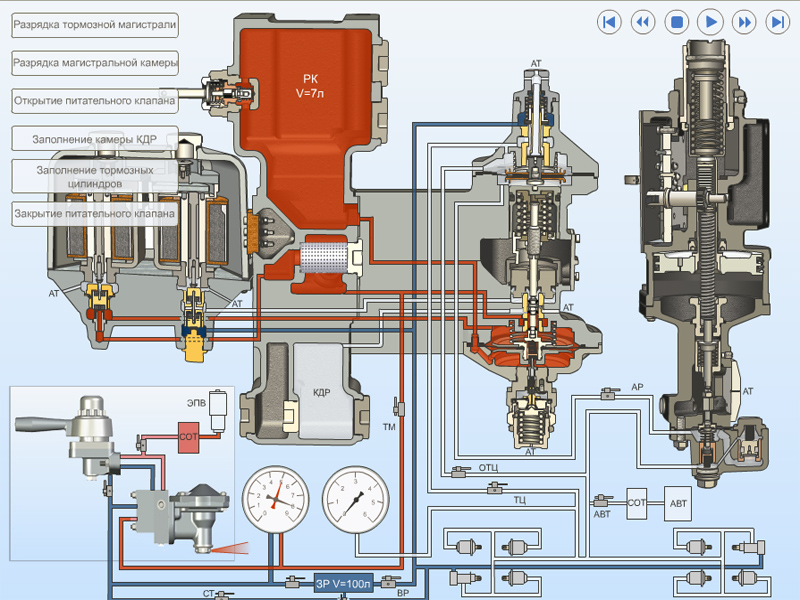

Полное служебное торможение при порожнем режиме
Для полного служебного торможения необходимо при помощи крана машиниста понизить давление в тормозной магистрали на составе в один приём с 5 АТ до 3 АТ. При понижении давления сжатого воздуха в тормозной магистрали, давление понижается также и в сообщающейся с ней магистральной камере главной части воздухораспределителя.
При нейтральном положении магистральной диафрагмы магистральная и рабочая камеры через открытое внешнее седло клапана зарядки и калиброванное отверстие в верхней части зажима магистральной диафрагмы диаметром 0,8 мм сообщаются между собой. Поэтому давление сжатого воздуха начинает падать и в рабочих камерах. Диаметр отверстия, калиброванного относительно объёма рабочих камер, рассчитан таким образом, что понижение давления сжатого воздуха в рабочих камерах происходит лишь незначительно (из-за маленького диаметра отверстия воздух из рабочих камер не успевает перетекать в магистральную камеру).
Из-за возникшей разницы давлений в магистральной и рабочей камерах магистральная диафрагма усилием сжатого воздуха снизу прогибается вверх, сжимая нагрузочную пружину. При подъёме диафрагмы вверх закрывается внешнее седло клапана зарядки, и сообщение магистральной и рабочих камер прекращается. Таким образом, очевидно, что в рабочих камерах зафиксировалось определённое давление сжатого воздуха (около 4,7-4,8 АТ), которое удерживает магистральную диафрагму в верхнем положении. Внутреннее седло клапана зарядки открывается, и рабочие камеры по каналу сообщаются с камерой над диафрагмой клапана ликвидации сверхзарядки.
Рис. 3.53. Полное служебное торможение
При подъёме вверх магистральная диафрагма воздействует снизу на стержень с тремя манжетами, закреплённый в её зажим сверху. Стержень перемещается вверх и отсекает камеру дополнительной разрядки от атмосферы. Средняя и нижняя манжеты стержня сообщают камеру дополнительной разрядки с тормозной магистралью. При этом происходит дополнительная разрядка тормозной магистрали в камеру дополнительной разрядки и магистральная диафрагма прогибается вверх ещё выше до упора в корпус. Вследствие этого скорость срабатывания воздухораспределителя на тормоз увеличивается.
В свою очередь, стержень с манжетами воздействует снизу на режимный шток. Режимный шток перемещается вверх вместе с большой и малой режимными пружинами и режимным поршнем и воздействует снизу на режимную диафрагму. Диафрагма прогибается вверх, преодолевая усилие своей нагрузочной пружины.
Следует заметить, что при подъёме вверх режимные пружины не сжимаются, а при повышении давления сжатого воздуха в тормозной камере они, сжимаясь усилием режимной диафрагмы, дают ей возможность частично прогнуться вниз.
При подъёме режимной диафрагмы вверх закрывается атмосферный клапан, разобщая тормозную камеру и тормозные цилиндры от атмосферы. Закрываясь, атмосферный клапан воздействует на свое подвижное седло (нижний торец полой трубки с питательным клапаном). Полая трубка под воздействием режимной диафрагмы (атмосферного клапана) снизу, перемещается вверх, преодолевая усилие возвратной пружины питательного клапана. Питательный клапан открывается, сообщая напорную магистраль с тормозной камерой и тормозными цилиндрами по каналам ТЦ и ОТЦ.
Процесс наполнения воздухом будет продолжаться до тех пор, пока давление сжатого воздуха в тормозной камере (а следовательно, и в тормозных цилиндрах), складываясь с усилием нагрузочной пружины режимной диафрагмы сверху, не преодолеет усилие режимных пружин (через режимный поршень) снизу на режимную диафрагму. Как только это произойдет, режимная диафрагма сделает частичный ход вниз. При этом питательный клапан усилием возвратной пружины закроется. Атмосферный клапан останется закрытым. Наступит положение полного баланса сил – перекрыша с фиксированным максимально возможным давлением в тормозных цилиндрах при порожнем режиме (см. таблицу), которое зависит от регулировки режимных пружин относительно площади режимной диафрагмы.
