Работа редуктора №348

По мере понижения давления сжатого воздуха в питаемой магистрали усилие сжатого воздуха в диафрагменной камере на стальную диафрагму сверху уменьшается. Таким образом, регулировочная пружина, воздействуя с противоположной стороны диафрагмы с прежней силой, прогибает её вверх.

При понижении давления ниже уровня, отрегулированного при помощи регулировочной пружины, диафрагма прогибается вверх и воздействует на хвостовик возбудительного клапана. Клапан перемещается вверх, сжимая возвратную пружину и открывается, сообщая по каналу напорную магистраль с поршневой камерой.

Сжатый воздух из возбудительной камеры (а следовательно, из напорной магистрали) через открытый возбудительный клапан попадает в поршневую камеру. Усилием сжатого воздуха в поршневой камере поршень перемещается влево, своим толкателем воздействуя на хвостовик питательного клапана.

Питательный клапан открывается, сжимая возвратную пружину и сообщая между собой питательную и магистральную камеры. Сжатый воздух из напорной магистрали заряжает питаемую магистраль.

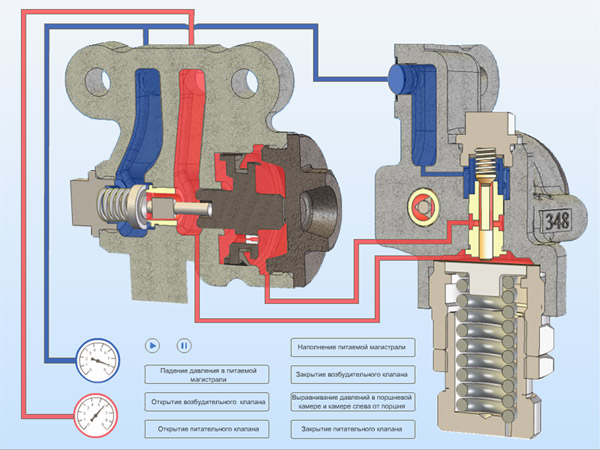

Рис. 3.7. Работа редуктора №348

При повышении давления сжатого воздуха в питаемой магистрали давление одновременно повышается в диафрагменной камере, и стальная диафрагма усилием сжатого воздуха прогибается вниз, сжимая регулировочную пружину. Когда давление достигнет регулировочного уровня, диафрагма прогнётся настолько, что усилием возвратной пружины возбудительный клапан закроется, разобщив поршневую и возбудительную камеру.

Так как давление справа и слева от поршня будет уравниваться путем перетекания воздуха через калиброванное отверстие диаметром 0,5 мм, поршень перестанет испытывать усилие со стороны поршневой камеры. Усилием возвратной пружины питательного клапана поршень  плавно вернётся на место, а сам питательный клапан закроется. Питательная и магистральная камеры перестанут сообщаться, и зарядка питаемой магистрали прекратится.

Примечание: Таким образом очевидно, что давление в питаемой магистрали зависит от усилия сжатия регулировочной пружины в стакане возбудительного клапана. Регулировка этого усилия осуществляется вращением регулировочного стакана. Чем сильнее сжата пружина, тем выше будет давление в питаемой магистрали.

Неисправности и порядок проверки редуктора № 348

№	Наименование неисправности	Последствия неисправности
1	Разрыв стальной диафрагмы	Избыточное давление в питаемой магистрали
2	Неплотная посадка клапанов на сёдла	Избыточное давление в питаемой магистрали
3	Излом возвратных пружин клапанов	Избыточное давление в питаемой магистрали
4	Засор калиброванного отверстия в поршне	Избыточное давление в питаемой магистрали
5	Заклинивание поршня в левом положении	Избыточное давление в питаемой магистрали
6	Излом регулировочной пружины	Пониженное давление в питаемой магистрали
7	Засор сетчатых фильтров	Пониженное давление в питаемой магистрали
8	Разрыв уплотнительной манжеты поршня	Пониженное давление в питаемой магистрали
