Призначення і технічні характеристики п-274.
Кабель П-274 застосовується для забезпечення телефонного зв'язку в тактичній ланці, пристрої абонентських ліній мережі внутрішнього зв'язку на пунктах управління і ліній дистанційного керування радіостанціями типа P-105, Р-140 Р-159, Р-161А2М і інших радіостанцій, схема яких дозволяє забезпечувати їх дистанційне керування по 2ПР лініях зв'язку.
Технічні характеристики кабелю П-274.
Будівельна довжина 500 м
Кількість жив 2
Кількість проводів в жилах:
- сталевих 3 діаметром 0,3 мм
- мідних 4 діаметром 0,3 мм
Ізоляція: поліетилен
- товщина 0,5 мм
Діаметр жили 2,3 мм
Температура навколишнього середовища +50°С...-60°С
Маса 1 км. 15 кг
Міцність на розрив 40 кгс
Опір при Т = 20°С:
жили (постійний струм) більше 125 Ом/км.
Мінімальне напрацювання 50 000 годин
Мінімальний термін служби 15 років.

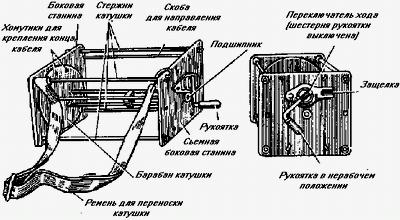

Призначення і технічні характеристики тк-2.
Телефонно-кабельная катушка ТК-2 служит для удобства размотки кабеля при прокладке линии связи и для сматывания кабеля при ее снятии.
Вес катушки - 4,5 кг.
Вес катушки с кабелем (500 м) - 15 кг.
Польові кабельні лінії зв'язку.
Кабельная линия - это линия для передачи электроэнергии или отдельных ее импульсов, которая состоит из одного или нескольких параллельных кабелей с муфтами, деталями.
Полевые кабельные линии связи прокладываются для обеспечения дальней связи, т.е. связи между пунктами управления, и внутренний связи. Легкие кабели связи: П-274, П-274М, ПТГ-19 и все полевые кабели дальней связи..
По линиям связи с применением стальных проводов можно передавать сигналы с частотами до 25-30 кГц, по воздуху.
Линия связи с применением проводов из цветных металлов - до 140-150 кГц, по симметричному кабелю - до 500-550 кГц, по коаксиальному кабелю - до 12-15 МГц; магистральные коротковолновые
Линии связи работают в диапазоне частот 3-30 МГц, волноводные - на частотах нескольких сотен МГц и десятков ГГц и т. д.
По полевым кабельным линиям связи могут быть организованы следующие виды связи: телеграфная, телефонная, фототелеграфная посредством применения соответствующих видов аппаратуры, установленных в различных аппаратных узлов связи.
Основные требования, предъявляемые к полевым кабелям связи
- малый вес и габариты при условии обеспечения требуемого числа каналов связи на необходимые дальности;
- достаточная механическая прочность и гибкость, обеспечивающая возможность многократного использования кабеля и применения средств автоматизации при его прокладке и снятии;
- устойчивость в работе при различных условиях прокладки и эксплуатации;
- экономичность и возможно большая стабильность электрических и механических характеристик при длительном хранении.
Выполнение основных требований к полевым кабельным линиям связи достигается:
- использованием для прокладки исправного и пригодного для эксплуатации кабеля;
- технически правильным выполнением линейных работ;
- тщательным укрытием и маскировкой линий;
- надежным эксплуатационным обслуживанием линий;
- высоким техническим качеством материалов, используемых при изготовлении полевых кабелей связи (высокая проводимость токонесущих жил, высокие качества электроизоляции, механическая прочность материалов, совершенство конструкции кабелей).
Классификация полевых кабелей связи.
- легкие полевые кабели, используемые для организации связи на сравнительно небольшие расстояния (П-268, П-274М);
- полевые кабели дальней связи, используемые для обеспечения связи на значительные расстояния (П-296, П-270);
- внутриузловые полевые кабели, используемые для устройства вводов полевых линий в узлы связи и контрольно-испытательные пункты ( усилительные пункты) и соединение их элементов между собой, а также для устройства распределительной сети внутренней связи на пунктах управления: (ПТРК - полевой телефонный распределительный кабель; ТТВК - телефонно-телеграфный вводный кабель; ВСЭК - вводно-соединительный экранированный кабель).
