Вступна частина – 5 хв.
перевірити наявність особового складу;
перевірити готовність особового складу до заняття;
провести опитування по матеріалі попереднього заняття;
довести тему і мету заняття.
Основна частина – 35 хв.
1-е питання: Тактико-технічні характеристики та загальна будова радіостанцій.
Радиостанция р-147.
Ранцевая, переносная, метрового диапазона, с частотной модуляцией и возможностью тонального вызова корреспондента. Для связи в звене управления взвод - отделение.
Диапазон частот: 44-52 МГц
Число фиксированных частот 4
Шаг сетки частот 100 кГц
Мощность передатчика не менее 0,13 Вт
Чувствительность приёмника не хуже 1,5 мкВ
Вид работы тлф ЧМ
Антенны: ленточная с дополнительным полотном высотой 62 см и с антенной надставкой
Дальность связи: 1 км (с дополнительным полотном и антенной надставкой в положении стоя)
Источник питания батарея «Акция» (7 В)
Время работы: 12 часов (при соотношении пр.- пер. 3:1)
Масса: 0,65 кг
Диапазон температур: -50/+50
Радиостанция р-159.
Широкодиапазонная, ранцевая, приемопередающая, комплексная, телефонно-телеграфная с частотной модуляцией, с узкополосным телеграфированием и тональным вызовом, а также с возможностью дистанционного управления радиостанция предназначена для телефонной радиосвязи в звене управления батальон - рота.
Установка частоты радиостанции с помощью переключателей и автоматическая настройка передатчика на антенну обеспечивает вхождение в связи в течение 20-30 сек. Вхождение в связь производится без подстройки на любой частоте диапазона.
Диапазон частот 30 - 75,999 МГц
Количество рабочих частот 46000.
Шаг сетки частот через 1 кГц.
Вид работы - тлф ЧМ
- тлг АТ
Мощность передатчика: 4 - 5 Вт
Чувствительность приёмника 1,5 мкВ
Антенны: - АШ - 1,5 м
- АШ - 2,7 м.;
- АБВ (антенна бегущей волны
длиной 40м.)
Дальность связи:
- на АШ - 1,5 м
в тлф режиме 12 км
в тлг режиме 18 км
- на АШ - 2,7 м.
в тлф режиме 18 км
в тлг режиме 25 км
- на АБВ (антенну бегущей волны длиной 40 м.)
в тлф режиме 35 км
в тлг режиме 50 км.
Масса рабочего комплекта 14,5кг.

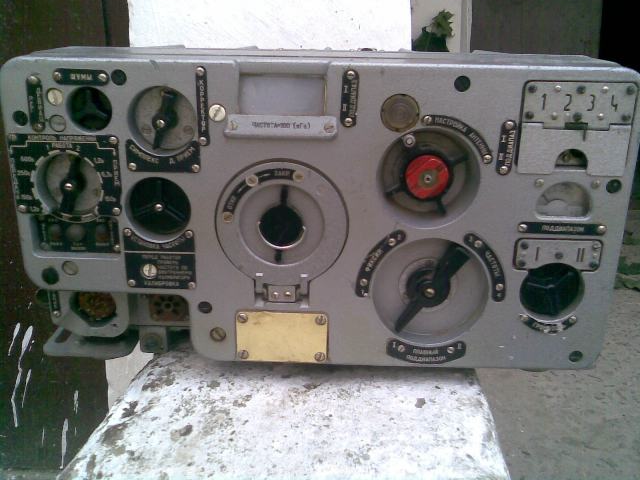

Радиостанция р-123м.
Возимая, метрового диапазона, УКВ, с частотной модуляцией и возможностью тонального вызова корреспондента радиостанция предназначена для обеспечения двусторонней телефонной связи между подвижными объектами в звене управления корпус - бригада - батальон.
Диапазон частот: 20-51,5 МГц
Количество рабочих частот 1261.
Шаг сетки частот 25 кГц.
Количество ЗПЧ 4
Вид работы - тлф ЧМ
- Деж. пр.
Мощность передатчика: 20 - 40Вт
Чувствительность приёмника 3 мкВ (с ПШ – 6 мкВ)
Антенны: АШ-4;
АШ-1,5 поднятая на 11-ти метровой телескопической мачте.
Дальность связи:
- на АШ-4 13-20 км
- на АШ-1,5 на 11-ти метровой
телескопической мачте до 70 км
Источник питания : 27 В (борт сеть)
Масса: 45 кг
Диапазон температур: -50/+50
