0,20; 0,40; 0,13 И 0,47 – эмпирические коэффициенты.

Определение по таблице

По данной величине Н/Q, вычисленной до 2-го десятичного знака (и включенной в приведенные формулы), находят в специальной таблице скорость движения воздуха. Эта величина должна совпасть с величиной, вычисленной по формуле.

Определение по номограммам

Найдя на линиях номограммы точки, соответствующие величине охлаждения Н и температуре воздуха t, соединяют эти две точки линейкой; при этом пересечение линейки с третьей линией номограммы дает скорость движения воздуха.

Скорость движения воздуха определяется расстоянием, которое проходит воздух в единицу времени, и выражается в метрах в секунду.

Скорость движения воздуха оказывает определенное влияние на тепловой баланс организма человека.

В санитарной практике значительный интерес представляет знание преобладающего, т. е. наиболее часто повторяющегося направления ветра в данной местности. Это имеет значение при а) планировке городов; б) размещении на территории населенного пункта заводов, больниц, школ, стадионов и других объектов; в) устройстве фотариев.

Способы определения направления воздушных течений. Направление ветра в открытой атмосфере измеряется с помощью специального прибора -флюгера и обозначается начальными буквами наименований сторон света: С - север, Ю - юг, B - восток, З - запад. Кроме четырех главных румбов, используются промежуточные, находящиеся между ними, и в таких условиях направление ветра определяется восемью румбами.

Для большей точности угол между серединными румбами делят пополам и всего получается 16 румбов. В этих условиях направление определяется по главному и промежуточному румбу. Например, если ветер имеет направление между восточ­ным и юго-восточным румбами, его обозначают ВЮВ, если между северным и северо-западным румбами, его обозначают ССЗ и т.д. Направление ветра можно определить также по отклонению листвы деревьев, дыма от костров, заводских труб.

B помещении направление движения воздуха можно определить по отклонению пламени свечи, по отклонению листков папиросной бумаги, подвешенных на нитке, по дыму, исходящему от зажженного кусочка ваты, пропитанного раство­ром четыреххлористого титана (ТiС1₄) и укрепленного на конце проволоки.

В санитарно-гигиенической практике имеет значение не только одномоментное направление, как таковое. Велика роль господствующего направления ветра, которое устанавливается на основании обобщения многолетних метеорологических наблюдений повторяемости ветра по румбам, характерной для данной местности.

"Роза ветров" - это графическое изображение повторяемости ветров по румбам (сторонам света) за определенный период (месяц, сезон, год) или за несколько лет (рис.8).

Для составления "розы ветров" надо сложить число всех случаев ветра и штиля за известный срок, полученная сумма принимается за 100, а число случаев ветра по каждому румбу (и штиля) вычисляется в процентах по отношению к сумме всех случаев ветра и штиля, принятой за 100.

После этого строят график. Для этого из центра проводят 8 линий. обозначающих 8 румбов (С, В, СВ, В, ЮВ, Ю, ЮЗ, З, СЗ). Затем откладывают по всем линиям в одинаковом масштабе отрезки вычисленных процентных величин ветра всех 8 румбов и штиля, и соединяют последовательно вершины соседних между собой прямыми линиями. Из центра графика описывают окружность с радиусом, соответствующим процентному числу штиля.

Учитывая розу ветров можно правильно разместить жилые, аптечные и другие учреждения по отношению к источникам загрязнения воздуха (промышленные предприятия и др.). На рис. 8 роза ветров указывает на преимущественное северо-восточное направление ветров в течение года, поэтому жилые дома, аптеки, больницы и т.д. следует размещать в северо-восточном направлении, а промышленные предприятия и другие источники загрязнения – в юго-западном.

Барометрическое давление. Значительные отклонения от нормального атмосферного давления могут стать причиной серьезных нарушений состояния здоровья. В обычных условиях некоторая категория лиц весьма чувствительна даже к небольшим колебаниям атмосферного давления.

рис.8. Роза ветров

Единицей измерения атмосферного давления является высота ртутного столба, уравновешивающего это давление. Давление атмосферы, которое уравновешивает столб ртути высотой 760 мм при температуре 0 °С на уровне моря и на широте 45 ° принято считать нормальным. При этом атмосфера давит на 1 см² поверхности земли с силой 1 кг (точнее 1.0333 кг). Давление 1 кг на 1 см² принято выражать одной атмосферой.

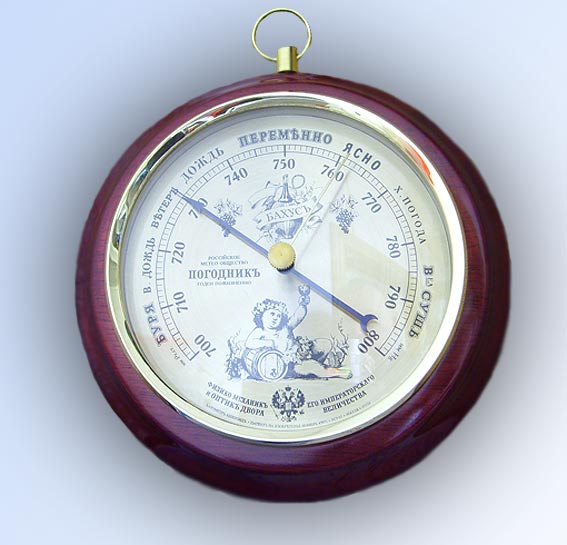

Рис.9 Барометр

В настоящее время введена новая единица измерения давления - миллибар (мб), 1 мб=0,7501 мм.рт.ст. В единицах СИ величина давления выражается в гектопаскалях, гПа - это давление, которое оказывает тело массой 1 г на 1 см² поверхности.

Атмосферное давление измеряют с помощью ртутного барометра или барометра-анероида (рис.9). В качестве воспринимающей части, реагирующей на изменение давления, имеют безвоздушную металлическую коробочку с тонкими стенками. При повышении давления стенки коробочки сдавливаются, а при понижении выпрямляются.

Рис.9 Барометр

Для непрерывной регистрации колебаний атмосферного давления в течение определенного отрезка времени используют барограф. Основная часть прибора, реагирующая на изменения давления воздуха, состоит из нескольких анероидных коробочек, соединенных друг с другом. Движения крышек коробочек передаются с помощью системы рычажков стрелке с пером, которое вычерчивает кривую на ленте вращающегося барабана.

Рис. 10. Барограф

ПРОТОКОЛ

записи результатов исследований

Дата и время исследования ______________________

Таблица

Показания стрелок циферблата анемометра			Разность отсчетов	Время экспозиции	Скорость воздушного потока, м/с
	начальный отсчет	конечный отсчет
Малая стрелка (тысячи)			-	-	-
Малая стрелка (сотни)			-	-	-
Большая стрелка			-	-	-
Итого
