Предохранительные клапаны непрямого действия
Параметр |
Dy, мм |
||
10 |
20 |
32 |
|
Расход масла, л/мин: номинальный максимальный минимальный |
40 56 3 |
100 140 5 |
250 320 10 |
Суммарные утечки, см3/мин, не более |
100,100, 200 |
200,200, 400 |
300,300, 600 |
Масса, кг |
3,8 |
6,8 |
11,8 |
Клапан может использоваться для разгрузки системы от давления. исполнение) электромагните пилота 16.
Параметр |
Dy, мм |
||
10 |
20 |
32 |
|
Расход масла, л/мин: номинальный максимальный |
40(56) |
100(140) |
250(320) |
Масса, кг |
~4.6 |
~7.2 |
~11.7 |

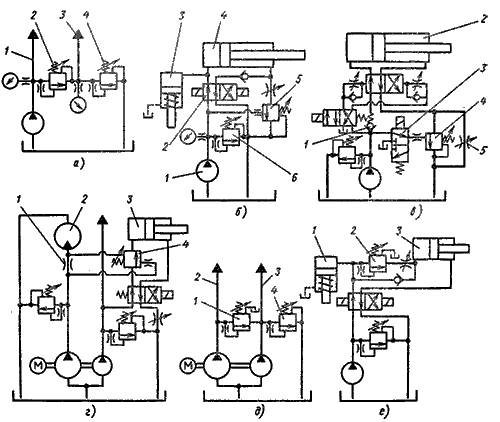

Т
иповые
схемы применения гидроклапанов давления
в гидросистемах
Дроссели__________________________________________________
Дроссели типа ПГ77-1
Параметры |
ПГ77-12 |
ПГ77-14 |
Расход масла, л/мин: максимальный минимальный |
0,06 |
0,12 |
Рабочее давление, МПа: номинальное минимальное |
20 0,5 |
20 0,5 |
Перепад давлений в дросселе, МПа, не менее |
0,25 |
0,25 |
Расход масла через полностью закрытый дроссель, см3/мин, не более |
50 |
100 |
Масса, кг |
3,9 |
6 |
Дроссели типа ПГ77-1 состоят из следующих основных деталей: корпуса, втулки, втулки-дросселя, винта, валика, лимба, контргайки, пробки, пружины, указателя оборотов и штифта.
Регуляторы расхода типа мпг55-3 с обратным клапаном
Параметры |
МПГ55-22 |
МПГ55-35 |
Расход масла, л/мин: максимальный минимальный |
20 0,06 |
160 0,25 |
Рабочее давление, МПа: максимальное минимальное (при расходе до 50% максимального) минимальное (при расходе до 100% максимального) |
20
0,5
0,8 |
20
0,5
0,8 |
Перепад давлений в дросселе, МПа, не менее |
0,2 |
0,2 |
Расход масла через полностью закрытый дроссель, см3/мин, не более |
- |
0,2 |
Масса, кг |
4,5 |
15,5 |
